四轴绕线机选型逻辑：从线圈类型到生产节拍的全盘考量

当生产线上的线圈良率突然下降，或是异形绕组总出现松线问题时，绕线机的轴数配置往往是第一个被怀疑的对象。四轴设计之所以成为精密绕制的新选择，关键在于它用更灵活的协同运动化解了传统设备的局限性。

一、为什么四轴设计成为精密线圈生产的新选择

传统双轴绕线机在处理复杂线圈时常常力不从心——当需要同时控制排线间距、线材张力和旋转角度时，轴数不足会导致绕制过程中频繁停车调整。四轴结构的优势在于：

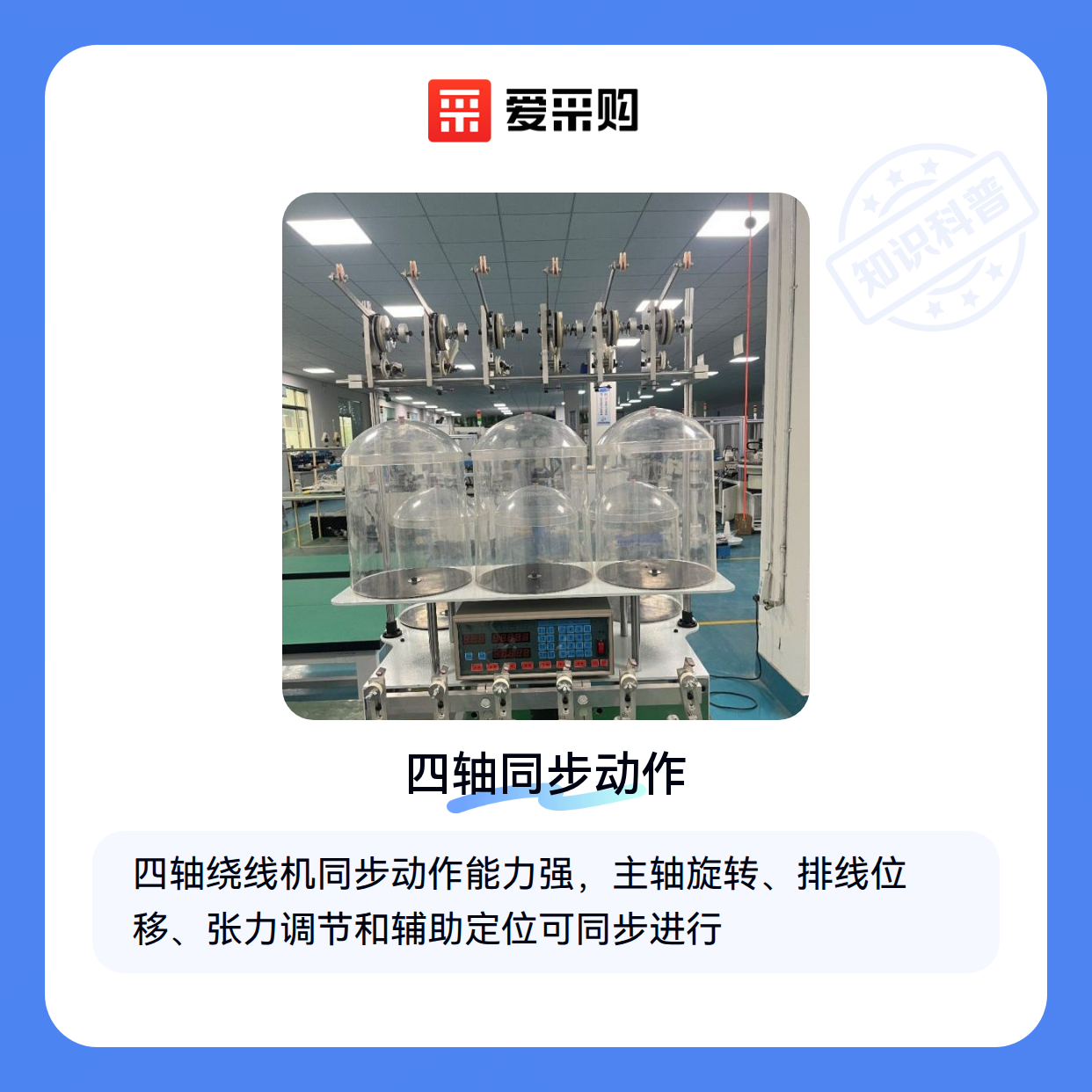

• 同步动作能力：主轴旋转、排线位移、张力调节和辅助定位可同步进行
• 异形绕组适应性：特别适合新能源汽车电机中的扁线绕组或医疗设备的微型精密线圈
• 生产节拍优化：减少30%以上的辅助时间，这对数控绕线机的连续作业尤为重要

目前主流的全自动绕线机已普遍采用模块化设计，通过增加独立控制轴来应对不同工艺需求。不过轴数增加也意味着设备复杂度提升，需要根据实际线圈结构做平衡。

二、四轴联动如何解决异形线圈的绕制难题

在新能源电机扁线绕组场景中，四轴设备的价值体现得最为明显。传统设备由于缺少独立的张力控制轴，在转角处容易产生线材变形；而四轴机型通过以下方式突破瓶颈：

• 动态张力补偿：专用伺服轴实时调整放线张力，避免扁线扭曲
• 三维排线轨迹：两个位移轴配合主轴旋转，实现螺旋状精准排布
• 多工序集成：绕制完成后可直接进行绑扎或点胶，减少二次定位

这类场景下，兼顾精度与产能的配置可以参考以下方案：

实际选型时要注意，飞叉绕线机适合空心线圈，而多头绕线机更适合小尺寸批量生产，四轴设计则在复杂结构绕组中优势明显。

三、按线圈类型匹配绕线机配置的三种典型方案

1. 高频电感绕制

• 适用设备：电感制造设备中的精密台式机型
• 关键需求：0.02mm细线控制能力，通常需要附加视觉检测轴
• 代表方案：带急停保护的合金钢主轴设计

2. 电力变压器绕组

• 适用设备：大转矩线圈生产设备
• 关键需求：1300N.M以上的扭矩输出，配合可调尾座
• 代表方案：双速电机+微电脑控制组合

3. 异形特种线圈

• 适用设备：四轴及以上数控绕线机
• 关键需求：多轴插补运动，建议选择带断电记忆功能
• 代表方案：导轨结构+伺服驱动系统

四、绕线模具和线架怎么选才能发挥设备最大效能

采购绕线机后最容易低估的是配套系统的匹配度。曾有个案例：某工厂换了新设备后效率反而下降，最后发现是旧模具的定位精度不匹配。需要注意：

• 模具适配性：Φ200mm以上花盘需要配合加强型绕线模具
• 线架选择：自动收放线的立式储线架能减少60%的换线时间
• 张力系统：380V电源的恒张力放线器比机械式更稳定

五、调试时容易被忽视的张力控制与夹具匹配问题

新设备投产初期的良率波动，往往源于这些细节：

• 线径识别误差：0.3-6.0mm的绕线机控制器参数需要按季节校准
• 夹具磨损：钢制夹具连续使用200小时后需检查定位销
• 环境干扰：车间其他大功率设备可能影响伺服系统稳定性

绕线机的价值最终体现在成品线圈的一致性上。从四轴配置选择到绕线机配件搭配，每个环节都需要围绕具体线材特性和产能需求来做判断。记住：最高级的配置不一定最适合，但关键功能绝对不能将就。
