选场效应管只看型号？你可能忽略了这些关键点

在电子设备设计中，场效应管的选择往往被简化为型号匹配，但实际应用中，同样的型号在不同场景下性能差异可能非常明显。本文将帮你理清选型时容易被忽略的关键参数，避免因参数误配导致效率损失或设备故障。

一、为什么场效应管的选型不能只看型号？

场效应管作为电子电路中的核心开关元件，其性能直接影响整个系统的效率和稳定性。常见的N沟道、P沟道以及碳化硅MOS场效应管等类型，各自适用于不同的电压、电流和频率场景。

仅凭型号选管容易陷入两个误区：一是忽略实际工作环境对器件的温度、散热要求；二是未考虑驱动电路与场效应管的匹配程度，导致开关损耗增加或响应速度下降。

例如在高频开关电源中，栅极电荷和输入电容等动态参数的重要性可能远高于导通电阻；而在电机驱动等大电流场景，连续漏极电流和散热能力才是首要考量。

二、场效应管的关键参数如何影响实际性能？

阈值电压决定了器件的最小驱动电压，在电池供电设备中尤为关键；而漏源击穿电压直接关联系统安全性，需预留足够余量应对电压波动。

动态参数方面，栅极电荷量影响开关速度，与驱动电路设计强相关。碳化硅MOS场效应管虽然单价较高，但其在高温下的稳定性优势，在光伏逆变器等场景能显著降低系统长期维护成本。

实际选型时需要建立参数优先级：先确保电压电流等基础参数满足需求，再根据开关频率、散热条件等筛选动态特性，最后通过封装形式匹配安装空间。

三、如何根据应用场景选择场效应管？

场效应管的选型不能仅凭型号或单一参数，而需要结合具体应用场景的关键需求。以下是几种典型场景的选型策略：

• 高频开关电路：优先考虑栅极电荷和输入电容较小的型号，以减少开关损耗。高频场效应管在此类场景中表现更优。

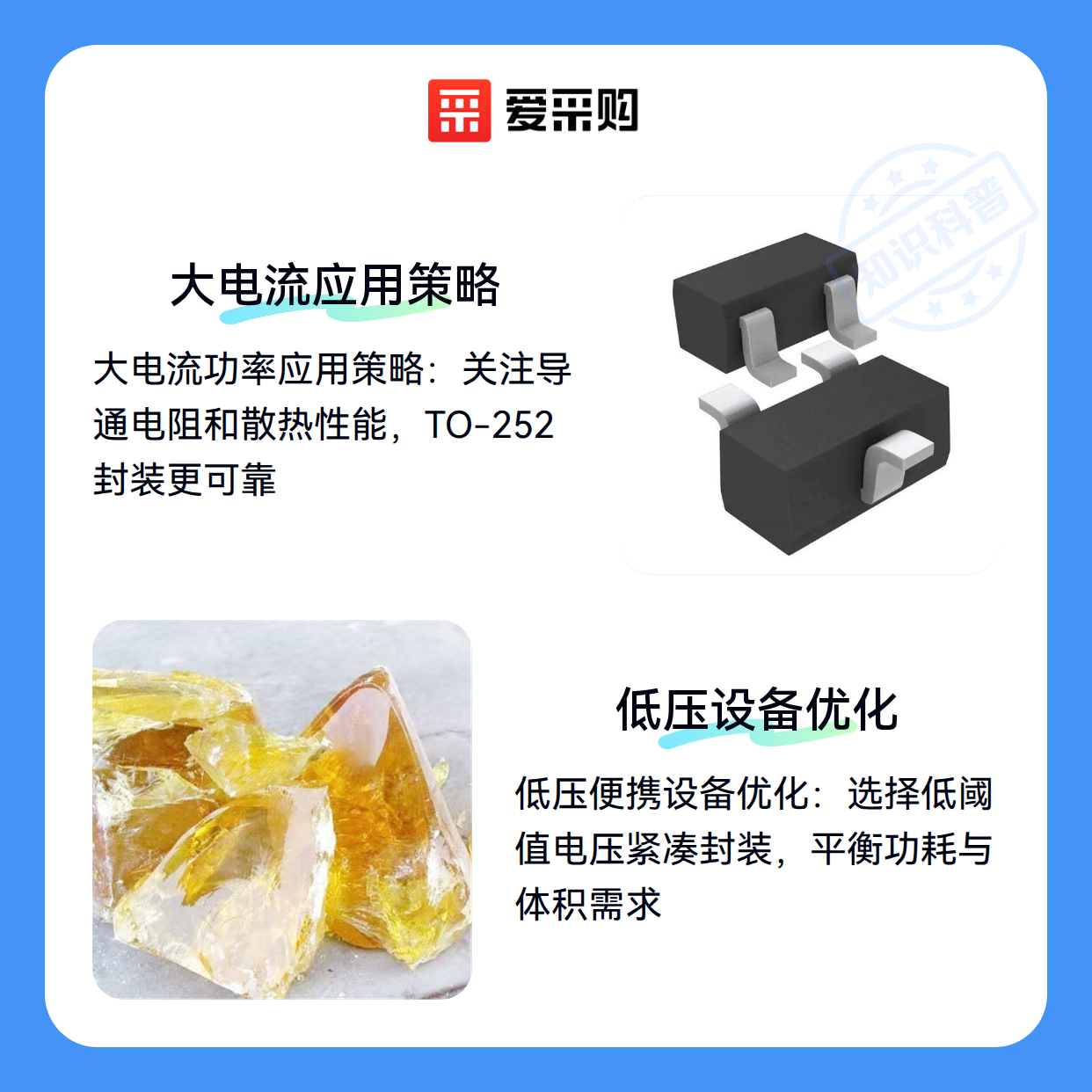

• 大电流功率应用：需要关注导通电阻和散热性能，TO-252封装MOSFET或超结MOSFET功率管通常更适合。
• 低压便携设备：选择阈值电压低且封装紧凑的型号，如DFN8 MOSFET或低压场效应管，以降低功耗和体积。

在实际选型中，还需注意参数间的相互制约。例如追求低导通电阻往往会导致栅极电荷增加，进而影响开关速度。对于需要频繁开关的电路，需要在两者间找到平衡点。

另一个容易被忽视的选型要点是温度特性。高温环境或持续大电流工作的场景，应选择工作温度范围更宽、热阻更低的型号，并提前规划散热方案。

选型完成后，还需要考虑驱动电路匹配问题。不同阈值电压的场效应管对驱动信号要求不同，确保驱动能力与所选型号参数匹配，才能发挥最佳性能。

四、选完场效应管后，这些配套设备同样关键

场效应管的性能发挥不仅取决于自身参数，配套设备的选择同样影响整体效果。驱动电路是首要考虑，它需要匹配场效应管的开关速度和电压等级，避免因驱动不足导致开关损耗增加或响应延迟。 对于高频应用，驱动电路的寄生参数控制尤为重要；而大功率场景则需关注驱动电流能力，必要时可搭配专用驱动IC提升稳定性。

散热方案是另一核心配套。根据功耗和安装空间，可选择不同形式的散热片或主动散热设备：

• 中低功率场景下，翅片式散热片配合高导热硅脂已能满足需求
• 持续大电流工况建议采用强制风冷或水冷散热器
• 多管并联时需注意散热器的热均衡设计，避免局部过热

焊接与维护环节的配套耗材常被忽视。无铅助焊剂能减少焊接残留物对绝缘性能的影响，尤其适合高频或高压应用。选择时应关注其活性成分与清洗兼容性——水基助焊剂更环保但可能需要专用清洗剂，而免洗型则需确认其绝缘可靠性。

最后，调试工具如热风枪对维修场景至关重要。拆卸失效场效应管时，精准的温度控制可避免损坏周边元件。建议选择带数显温控的型号，并配合防静电手环操作，双重保障敏感电路安全。

五、这些实操细节决定场效应管的寿命

安装时的静电防护是首要原则。即使选用防静电包装的场效应管，操作时仍需佩戴接地手环，工作台面铺设防静电垫。特别提醒：在干燥环境中，人体静电电压可能远超器件耐受值，简单的触摸就可能造成隐性损伤。

焊接工艺直接影响可靠性：

1. 预热PCB板至建议温度，避免骤热导致管脚应力
2. 使用温度可控焊台，焊接时间控制在3秒内
3. 检查焊点形貌，避免虚焊或过量焊锡桥接相邻引脚 完工后建议用万用表测试栅极-源极电阻，确认无静电损伤。

长期运行中，定期检查散热系统有效性至关重要。散热硅脂通常每1-2年需要补涂，尤其发现管壳温度异常升高时。对于振动环境，还需检查固定螺丝的扭矩是否衰减，避免接触热阻增大。

场效应管的选型本质是系统匹配工程。从关键参数筛选到驱动电路设计，从散热方案配置到防静电措施，每个环节都需围绕实际应用场景展开。记住：优秀的选型不在于追求单项参数极致，而在于所有环节的协同适配——这正是专业工程师与普通采购者的核心区别。
