弧形电机选型时，这3个维度最关键

当精密设备需要实现弧形轨迹运动时，传统直线电机和旋转电机的组合方案往往显得笨重且低效。这时候，弧形电机的独特结构就能用更简洁的机械设计实现复杂运动轨迹。

一、弧形电机为何在特定领域不可替代？

在半导体晶圆检测、光学镜头调焦、医疗机械臂等场景中，设备往往需要完成高精度的弧形轨迹运动。传统方案通过旋转电机配合连杆机构实现，但存在三个明显短板：

• 传动链长导致累计误差增大
• 机械结构占用空间大
• 动态响应速度受限于中间部件

相比之下，弧形无框电机直接将电磁力作用在弧形轨道上，特别适合以下场景：

• 需要有限角度摆动（如激光焊接头的月牙形轨迹）
• 空间受限但需大扭矩输出（如内窥镜关节驱动）
• 要求零背隙传动的精密定位（如光刻机掩模台）

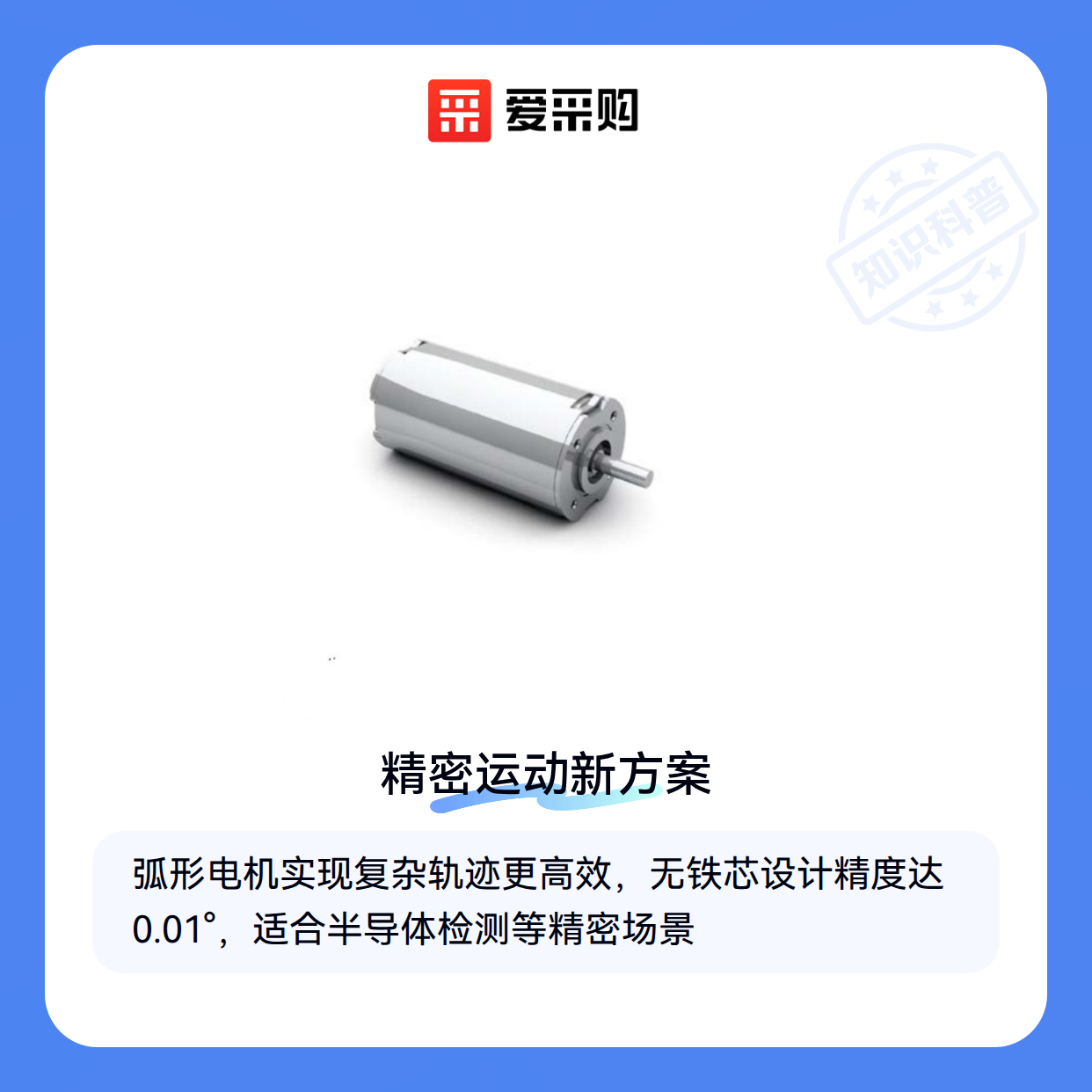

这类电机通常采用无铁芯设计，避免了齿槽效应带来的力矩波动，配合编码器可实现0.01°级别的角度控制精度。

二、弧形电机的工作原理与分类误区

很多人容易将弧形直线电机与普通弧形电机混淆。前者本质是直线电机的弧形变体，仍作直线运动；后者才是真正实现旋转运动的特殊结构。主要技术路线有两种：

1. 音圈马达型
   利用洛伦兹力原理，线圈在弧形永磁体磁场中摆动，适合小角度高频响场景（如振动镜驱动），但扭矩输出有限。

2. 无框力矩型
   采用分布式绕组和弧形磁钢，直接产生旋转扭矩，适合大负载应用，但需要配套高分辨率电机控制器。

⚠️ 常见误区：认为弧形电机只是形状特殊，实际上其电磁场分布、散热设计和控制算法都与传统电机有本质差异。例如无铁芯设计虽然减轻了重量，但也牺牲了部分散热能力，需要特别注意持续工作时的温升问题。

三、如何根据应用场景选择最合适的弧形电机？

选型时需要重点评估三个维度：运动轨迹特性、负载要求和环境条件：

• 短行程高频摆动
  如激光打标机的振镜驱动，优先考虑弧形音圈马达：

  • 摆动角度通常<30°
  • 响应频率可达500Hz以上
  • 配套轻量化动子部件

• 大扭矩有限角度旋转
  如工业机器人腕部关节，适合弧形力矩电机：

  • 持续扭矩>5Nm
  • 支持±120°范围内的位置控制
  • 需要匹配高刚性减速器

• 长行程复合运动
  如晶圆传输机械臂，可选用圆弧直线电机组合方案：

  • 多段弧形轨道拼接
  • 动子自动切换供电相位
  • 需特别注意轨道接缝处的精度补偿

四、弧形电机系统集成时，哪些配件不可或缺？

采购电机本体只是第一步，实际部署时这些配套组件直接影响系统性能：

1. 驱动匹配
   弧形电机通常需要定制驱动器，特别注意：

• 电流环带宽要大于电机电气时间常数的5倍
• 支持正弦波换相以降低转矩脉动
• 具备过热降额保护功能

2. 反馈系统
   高精度应用必须配备绝对值编码器：

• 光学编码器分辨率建议≥17bit
• 磁性编码器需注意温度漂移补偿
• 安装时要消除机械回差

五、弧形电机日常维护中，哪些细节最易被忽视？

使用中的这些小问题可能引发大故障：

• 散热管理
  无框结构散热差，要确保：

  • 环境温度不超过40℃
  • 持续工作电流不超过额定值70%
  • 定期清理电机缝隙积尘

• 机械防护
  弧形磁钢易碎，需注意：

  • 避免金属碎屑吸附在磁极表面
  • 安装时使用非导磁工具
  • 运输中加装磁短路保护环

• 控制参数
  不同安装角度会影响电机常数：

  • 垂直安装时需调整电流补偿
  • 定期校准位置环参数
  • 避免长时间堵转损坏绕组

选择弧形电机本质上是在平衡运动精度、结构紧凑性和系统成本。对于预算有限但精度要求不高的场景，弧形步进电机配合联轴器可能是更经济的选择；而高端半导体设备往往需要定制化弧形无刷电机方案。关键是根据实际负载特性匹配电机类型，再通过配套组件释放全部性能。
