在半导体生产线上,普通热成像仪常因精度不足或稳定性差而无法满足关键工序的温度监测需求,导致良率波动或隐性缺陷漏检。本文将帮你理清半导体行业专用热成像仪的核心判断标准,避免因设备选型不当带来的长期质量风险。
一、为什么半导体生产离不开专用热成像仪?
热成像仪通过捕捉物体表面红外辐射生成温度分布图像,而半导体制造对温度敏感度远超一般工业场景:
- 晶圆加工中局部温差可能导致薄膜沉积不均匀
- 封装环节温度异常会引发焊点虚焊或芯片翘曲
- 微小热点往往是早期失效的征兆
普通热成像仪受限于空间分辨率和热灵敏度,难以识别半导体器件微米级结构的温度梯度,更无法在持续振动、电磁干扰的车间环境中保持稳定读数。

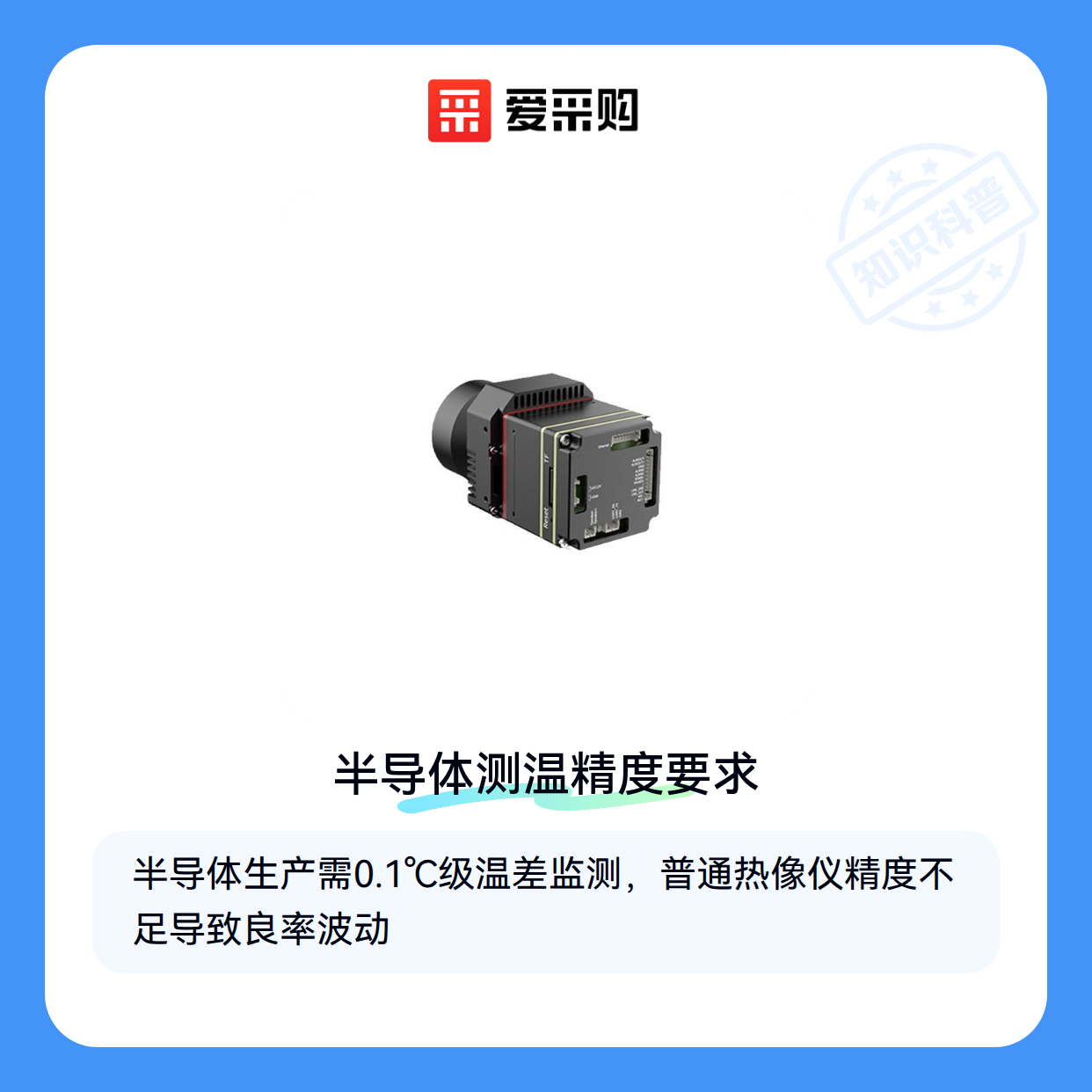

半导体专用型号通过优化光学系统、校准算法和环境抗干扰设计,能精准捕捉0.1℃级别的温差变化,这正是缺陷检测和工艺优化的基础。
二、半导体级热成像仪必须满足哪些性能门槛?
判断热成像仪是否适配半导体应用,需优先考察三个维度:
- 热灵敏度:识别微小温差的能力直接影响缺陷检出率,需达到专业级标准
- 空间分辨率:能清晰区分密集排布的微电路结构温度分布
- 长期稳定性:在连续作业中保持数据一致性,避免因设备漂移导致误判
这些指标共同决定了设备能否在晶圆检测、封装测试等场景中提供可信赖的数据支撑,而普通工业型号往往在某一项或多项指标上存在明显短板。
此外,半导体车间特有的强电磁环境要求热成像仪具备特殊的屏蔽设计,否则读数会受变频器、等离子设备等干扰产生偏差。
三、如何根据半导体生产需求选择合适的热成像仪?
在半导体生产过程中,热成像仪的选型需要优先考虑以下几个关键场景需求:
- 晶圆制造环节需要检测微观热分布差异,对空间分辨率和温度灵敏度要求极高
- 封装测试阶段需快速扫描多芯片温度场,要求设备具备高速成像能力
- 洁净车间环境要求设备具备防静电设计和密闭防尘特性
