MOS栅极设计看似简单，但实际应用中容易忽略驱动电压匹配、寄生电容影响等关键细节，导致开关损耗激增甚至器件损坏。这里帮你理清高频误区和避坑方法。
为什么你的MOS栅极设计总出问题？可能是这些误区在作怪
3小时前一、这些MOS栅极误区正在拖累你的电路性能
最典型的误用是直接沿用标准驱动电压：

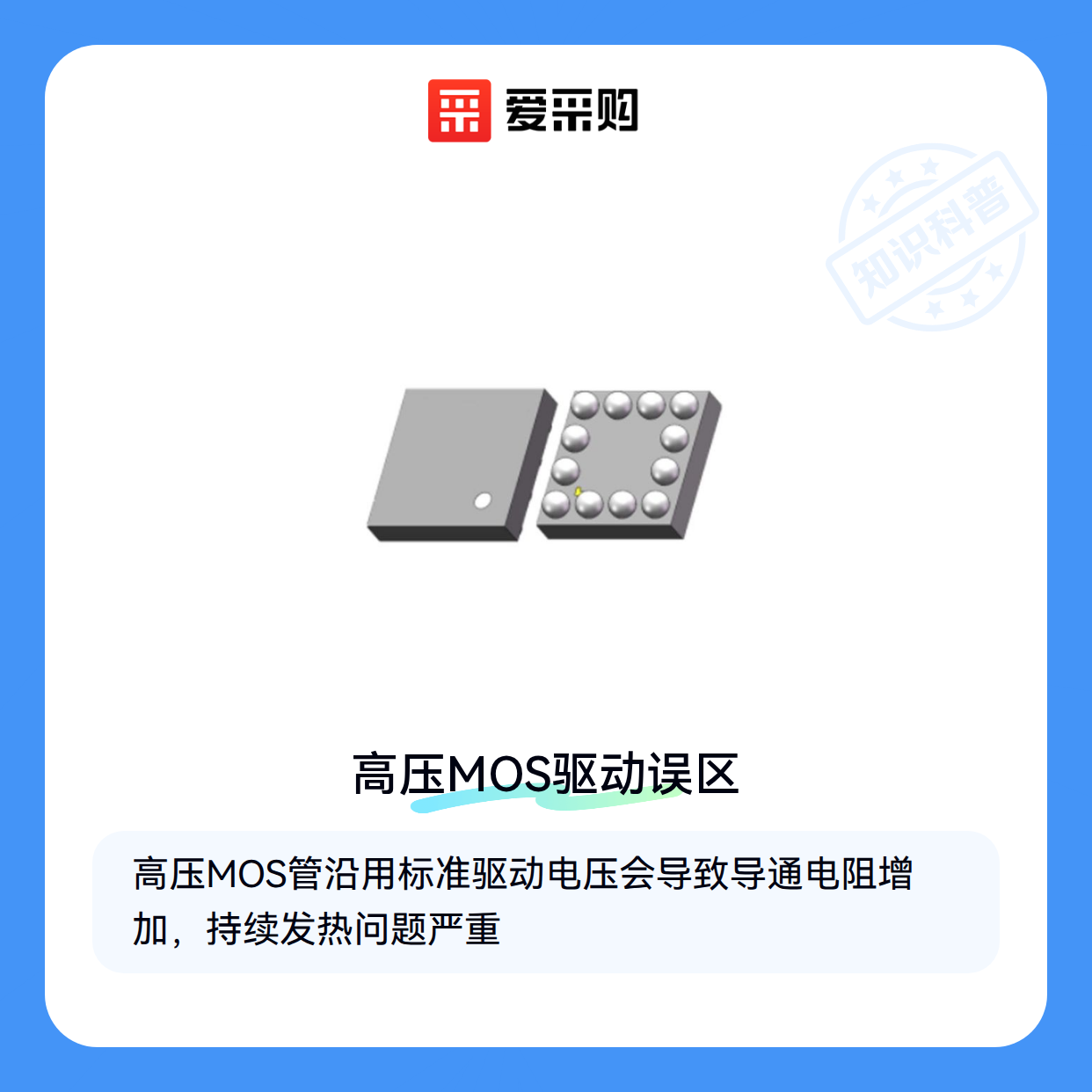

- 高压MOS管若沿用5V驱动，导通电阻会显著增加，导致持续发热
- 低压MOS管施加过高栅压可能击穿氧化层，尤其在高温环境下更脆弱
另一个常见错误是忽视栅极电荷特性：
- 快速开关场景中，Qg参数比导通电阻更能反映实际损耗
- 用普通MOS管驱动芯片应对大功率器件时，充放电不足会造成开关延迟
布局布线时的寄生电感问题也常被低估：
- 长引线产生的振荡会叠加在栅极电压上
- 双脉冲测试时容易暴露这类隐性故障
二、忽视这些误用，MOS栅极可能带来哪些隐患？
MOS栅极设计中的常见误用往往会导致设备性能下降甚至直接损坏。例如，栅极电压过高可能击穿氧化层，而电压不足又无法充分导通，两种情况都会显著降低效率。 实际应用中，许多问题在初期表现不明显，但长期运行后会出现发热加剧、开关损耗上升等现象，最终影响整体系统稳定性。
另一个容易被忽视的风险是驱动电路匹配问题。当
在高温或高频应用场景中，这些误用带来的后果会更加明显。栅极电荷无法及时释放会导致热积累，而驱动能力不足则会限制开关频率，直接影响系统性能上限。
三、如何正确设计MOS栅极驱动电路？
确保栅极驱动电压在安全范围内是首要原则。根据MOSFET类型（如N沟道或SiC）选择合适的驱动电平，既要保证充分导通，又要避免过压风险。对于高压应用，建议使用专门的栅极驱动芯片来提供稳定的驱动信号。
驱动电路的布局同样关键：
- 尽量缩短栅极驱动回路，减少寄生电感
- 在高速开关应用中，适当增加栅极电阻可以抑制振铃
- 对于大功率MOS管，建议采用独立驱动电源以避免地弹干扰
在选型时，除了关注基本参数，还要考虑实际工作环境。高温环境下需要选择结温更高的器件，而高频应用则要关注栅极电荷和开关速度的平衡。半桥拓扑等特殊电路结构还需要匹配相应的驱动方案。
四、采购MOS栅极时，哪些关键点容易被忽略？
在采购MOS栅极时，除了关注基本参数如耐压和电流能力，还需特别注意栅极驱动电路的匹配性。实际使用中，很多问题并非来自MOS栅极本身，而是驱动电路设计不当导致的。例如，栅极电阻的选择会直接影响开关速度和热损耗，而栅极电容的充放电特性则决定了驱动电压的稳定性。
如果驱动能力不足，可能导致MOS栅极无法完全导通或关断，进而引发过热甚至损坏。因此，采购时应优先考虑与现有驱动电路的兼容性，而非单纯追求高规格参数。
另一个容易被忽视的关键点是工作环境对MOS栅极的影响。在高温、高湿或多尘环境中，栅极氧化层的可靠性会显著下降。长期运行后，环境应力可能导致阈值电压漂移或栅极漏电流增加。
采购时需要评估实际工作环境，并选择具有相应防护等级的器件。例如，在工业现场应用中，带有保护二极管的MOS栅极更能抵抗电压尖峰冲击。
最后，测试验证环节往往决定MOS栅极的实际使用效果。建议在采购前使用评估板进行实际工况测试，重点关注：
- 开关过程中的电压电流波形是否干净
- 长时间运行后的温升情况
- 驱动信号与栅极响应的同步性
这些测试能提前暴露潜在问题，避免批量采购后才发现不匹配。
综合来看，采购MOS栅极不是简单的参数对比，而是需要结合驱动设计、环境条件和测试验证三方面进行系统判断。只有在这些环节都考虑周全，才能避免常见的误用问题，充分发挥器件性能。
