波导衰减器选错型号，测试结果误差可能超30%

在射频测试系统中，一个选型不当的波导衰减器可能导致信号失真、驻波比恶化，最终让测试数据偏离真实值30%以上。这种误差在毫米波频段尤为致命，可能直接导致产品研发周期延长数月。

一、为什么衰减精度会影响整个测试系统？

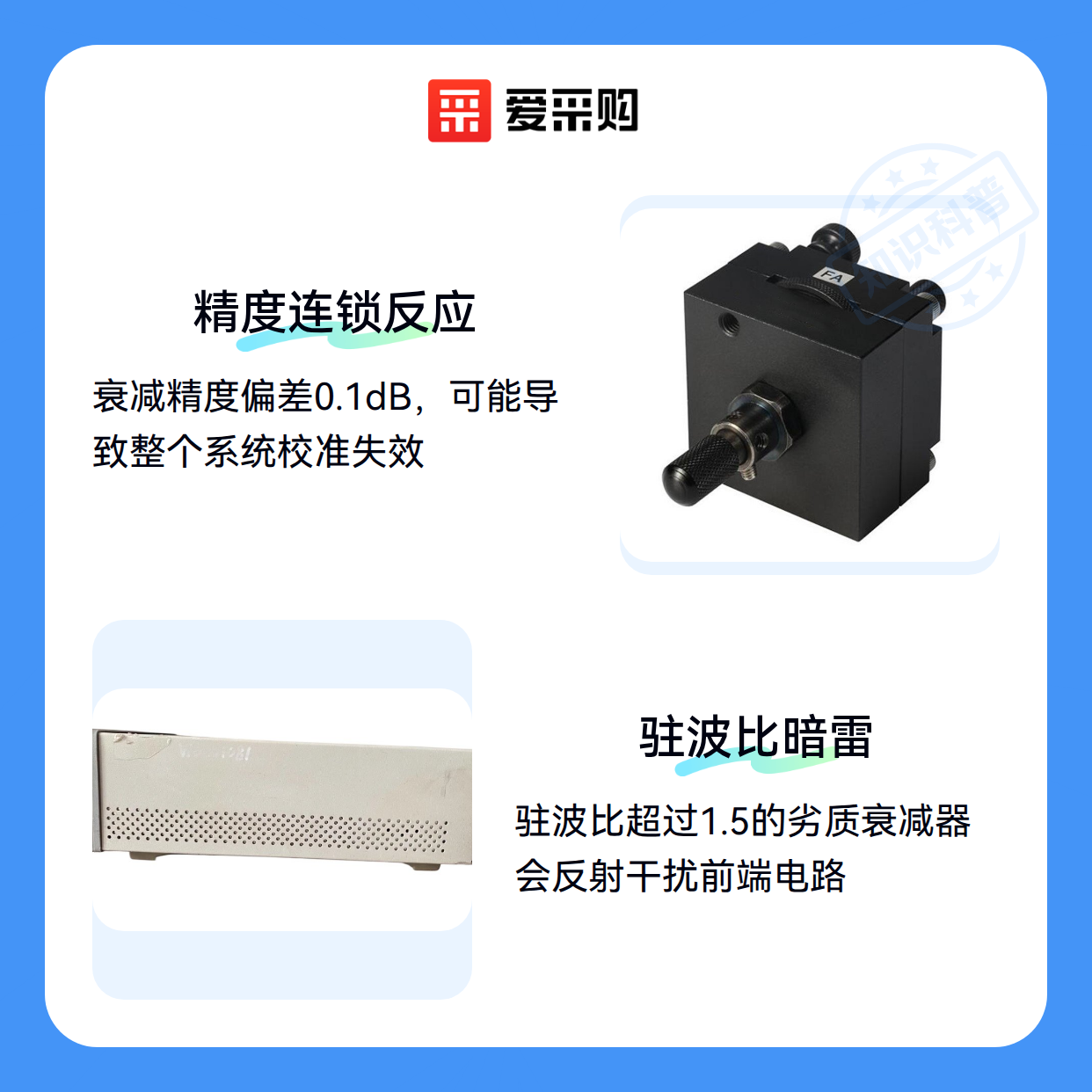

射频链路上的每个组件都会引入误差，而衰减器作为信号功率调节的关键节点，其性能直接影响系统可靠性：

• 基准信号失真：衰减量偏差会传递到后续网络分析仪等设备校准环节
• 阻抗失配风险：劣质衰减器的驻波比可能超过1.5，反射信号干扰前端电路
• 温度漂移问题：未校准的固定式波导衰减器在40℃环境可能产生0.2dB附加误差

实验室常用的高功率波导衰减器通常需要满足这些硬指标：

• 衰减精度±0.1dB以内
• 最大连续功率≥200W/cm²
• 工作频段覆盖被测设备需求

二、驻波比和插入损耗：被忽视的误差来源

波导结构的物理特性决定了衰减器的性能边界。以常见的WR-15波导为例：

• 表面粗糙度：当频率＞50GHz时，腔体内壁0.1μm的凹凸就会增加0.3dB插损
• 极化方式匹配：使用毫米波衰减器时，输入输出极化状态必须一致
• 模式纯度：高阶模抑制比不足60dB的衰减器会引入杂散信号

特别要注意的是，负载衰减器与通过式衰减器的误差机制不同：

• 负载型更适合终端吸收残余功率
• 通过式必须保证双向传输一致性

三、不同频段和功率下的衰减器匹配方案

对于5G基站测试这类复杂场景：

• 优先选用N型接口的同轴衰减器，避免波导法兰带来的装配误差
• 需要信号监测时，可串联定向耦合器进行实时采样

四、法兰和转接头如何影响衰减精度？

即使选了优质衰减器，连接环节仍可能引入2-3dB的额外损耗：

• 法兰平面度：WR-90波导法兰的间隙＞0.05mm时，24GHz频段损耗增加1.2dB
• 转接头VSWR：劣质转接头的驻波比可能劣化至1.8，建议搭配阻抗匹配器使用
• 装配扭矩：波导法兰螺栓需按对角线顺序拧紧，力矩控制在0.9N·m±10%

五、清洁不当导致衰减值漂移？

波导衰减器的维护直接影响长期稳定性：

1. 清洁周期：每200小时用无水乙醇擦拭内腔，注意不要残留纤维
2. 功率老化：新衰减器需先施加50%额定功率工作4小时稳定性能
3. 定期验证：用信号发生器和功率计做衰减量线性度测试

⚠️ 绝对避免的行为：

• 使用金属工具直接接触波导腔体
• 在未断电时拆卸法兰连接
• 超过最大瞬时功率（即使时间很短）

选型本质是需求拆解过程：先确定测试频段和动态范围需求，再反推衰减器的功率容量、精度等级和接口类型。实验室常用30dB动态范围的高功率波导衰减器作为基准，产线测试则更适合快速切换的可编程波导衰减器。记住，衰减器不是独立器件，必须放在整个射频链路中评估。
