桥架选购的五大核心维度

选对桥架直接影响电缆敷设的安全性和长期维护成本，但市面上材质、结构、规格差异大，采购时容易陷入"参数对比陷阱"。其实只要抓住五大核心维度，就能避开90%的选型误区。

一、桥架在电力工程中的关键作用

作为电缆系统的"骨架"，桥架的核心功能远不止承载线缆。在实际工程中需要同时满足：

• 物理防护：避免电缆被机械损伤或环境腐蚀
• 散热导流：密集型电缆需要良好的通风结构
• 防火隔离：阻燃性能直接影响火灾时的逃生时间窗口
• 扩容便利：模块化设计决定后期改造的难易度

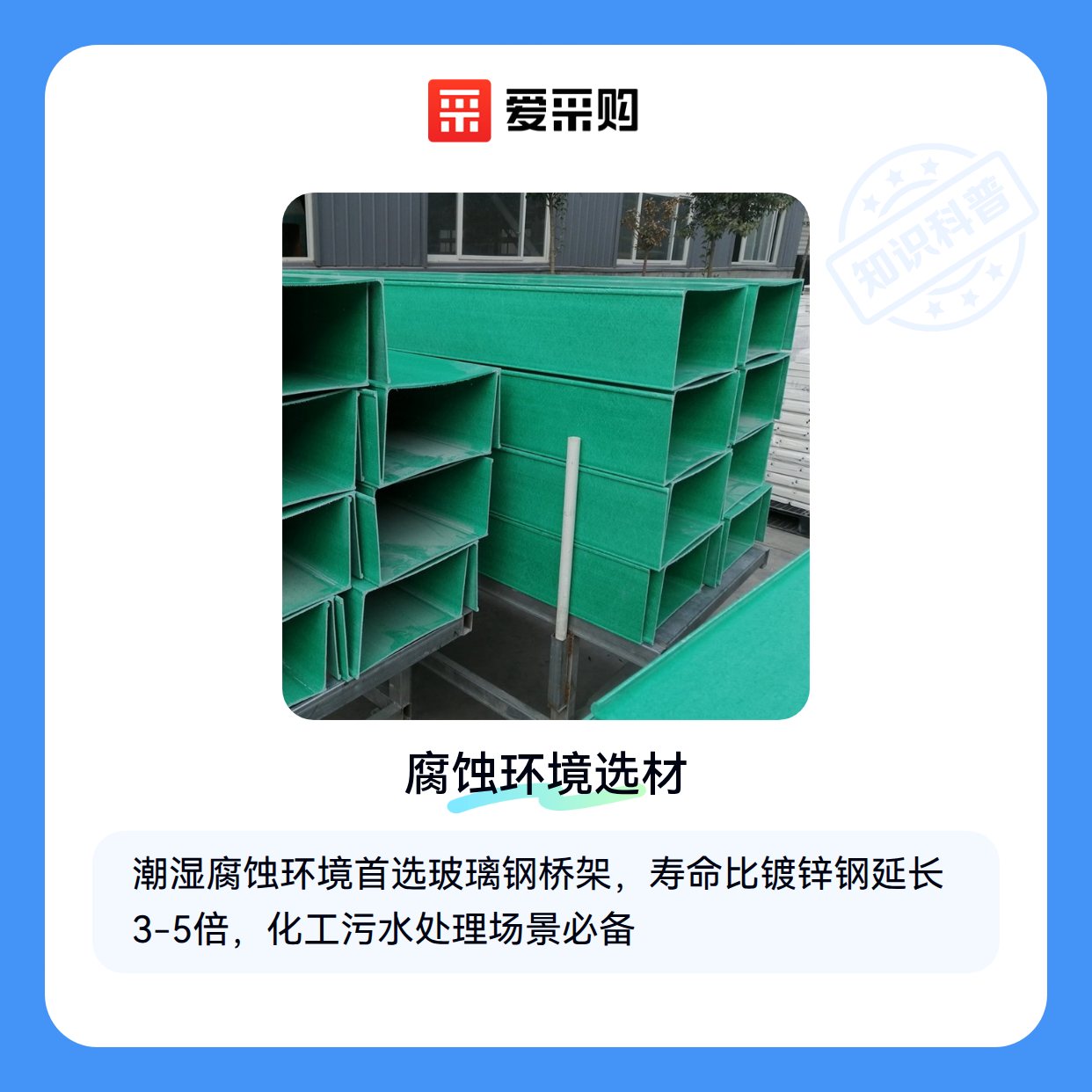

化工、电力等场景更倾向使用玻璃钢电缆桥架，其耐腐蚀特性比传统镀锌钢桥架寿命延长3-5倍；而数据中心等需要防火隔离的场所则会选择防火电缆桥架作为基础配置。

结论：先明确使用场景的核心需求，再倒推材质和结构选型 🛡️

二、桥架材质与结构的科学选择

不同材质的性能差异直接影响使用效果：

• 玻璃钢：抗腐蚀性强但承重有限，适合化工、污水处理等潮湿腐蚀环境
• 铝合金：重量轻导电性好，但成本较高，常见于精密电子厂房
• 镀锌钢：经济性强承重好，但需避免酸碱环境长期使用

结构上分为三类主流方案：

1. 槽式梯式桥架：封闭结构防尘效果好，但散热性较差
2. 托盘式：开放式设计便于检修，适合需要频繁维护的场所
3. 网格式：重量最轻安装便捷，但防护等级较低

结论：潮湿环境优先封闭结构，高温场景侧重散热设计 🌡️

三、五大核心维度帮你选对桥架

1. 环境适配性

• 化工/沿海地区：必须选择玻璃钢电缆桥架或防火桥架
• 地下车库：建议镀锌钢+防腐涂层组合
• 洁净厂房：考虑铝合金桥架避免金属粉尘

2. 承重需求

• 普通电缆：每米承重30kg足够
• 高压电缆：需达80kg/m以上
• 大跨距场景：要配套加强型桥架支架

3. 防火等级

• 普通场所：符合基本阻燃要求即可
• 人员密集区：需达到1小时以上耐火时限
• 特殊行业：参照行业专用防火标准

4. 扩展灵活性

• 固定线路：选择整体式结构
• 可能扩容：模块化设计的网格式桥架更优

5. 安装效率

• 高空作业：轻量化材质优先
• 复杂走向：预装桥架弯头减少现场加工

结论：没有"最好"的桥架，只有最适合当前场景的方案 ✅

四、桥架安装后的配套设备选择

采购主桥架后，这些配套件直接影响最终使用效果：

• 连接固定：桥架连接片的厚度要匹配主体承重
• 抗震支撑：支架间距超过1.5米时需要增加防晃吊架
• 安全防护：易燃场所必须加装桥架盖板隔离火源
• 过渡处理：不同材质桥架接驳处要用绝缘垫片

结论：配套件成本约占总额15%，但这笔预算绝对不能省 🔧

五、桥架使用中的常见问题与解决方案

安装阶段痛点

• 走向偏差：提前用BIM模拟管线综合，预留5%调整余量
• 连接松动：采用带防松垫片的桥架连接片
• 跨接不良：不同段桥架间要做等电位联结

运维阶段问题

• 盖板脱落：选择卡扣式桥架盖板替代螺丝固定
• 积水腐蚀：坡度设计要保证0.5%以上排水斜率
• 检修困难：每20米设置可开启式检修口

结论：70%的故障源于安装不规范，重点把控施工环节 ⚠️

电力工程中桥架选型本质是平衡安全、成本与可维护性。关键记住三点：腐蚀环境首选玻璃钢材质，防火区域注重耐火时限，大跨距场景强化支撑结构。把五大维度作为检查清单，就能避开大多数采购陷阱。
