供热管道补偿器选型逻辑：先看位移量还是先看压力？

供热管道补偿器选型时，最常陷入的误区就是先盯着压力参数看——其实位移量才是决定系统寿命的关键指标。这篇文章帮你理清选型逻辑，避开那些后期维护时才暴露的坑。

一、为什么供热管道必须专门设计补偿方案？

热力管道在温度变化时会产生惊人的伸缩量：每100米钢管升温100℃就会伸长12厘米。如果硬扛这个位移，管道焊缝和支架会承受巨大应力。补偿器的核心价值就是通过柔性变形吸收这些位移，而不是简单理解为"耐高压的接头"。

• 埋地管道需要应对土壤沉降和横向位移，波纹管膨胀节的多向补偿特性更合适
• 架空管道受风载影响大，带导向结构的法兰松套伸缩接头能控制横向摆动
• 高温蒸汽管道必须考虑材料蠕变，采用带散热片的管道膨胀节才能长期稳定

热力系统最怕的不是爆管，而是缓慢变形导致的密封失效——这才是补偿器选型的底层逻辑。

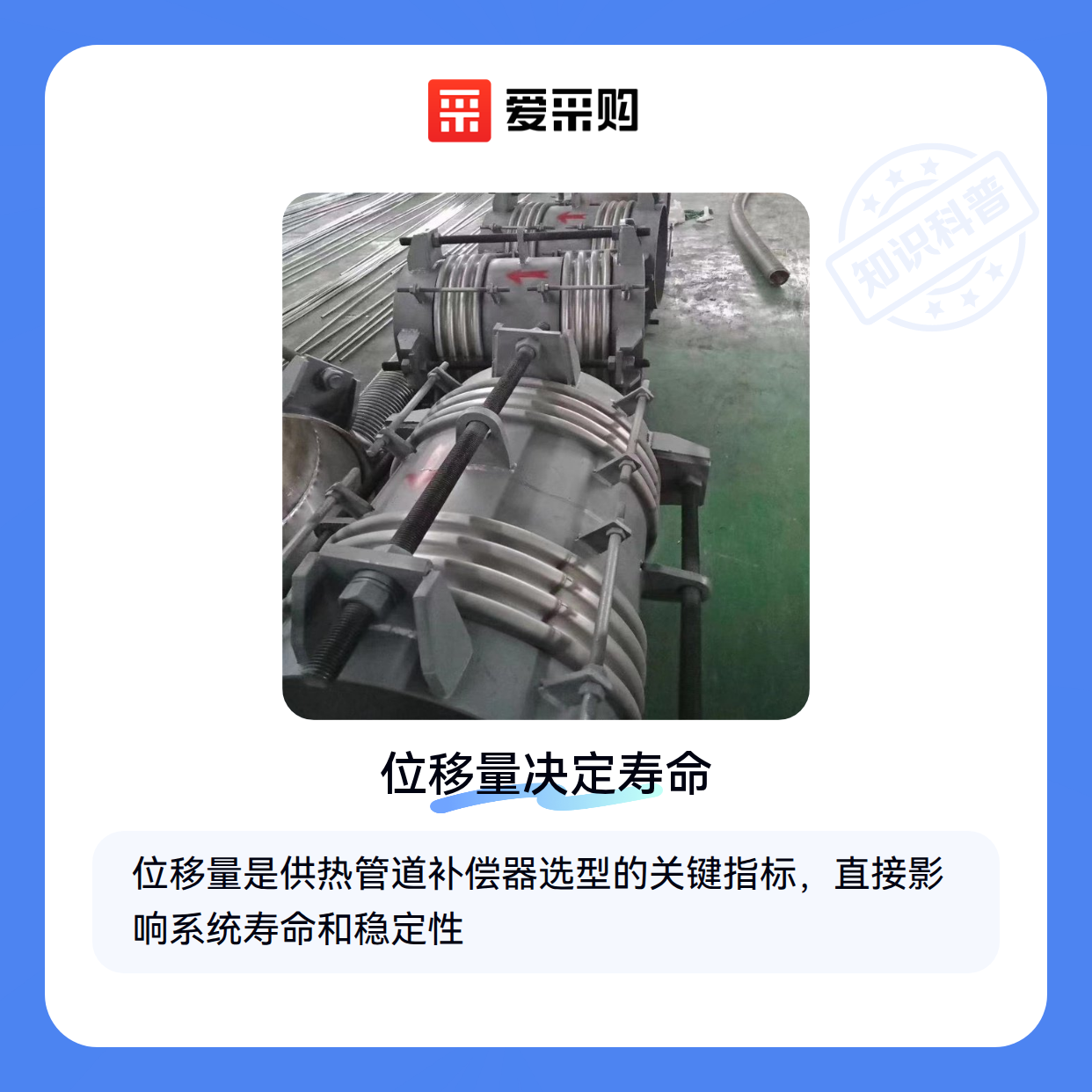

二、位移补偿能力才是供热系统的生命线

补偿器的性能差异主要体现在三个维度：轴向补偿量、横向摆动角度、疲劳寿命。以DN500管道为例：

• 轴向补偿器适合直线管段，但安装时必须预留预拉伸量（通常为设计补偿量的50%）
• **角向补偿器]通过铰链结构实现15°以内的偏转，适合跨越沉降缝
• **万向型补偿器]能同时吸收轴向和横向位移，但需要配套管道导向支架控制运动轨迹

实际工程中，补偿器失效80%源于选型时低估了累计位移量——比如忽略了昼夜温差引起的反复伸缩。

三、四种典型工况下的补偿器选型路线

长距离直埋供热管

优先考虑焊接连接补偿器的整体性，配合外压式波纹管结构，注意检查土壤腐蚀性指标

电厂高温蒸汽管道

必须选用带陶瓷纤维隔热层的高温补偿器，同时核算热膨胀系数匹配性

化工厂工艺管道

考虑介质腐蚀性，球形补偿器的旋转密封结构比波纹管更耐酸碱

区域换热站进出口

采用高压补偿器与管道固定支架组合，吸收水泵启停时的水锤冲击

四、没有这些支架，再好的补偿器也会失效

补偿器本质上是"会动的薄弱点"，必须通过支架系统引导其按设计方向变形：

• 固定支架要承受盲板力，混凝土基础厚度不应小于管径的2倍
• **滑动支架]的聚四氟乙烯垫片摩擦系数需低于0.1，防止卡涩
• **导向支架]的间距建议为管道直径的10倍，确保补偿器不发生扭曲

曾有个项目因滑动支架锈蚀导致波纹管膨胀节被横向拉裂——支架维护其实比补偿器本身更重要。

五、安装时这个角度偏差会让补偿效率下降30%

补偿器最怕"别着劲"工作，三个实操细节常被忽视：

1. 焊接完成后必须拆除运输固定螺栓，否则补偿器会变成刚性管段
2. 预拉伸标记线要对齐，偏差超过5°就会影响疲劳寿命
3. 保温层要用柔性管道保温材料，推荐气凝胶隔热毡避免压迫波纹管

见过最典型的案例：工人为省事直接用岩棉包裹补偿器，结果热位移时保温层碎裂进水，加速了腐蚀。

选型本质是匹配位移场景——先测算管道累计伸缩量，再考虑压力和介质等边界条件。对于复杂管网，轴向补偿器与角向补偿器的组合使用往往比单一类型更可靠。
