齿条摆动油缸选型避坑指南：这些参数组合最容易误判

选购齿条摆动油缸时，你是否曾被看似简单的参数组合误导，导致实际工况与预期效果差距明显？本文将帮你避开最常见的选型误判，精准匹配扭矩、摆动角度和安装方式的关键需求。

一、为什么同样规格的齿条摆动油缸效果差很多？

齿条摆动油缸的核心在于齿轮齿条传动与液压驱动的结合。液压油推动活塞带动齿条直线运动，进而驱动齿轮旋转输出扭矩。看似简单的原理，实际性能却受齿条布局（单/双齿条）、齿轮模数等细节影响显著。

单齿条结构成本较低但输出扭矩对称性稍弱，适合轻载高频场景；双齿条通过对称受力平衡侧向载荷，更适合重载或需要高定位精度的工况。

判断时需同步考虑摆动角度限制：部分型号通过限位阀机械限位，而定制齿条摆动液压缸可能支持电子角度反馈，这对自动化产线的闭环控制至关重要。

二、如何平衡扭矩、寿命与安装空间的三角关系？

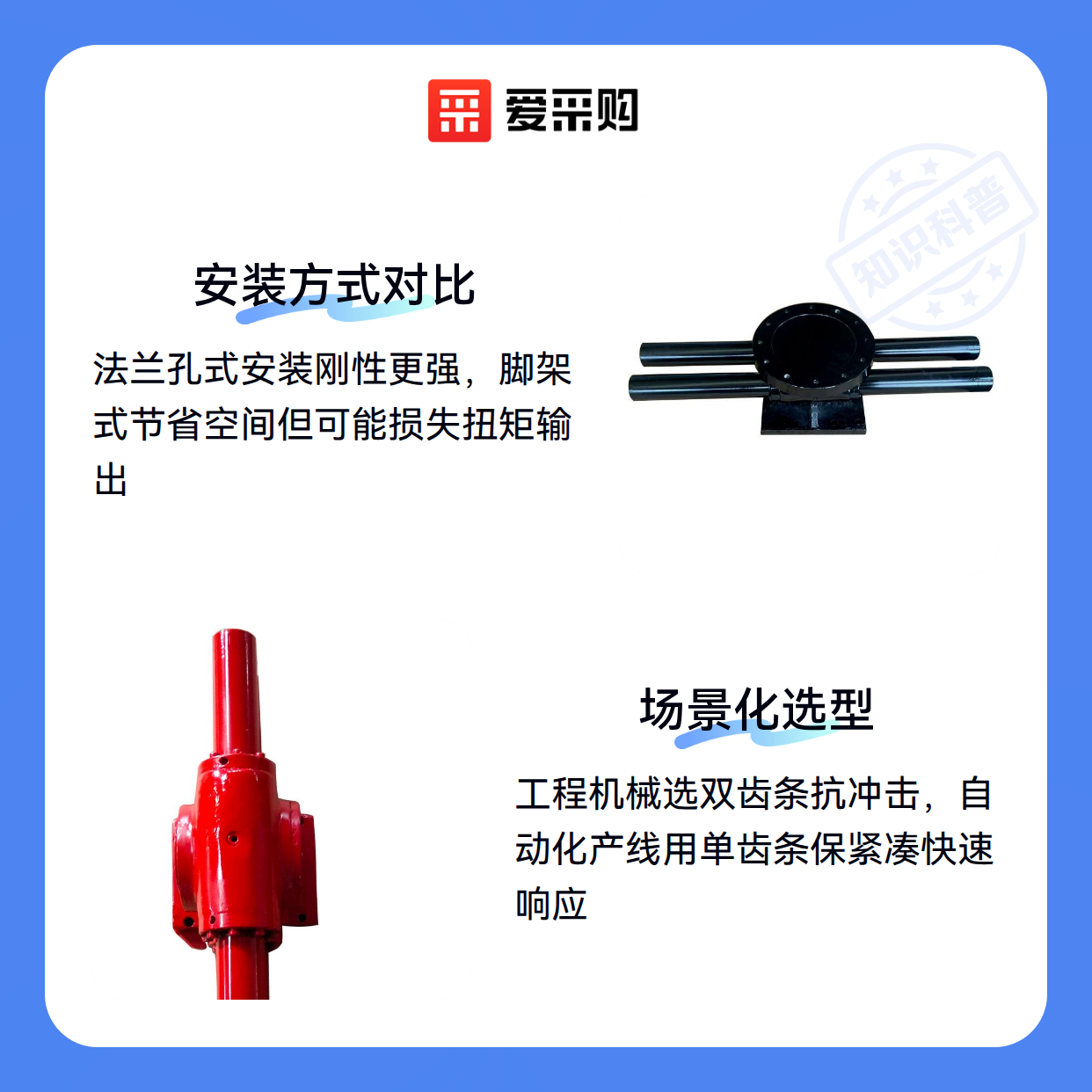

法兰孔式齿条油缸的安装刚性直接影响实际扭矩输出。脚架式安装节省空间但可能因支架变形损失扭矩，而法兰式通过端面紧固能更充分发挥油缸性能。

长期使用中，密封件磨损导致的内部泄漏会逐渐降低效率。选择更大缸径可预留性能余量，但需权衡系统流量匹配和空间占用。

若设备布局允许，优先考虑齿轮齿条双摆动缸设计。双齿条结构通过力偶平衡减少齿轮偏磨，在同等扭矩下寿命明显延长。

三、工程机械与自动化产线：如何匹配不同场景的结构需求？

齿条摆动油缸的选型核心在于理解不同工况对结构强度的差异化需求。工程机械领域常见的冲击负载要求采用双齿条设计，其对称受力结构能分散应力集中，而自动化产线的精密定位更看重单齿条结构的紧凑性和响应速度。

关键判断维度包括：

• 负载特性：频繁启停或带载换向工况优先考虑ZBFFS系列双齿条油缸
• 安装空间：紧凑型设备可选用轴装式单齿条方案
• 摆动角度：超过270°的大角度作业需要特殊油路设计的摆动马达

法兰孔式安装的双齿条油缸特别适合工程机械的恶劣环境，其刚性连接方式能有效抵抗振动导致的螺栓松动。但要注意这种结构对安装面的加工精度要求较高，在自动化生产线中可能增加调平成本。

当需要替代方案时，摆动马达在连续旋转场景更具优势。但两者并非简单互换关系：

• 油缸适合需要中间任意位置锁定的场合
• 马达更适合360°连续回转作业
• 混合驱动系统可考虑用液压旋转驱动器过渡

最终选型应避免陷入'参数竞赛'陷阱——标称扭矩相同的产品，实际寿命可能因齿面硬化工艺差异而相差明显。建议先锁定核心场景需求，再反推结构选型。

四、为什么采购主设备后还要考虑液压旋转接头？

齿条摆动油缸安装后，液压旋转接头的匹配度直接影响油路稳定性。常见误区是仅关注油缸本体参数，忽略了接口的旋转密封性能和耐压等级差异。当摆动角度超过90°时，普通旋转接头可能因油路干涉导致压力波动。

阀组配置同样需要前置规划：

• 比例控制液压阀组更适合需要精准角度调节的场景
• 普通换向阀在频繁启停时可能产生液压冲击
• 多油缸并联时需考虑阀组流量分配能力

缓冲垫的选择往往被延后处理，但安装初期的振动控制能显著延长密封件寿命。羊毛毡类缓冲垫适合高频小幅摆动，而聚氨酯材质更耐冲击但需要定期检查压缩形变。

五、密封件更换周期如何判断更准确？

齿条摆动油缸的密封失效通常从微泄漏开始，建议每2000工作小时检查一次导向套密封圈状态。在粉尘环境或高频摆动工况下，检查周期应缩短至标准值的60%。

安装支架的刚性直接影响摆动定位精度：

• 法兰式安装需确保支架平面度误差小于0.1mm/m
• 轴装式要重点检查径向承载能力
• 复合运动场景建议增加辅助导向机构

定期校准摆动终点位置能避免累积误差。简易方法是在齿条末端涂抹染色剂，通过油缸全行程后的印记偏移量判断是否需要调整限位块。

选型决策应从核心扭矩需求出发，先锁定油缸结构类型，再根据实际工况匹配旋转接头和阀组。长期使用成本往往取决于初期对缓冲防护和密封系统的投入，而非单纯比较主设备价格。
