功分板作为射频系统中的关键组件,其性能直接影响信号分配的准确性和稳定性。许多用户在采购后发现功分板与实际需求不匹配,往往是因为忽视了场景化选型的重要性。本文将帮你理清功分板的核心判断逻辑,避免常见的采购误区。
一、功分板的基本类型与工作原理
功分板的核心功能是将输入信号均匀分配到多个输出端口,同时保持各端口的阻抗匹配。根据结构和工艺的不同,常见的功分板类型包括:
- PCB功分板:成本较低,适合低频和小功率场景
微带功分器 :体积紧凑,适用于高频和紧凑空间腔体功分器 :性能稳定,适合高功率和严苛环境
不同类型功分板的关键差异在于频率响应、功率容量和尺寸规格,这些特性直接决定了它们适用的场景。
二、功分板的关键参数与性能指标
功分板的性能参数并非孤立存在,每个指标都对应着实际使用中的特定需求。频率范围决定了功分板适用的信号类型,而插入损耗则直接影响系统的整体效率。
隔离度是另一个容易被忽视的重要参数,它反映了各输出端口之间的信号干扰程度。在需要高精度测量的场景中,隔离度不足会导致测试结果失真。
理解这些参数的实际意义,才能避免仅凭表面规格选型带来的匹配问题。接下来,我们将探讨如何根据具体场景权衡这些关键指标。
三、如何根据实际场景选择功分板?

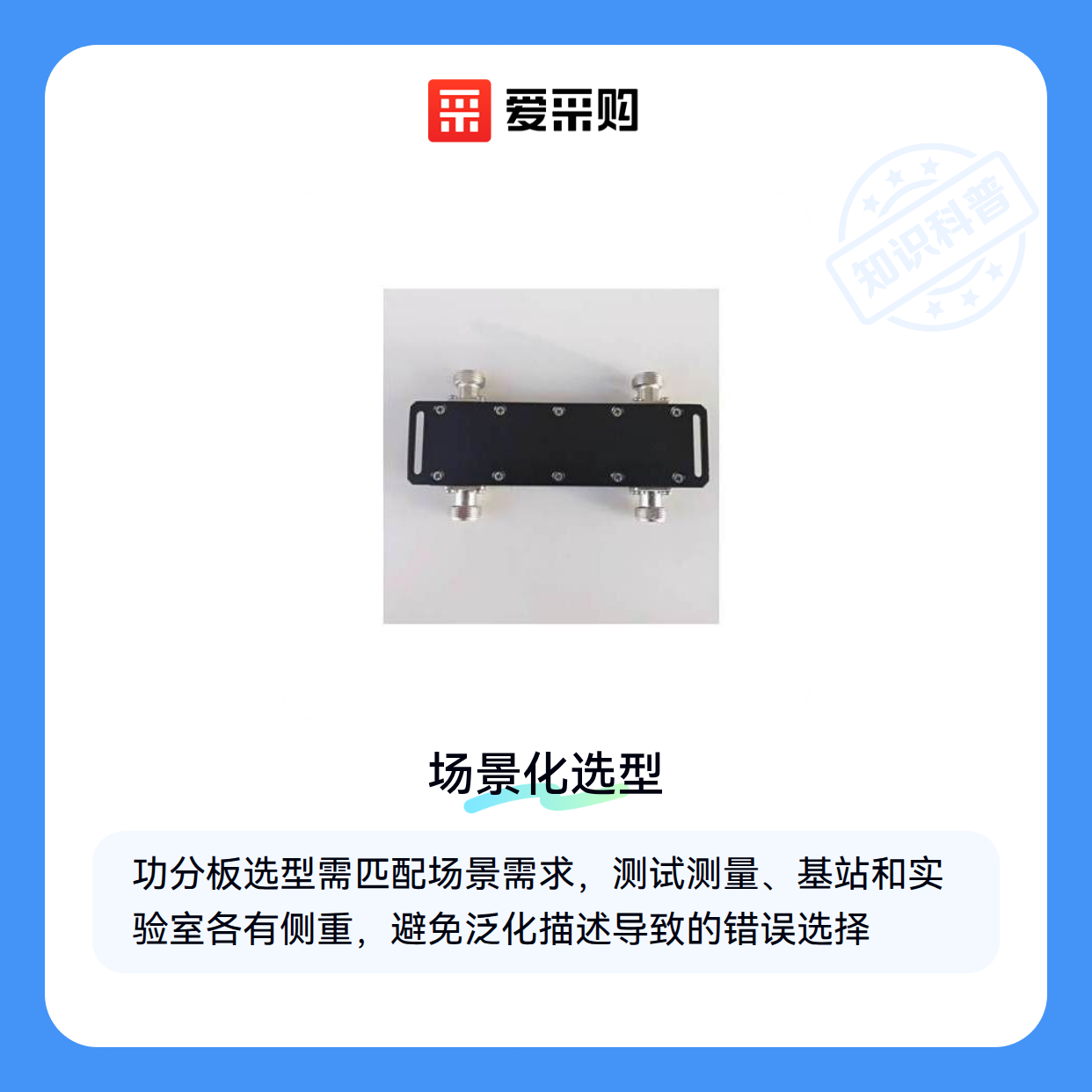

功分板的选型核心在于匹配实际应用场景的信号分配需求。不同场景对频率范围、功率容量和接口类型的侧重差异明显,仅凭'支持多路输出'这类泛化描述很容易选错。以下是三种典型场景的选型逻辑:
- 测试测量场景:优先考虑宽频带覆盖和低插入损耗的PCB功分板,确保信号分配时的精度损失最小
- 通信基站场景:需要耐受户外环境温度波动,腔体功分器的金属屏蔽结构更能保证长期稳定性
- 实验室研发场景:模块化设计的
SMD射频功分器 便于快速更换配置,适合频繁调整测试方案
