选三相并联电抗器时，中性点设计和整体结构匹配度往往决定了设备长期运行的稳定性。这篇文章会帮你理清选型中的关键判断点，从工作原理到配套方案一次说透。
三相并联电抗器选型时，这些关键点帮你避开弯路
21小时前一、为什么中性点设计是三相并联电抗器的核心？
中性点作为三相电流的汇流节点，直接影响着电抗器的均流性能和热稳定性。在
- 中性点接触不良导致局部过热，加速绝缘老化
- 管母机械强度不足引发振动，影响连接可靠性
解决方案是匹配电抗器类型与中性点结构，干式电抗器优先考虑散热，油浸式则要兼顾防渗漏。🔧
二、中性点管母如何与电抗器整体协同工作？

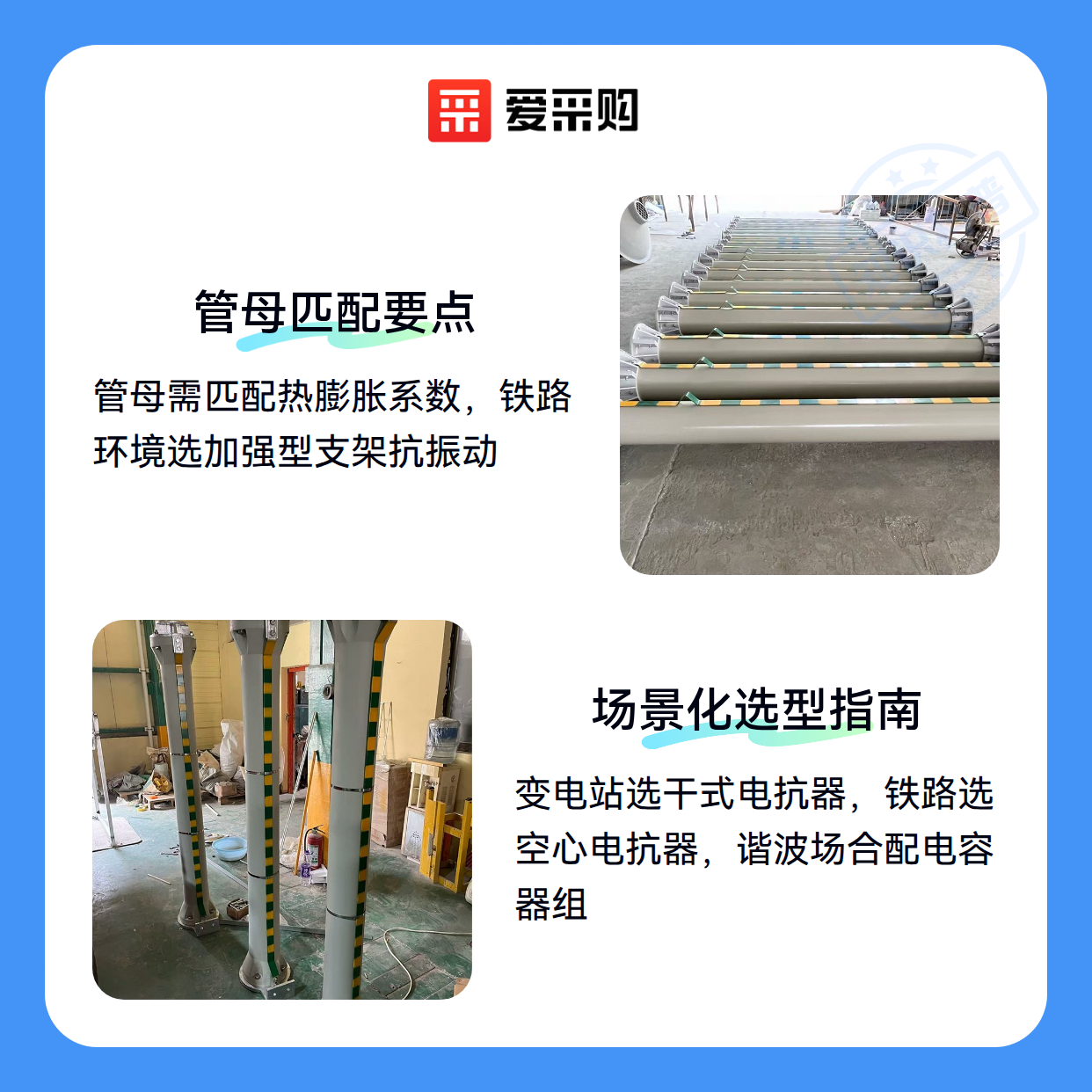

管母不仅是电流通道，还承担着机械固定和热量传导的作用。在铁路等振动环境中，中性点管母需要具备：
- 足够的截面面积保证载流量
- 弹性支撑结构缓冲机械应力
- 镀银处理降低接触电阻
这类场景下，专门设计的
关键判断点在于管母材质与电抗器绕组的热膨胀系数匹配度，避免温差变化导致连接松动。🔩
三、不同场景下该怎么选电抗器类型？
选型首先要明确主要补偿对象和安装环境：
- 变电站容性无功补偿：优先考虑
干式并联电抗器 ，维护简单且防火性能好 - 铁路牵引供电系统：选用
空心并联电抗器 ，抗振动且线性度更好 - 存在谐波污染的场合：可搭配
电容器组 或SVC静止无功补偿器 组成混合补偿系统
户外安装时还要关注绝缘子爬电距离，潮湿地区建议选择防污闪设计的
四、电抗器安装后容易被忽视的配套需求
主设备就位后，这些配套环节直接影响运行效果：
- 支撑系统：玻璃钢材质的
电抗器支架 能兼顾绝缘和抗震需求 - 保护装置：带差动保护的
电抗器保护装置 可预防绕组短路 - 监测手段：
电抗器绕组测温 光纤系统比传统PT100更抗干扰
支架高度要保证底部通风空间，一般不低于电抗器直径的1/2。📏
五、日常运维中三个关键检查项
多数故障都有早期征兆，建议定期关注：
- 听声音：铁芯松动会有规律性"咔嗒"声
- 看温度：局部热点通常先出现在中性点连接处
- 测振动：用简易测振仪检查支架振幅 加装电抗器监测系统能实现数据远程采集：
中性点连接螺栓建议每两年复紧一次，使用扭矩扳手按对角线顺序操作。🔧
根据系统电压等级和补偿容量先确定电抗器类型，再考虑中性点结构与配套方案。重点关注
