风电叶片加工中，立式磨床如何解决高精度磨削难题？

风电叶片这类大型复杂曲面的加工，对磨削设备的精度和稳定性要求近乎苛刻——这正是立式磨床的专长领域。它能同时完成端面、外圆和内孔的复合磨削，避免多次装夹带来的累积误差。

一、风电叶片加工为何特别依赖高精度磨削？

风电叶片长达数十米的曲面结构，需要保持微米级的轮廓精度才能确保气动效率。传统卧式磨床在加工这类大型工件时存在明显局限：

• 工件自重导致的变形难以控制
• 多次翻转装夹会引入重复定位误差
• 曲面接刀处容易产生波纹度突变

而高精度立式磨床通过立式布局和四轴联动，让工件在重力作用下自然贴合夹具，配合在线测量系统可实现单次装夹完成多面磨削。比如加工叶片根部法兰时，能同步控制端面平行度和内孔圆柱度。

叶片磨削不是简单的去余量，而是对气动轮廓的精密修整 🔧

二、立式磨床在风电叶片加工中的独特优势是什么？

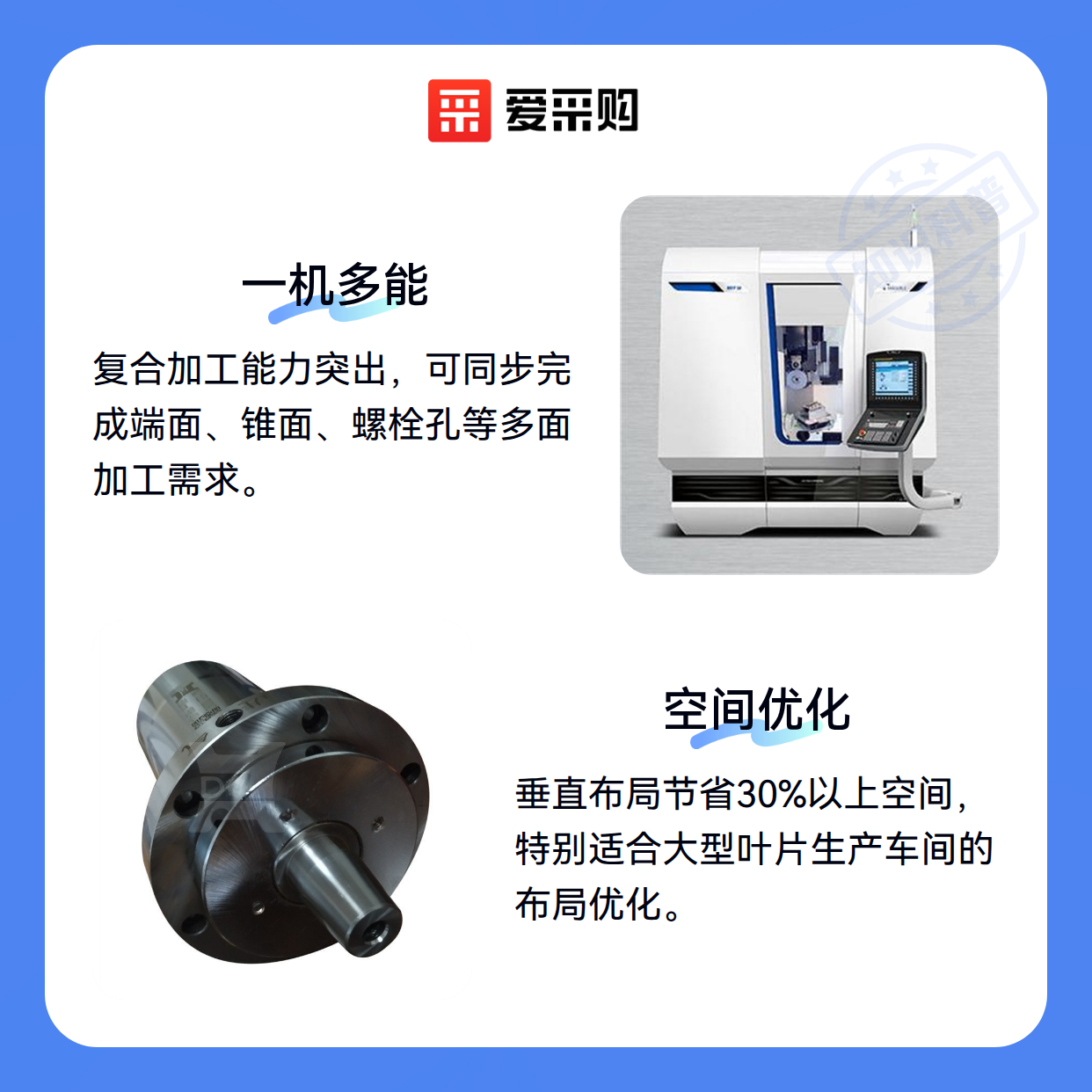

相比其他磨削设备，立式结构在风电领域展现出三大不可替代性：

• 抗变形能力：立式主轴承受径向切削力时刚性更强，适合叶片这类悬臂类工件
• 复合加工：通过C轴回转工作台，可完成叶片根部端面、锥面、螺栓孔的同步加工
• 空间节省：垂直布局比卧式设备节省30%以上占地面积，对大型叶片生产车间尤为重要

特别在加工钛合金轴承套等关键部件时，数控立式磨床的闭式静压主轴能保持≤1微米的圆度，这是确保风机主轴寿命的核心。

一机多能的设计，让叶片从粗磨到精磨不再需要转移产线 🏗️

三、风电行业如何选择最适合的立式磨床方案？

根据叶片不同部件的加工需求，可考虑三种技术路线：

1. 大型工件专用型
   适合叶片根部法兰加工，特点是：

   • 工作台直径≥1.5米
   • 配备重型静压导轨
   • 可选配在线圆度仪 大型立式磨床在这种场景下表现突出

2. 多面同步加工型
   针对叶尖楔形结构，优选：

   • 双砂轮头配置
   • 具备B轴摆角功能
   • 集成激光对刀系统

3. 柔性单元组合型
   适合多品种小批量生产，推荐：

   • 模块化设计的磨削中心
   • 带机械手接口
   • 支持工艺参数云端管理

选型关键不是追求最高参数，而是匹配叶片具体部位的工艺要求 📐

四、除了主机，风电叶片磨削还需要哪些关键配套？

高精度磨削是个系统工程，这些配套往往决定最终效果：

• 砂轮修整系统
  磨床修整器直接影响砂轮轮廓精度，对于叶片复杂曲面，建议选择带光学透视功能的金刚石修整器

• 智能控制系统
  叶片加工需要自适应调节磨削参数，具备力控功能的磨床控制系统能实时补偿材料弹性变形

• 热补偿装置
  大型铸件磨削产生的热量会导致精度漂移，需配合环境温控系统使用

忽略配套就像给赛车装普通轮胎——再好的主机也发挥不出性能 ⚙️

五、如何维护立式磨床以保证风电叶片加工精度？

风电叶片生产的连续性要求设备保持长期稳定，这三个维护要点最易被忽视：

1. 主轴预紧力定期检测
   建议每500小时用千分表检查磨床主轴轴向窜动，超过3μm需重新调整

2. 导轨防护管理
   叶片磨削产生的玻璃纤维粉尘极具磨损性，应每天检查磨床防护罩密封性

3. 冷却液过滤升级
   普通滤芯难以处理复合材料碎屑，建议采用磁性+纸芯双重过滤

预防性维护比故障维修更能保障叶片批次的稳定性 🛡️

风电叶片加工的特殊性，决定了立式磨床在精度保持、复合加工和空间效率上的综合优势。实际选型时，建议先明确叶片具体部位的工艺需求，再匹配对应规格的数控立式磨床和磨削中心，最后通过配套优化实现稳定量产。
