模具架选错承重，工厂搬迁多花20万

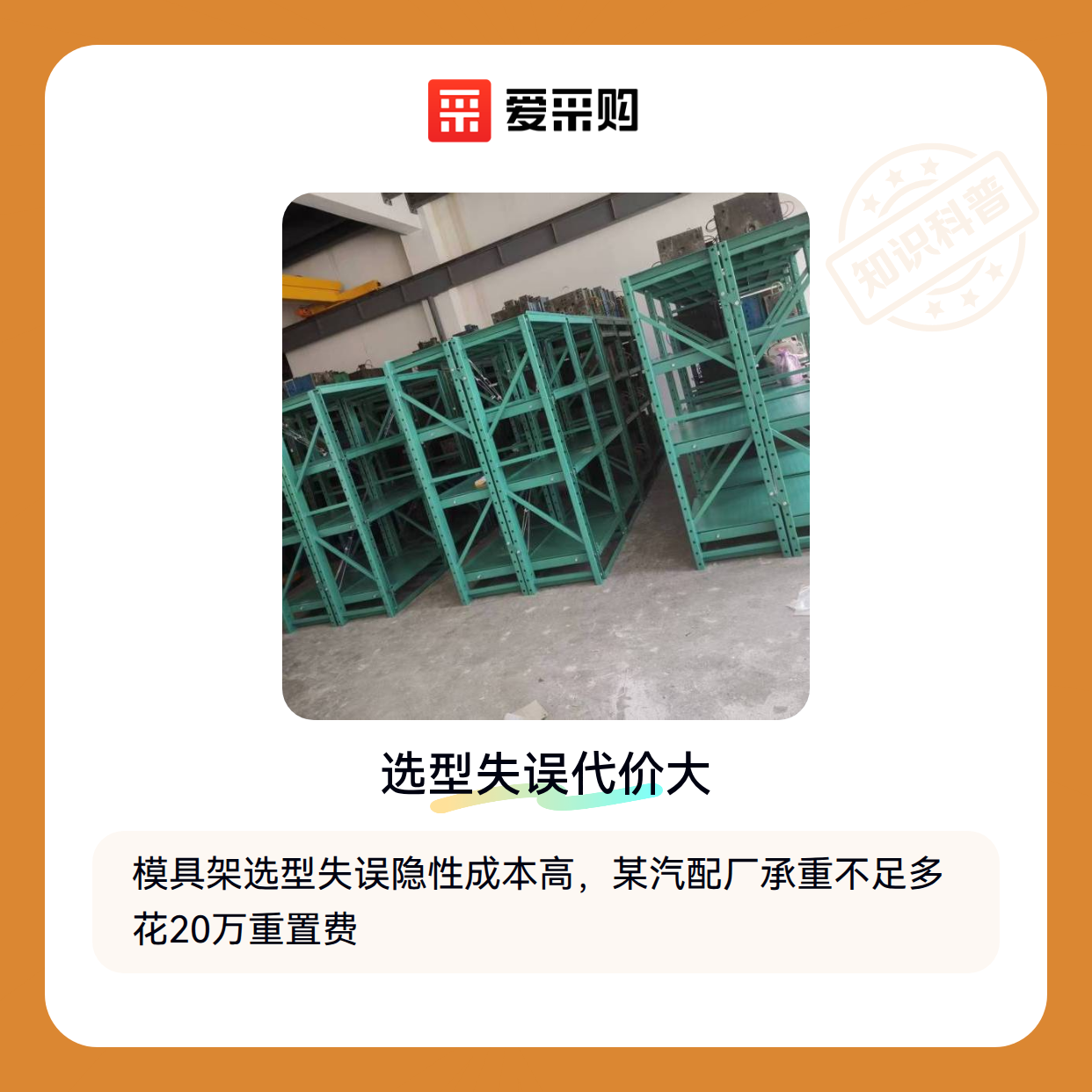

模具架选型失误带来的隐性成本，往往比采购时的价格差异更值得警惕。去年长三角某汽配厂因重型模具架承重不足导致搬迁时结构变形，最终多支出20万设备重置费用——这类问题其实通过前期合理选型完全可以避免。

一、为什么模具架不是简单的货架？

模具存储的特殊性决定了它需要专门的设计：

• 集中载荷：模具重量集中在接触点，普通货架层板易变形
• 频繁存取：冲压模具日均存取5-8次，结构需抗疲劳
• 尺寸多变：同一车间可能存放0.5-3吨不同规格模具

目前市场上主流方案是模块化设计的可拆卸模具架，比如这类采用冷轧型钢结构的配置：

关键区别：普通仓储货架按均布载荷设计，而电动模具架会额外强化立柱与横梁连接点，这正是汽配厂案例中忽视的重点。

二、承重指标和结构设计的隐藏门道

采购时最容易陷入的三个认知误区：

1. 标称承重≠实际承重
   动态载荷（移动模具时）通常只有静态标称值的60-70%
2. 结构稳定性≠材料厚度
   梯形槽钢设计比单纯加厚钢板更能抵抗侧向力
3. 层数配置≠越多越好
   每增加一层高度，底层立柱承受力矩呈几何级增长

⚠️ 测试报告中的"极限承重"是在实验室理想条件下测得，实际使用应按标称值的70%作为安全阈值。

三、注塑车间和冲压车间的方案能通用吗？

不同生产工艺对模具架的需求差异明显：

对于日均存取超过10次的冲压车间，带滚珠导轨的模具托盘系统能显著降低劳动强度：

而模具流转频率高的企业，可以考虑这种模块化组合方案：

四、买完模具架才发现需要这些配件？

实际使用中容易被忽视的配套需求：

• 定位装置：模具与架体间的防滑橡胶垫，减少搬运冲击
• 移动方案：重型架建议配置模具架滑轮组，但需注意：
  • 电动移动系统对地面平整度要求≤3mm/m
  • 手动推行款轮径应≥150mm

这类带刹车系统的移动配置能兼顾灵活性与安全性：

五、为什么同样规格的架子寿命差3倍？

安装和使用细节直接影响设备生命周期：

1. 倾斜度控制：立柱垂直度偏差应＜1.5‰，否则应力集中
2. 螺栓复紧：使用首月每周检查，后期每季度紧固
3. 载荷分布：单层存放多套模具时，重量差应＜30%

配套的专用模具架安装工具能确保施工精度：

建议保留完整的模具架说明书作为维护依据，特别是扭矩参数和防锈处理周期。

模具架选型本质是寻找存储效率与安全系数的平衡点。对于中小型企业，先从重型模具架基础款入手，再按产能扩张逐步升级；大型车间则建议直接采用模块化电动模具架系统，虽然初期投入高，但长期摊销成本更低。
