PCB埋嵌电感与传统电感，哪些场景下真的不能互换？

当你的电路设计需要高频稳定性和紧凑空间布局时，PCB埋嵌电感与传统电感就不仅仅是外观差异——前者在GHz频段和三维集成场景下具有不可替代的优势。

一、为什么埋嵌工艺会改变电感的物理特性？

PCB埋嵌电感与传统绕线电感的本质区别在于结构集成方式。

• 传统绕线电感通过铜线在磁芯上缠绕成型，存在明显的空气间隙和寄生电容
• 埋嵌电感直接蚀刻在PCB层间，导体与介质一体成型，减少了离散元件间的电磁干扰 这种结构差异直接导致高频场景下的性能分水岭。

实际布线时，传统绕线电感的引脚焊点会成为高频信号的瓶颈。而埋嵌结构的连续导体路径能保持更稳定的阻抗特性，这对GHz级信号的完整性至关重要。

当电路需要处理快速上升沿信号时，绕线电感的分布参数会引入更多振铃现象。此时埋嵌方案的低寄生特性就成为不可替代的优势。

二、什么频率下必须放弃传统绕线方案？

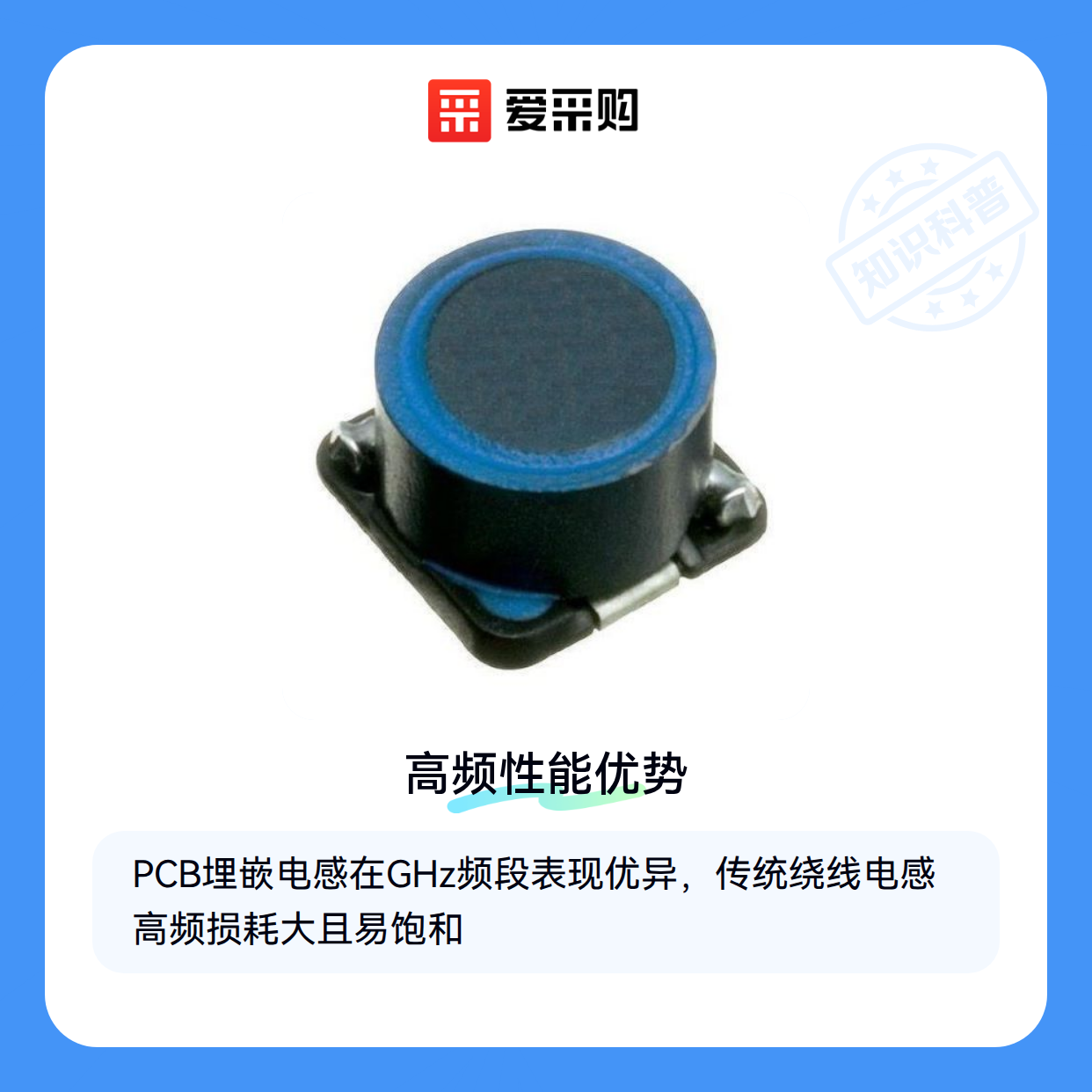

当工作频率超过500MHz时，传统绕线电感的Q值会急剧下降。

• 绕线结构的趋肤效应导致高频损耗明显增加
• 磁芯材料在GHz频段容易出现饱和现象
• 引脚焊点引入的寄生电感开始影响滤波效果

在毫米波雷达等应用中，即使选用0402封装的微型绕线电感，其高频响应仍不如埋嵌方案。因为尺寸缩小并不能改善磁芯材料的频率特性。

需要特别注意：某些标榜高频特性的绕线电感虽然能在特定频点保持较好Q值，但其整体频率响应曲线仍不如埋嵌电感平滑。这对宽带应用尤为关键。

三、当电路板空间成为瓶颈时，为什么传统电感可能无法胜任？

在多层堆叠或高密度集成的PCB设计中，传统表面贴装电感会占用宝贵的表层空间，而绕线电感则因高度限制难以垂直堆叠。埋嵌工艺通过将电感嵌入内层，释放了表层布局空间，同时允许在Z轴方向实现更紧凑的三维布线。 实际设计中常见的情况是：当板厚超过一定阈值或需要埋入其他被动元件时，传统电感的物理尺寸会成为无法绕开的障碍。

判断是否需要埋嵌方案的关键观察点：

• 板层数是否超过6层且存在阻抗控制需求
• 表层元件密度是否已导致布线通道不足
• 是否存在必须保留的表层测试点或接口区域
• 整体厚度是否受限于外壳或散热器安装空间

此时高频电路板的层压工艺质量直接影响埋嵌电感的稳定性。基材的介电常数一致性不好会导致电感值偏移，而铜箔粗糙度过高可能增加高频损耗。这也是为什么在航天卫星等场景中，混压板常被指定为埋嵌电感的必要载体。

四、四个维度判断：你的项目真的需要埋嵌电感吗？

从频率需求出发：

• 工作频率超过800MHz时优先考虑埋嵌方案
• 需要宽频带平坦响应时评估Q值曲线
• 存在多个频段耦合时检查近场干扰可能性

空间维度评估：

• 计算表层元件投影面积与布线通道占比
• 核对机械安装对板厚的限制条件
• 预估散热路径是否依赖表层铜箔

最后用可维修性测试收尾：

• 确认返修时是否接受局部拆层风险
• 评估测试探针能否接触关键网络
• 权衡故障率与维修成本的平衡点

通过这个框架可以避免因单方面追求小型化或高频性能导致的后续维护难题。
