高温管道保温：为什么硅酸铝仍是首选方案

高温管道保温选材时，最头疼的就是既要耐得住上千度高温，又要兼顾施工便捷性——这恰恰是硅酸铝材料几十年未被替代的核心优势。

一、当温度超过800℃时，大多数保温材料为何失效

传统岩棉、玻璃棉在高温下会出现纤维熔断，而硅酸铝的晶体结构在800℃以上才开始转化。这种特性源于其铝硅酸盐分子链的稳定性：

• 普通保温材料在600℃时导热系数急剧上升
• 含锆型硅酸铝通过添加氧化锆，可将耐温上限提升至1260℃
• 纤维交织形成的三维网络结构能有效阻隔热辐射

电厂锅炉这类持续高温场景，使用含锆配方的硅酸铝镁板 吸声降噪材料能同时解决保温和噪音问题。

二、从纤维结构看硅酸铝的耐温秘密

硅酸铝纤维的耐温性与其结晶度直接相关。甩丝工艺生产的纤维更长更柔韧，在高温下能保持结构完整：

• 非晶态纤维在900℃开始析出方石英晶体
• 晶相转化会导致材料收缩脆化
• 通过控制原料纯度（Al₂O₃含量＞45%）可延缓结晶过程

这也是为什么石化行业高温反应器优先选用硅酸铝纤维模块，其预压缩结构能抵消热胀冷缩带来的形变。

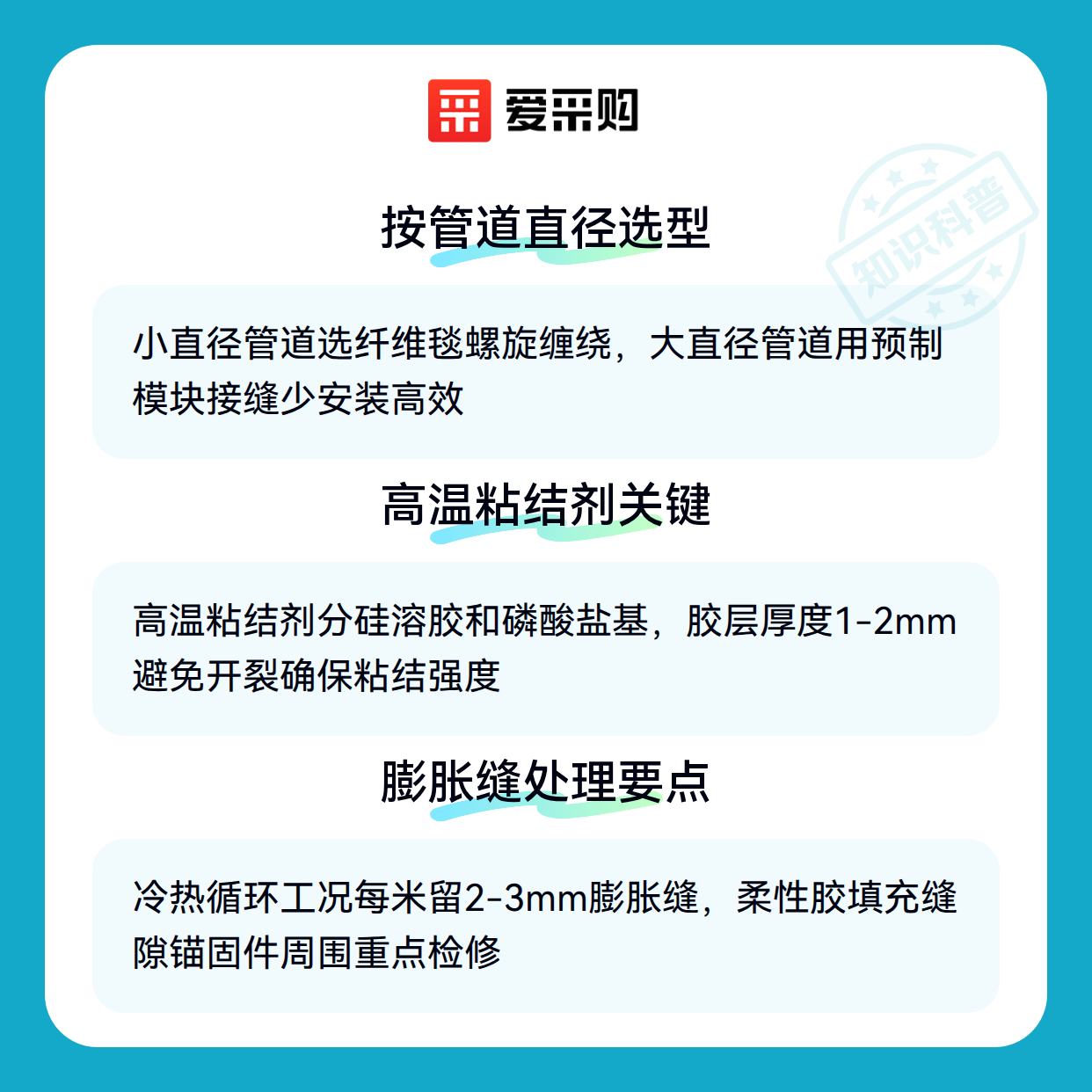

三、管道直径与温度梯度决定选纤维毯还是模块

不同形态的硅酸铝产品适用于特定场景：

• 纤维毯：适合φ＜200mm的管道，施工时采用螺旋缠绕
  • 优势：贴合曲面好，可现场裁剪
  • 局限：多层包扎时易产生接缝热桥
• 纤维板：适合平面设备如炉墙
  • 优势：抗气流冲刷，机械强度高
  • 注意：需配合耐火锚固件固定
• 预制模块：适合异形部位和大直径管道
  • 优势：安装效率高，接缝少
  • 关键：模块间要留3-5mm膨胀缝

四、粘接剂选错会让整个保温层前功尽弃

高温环境下普通胶粘剂会碳化失效，必须匹配专用粘结系统：

• 400-800℃区间：硅溶胶类粘结剂
• 800℃以上：磷酸盐基高温胶
• 关键指标：粘结强度＞0.1MPa（常温）/0.05MPa（高温）
• 施工要点：胶层厚度控制在1-2mm，过厚易开裂

五、冷热循环工况下最易被忽视的膨胀缝处理

硅酸铝材料在反复启停设备中最易出现的问题：

• 膨胀缝预留不足会导致挤压变形
• 建议每米长度留2-3mm伸缩间隙
• 缝隙填充要用柔性热硫化固化胶粘剂
• 检修时重点检查锚固件周围是否有裂纹

实际选型时要绘制热负荷曲线——持续1000℃以上工况选含锆型硅酸铝，间歇性高温可考虑普通型。管道弯曲部位优先用纤维毯+模块组合方案，既能保证密封性又便于后期维护更换。
