100厚岩棉板安装后开裂，问题可能出在采购时

如果采购时只盯着厚度参数，你可能已经埋下了岩棉板开裂的隐患——100mm厚的板材照样会在安装后出现裂缝，问题往往出在那些被忽略的隐形指标上。

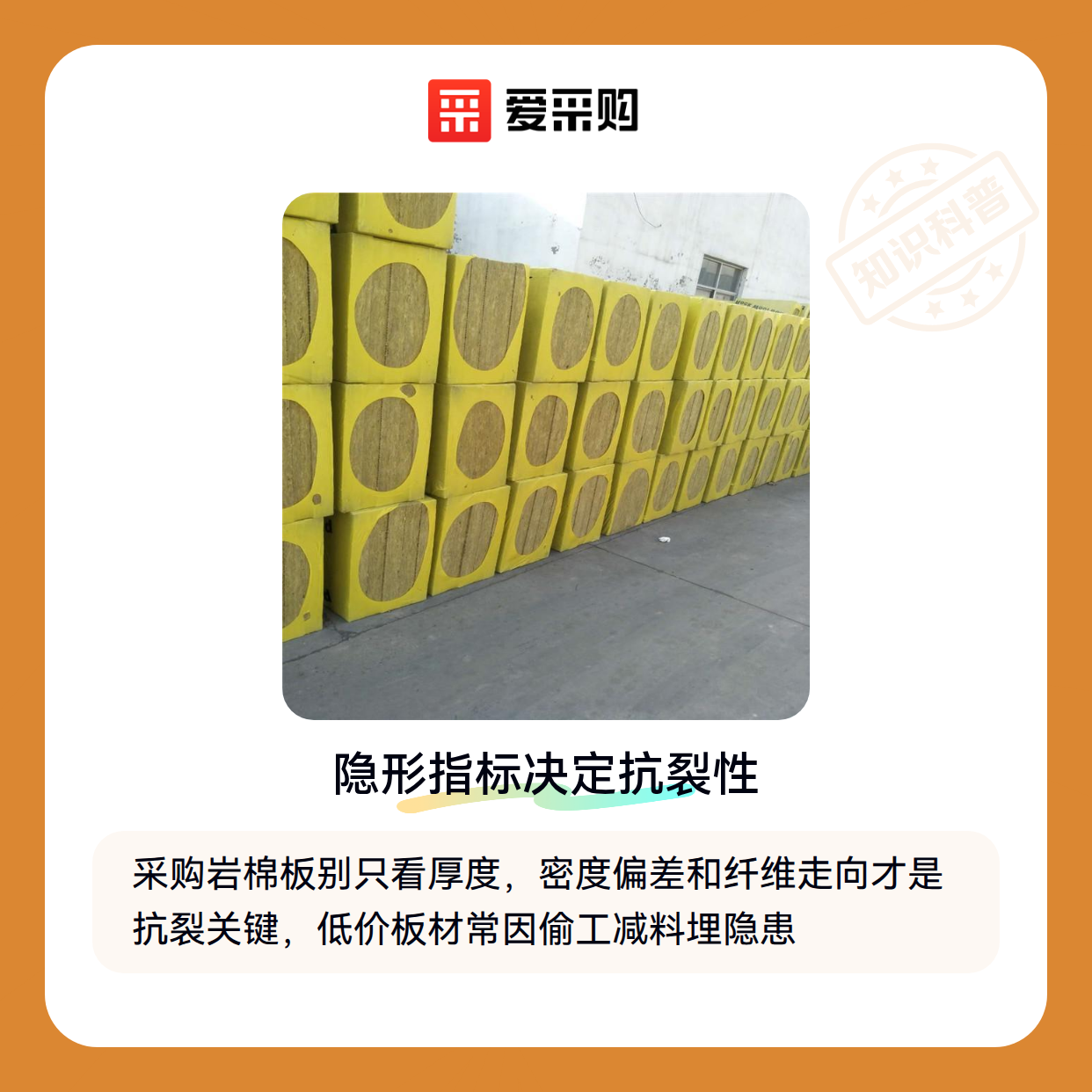

一、厚度只是开始：岩棉板真实性能的3个隐藏维度

当工地反馈"明明厚度达标却开裂"时，问题通常不在尺寸本身。这三个关键指标才是决定岩棉板能否扛住实际工况的核心：

• 密度偏差：实验室检测用标准密度样品，但低价板材常通过降低密度压缩成本，导致实际抗压强度不足
• 纤维走向：水平纤维的普通板材容易分层，竖丝岩棉板的纵向结构能提升30%以上抗拉强度
• 粘结剂含量：酚醛树脂含量低于5%的板材，遇潮后粘结力会快速衰减

玄武岩原料的玄武岩岩棉板在耐候性上表现更稳定，但要注意其密度是否达到工程标准。

二、为什么实验室数据不等于现场表现？

热桥效应和应力释放是现场问题的两大元凶。实验室单点测试时：

1. 板材四周有刚性夹具支撑，掩盖了边缘抗弯弱点
2. 恒温环境测试忽略了昼夜温差导致的膨胀收缩
3. 短期荷载试验无法模拟长期风压造成的疲劳损伤

特别是用于屋面岩棉板时，昼夜温差可能超过50℃，普通粘结剂会因反复伸缩而失效。这就是为什么有些送检合格的板材，安装三个月后就出现网状裂纹。

三、采购清单里容易漏掉的4项验证

除了常规的防火等级，这些关键验证能避开80%的后期问题：

• 憎水率实测：将样品浸水24小时，质量增加应≤5%（国标要求≤10%）
• 荷载系数匹配：风压较大地区要选抗拉强度≥15kPa的保温岩棉板
• 兼容性测试：用项目实际使用的粘结砂浆做小样粘贴测试
• 冷热循环实验：模拟当地极端温度变化10次以上观察形变

对于有更高防火要求的场景，聚氨酯保温板的闭孔结构能提供更好的气密性；而高温环境则适合选用硅酸铝纤维板这类耐热材料。

四、固定件选错会让再好板材也失效

见过最可惜的案例：选对了A级防火板材，却因固定件生锈导致整个保温层脱落。配套系统要注意：

• 锚固钉材质：镀锌层厚度≥5μm才能应对潮湿环境，不锈钢材质更适合沿海地区
• 防水层衔接：防水透气膜要伸出保温层至少100mm，并用网格布加强接缝处
• 应力分配：每平米不少于6个锚固点，边缘间距加密到150mm

五、验收时大多数人不检查这个关键界面

板材与结构件的接缝处是后期开裂的高发区，这三个细节能大幅降低风险：

1. 窗框周边要先用粘结砂浆做45°斜坡过渡
2. 穿墙管道周围预留20mm伸缩缝并用柔性密封胶填充
3. 阴阳角处加装L型金属护角，用保温钉双重固定

真正可靠的保温系统，需要把防火岩棉板的物理性能、配套件的耐久性以及施工工艺视为一个整体。下次采购时，不妨带着这份检查清单去验证供应商的解决方案是否经得起现场考验。
