IGBT和MOSFET到底怎么选？关键差异别忽视

在电力电子设计中，IGBT和MOSFET的选择往往让工程师陷入两难——看似相似的开关器件，实际应用中却可能带来完全不同的系统表现。本文将帮你理清关键差异，避免因选型不当导致的效率损失或可靠性问题。

一、结构差异如何影响基础性能？

IGBT和MOSFET的根本区别源于内部结构：

• IGBT结合了MOSFET的栅极控制和双极型晶体管的大电流特性，适合中高压场景
• MOSFET凭借纯单极载流子机制，在高频开关场景表现更优

这种物理差异直接决定了二者的基础特性边界。例如采用SOP8封装的MOSFET驱动器（如英飞凌系列）更注重高频响应，而IGBT模块则需要更强的电流承载能力。

理解结构原理是选型的第一步，接下来需要关注实际工作条件下的损耗特性差异。

二、为什么不能只看导通电阻？

损耗特性是选型的核心考量，但需注意：

• 低频大电流场景：IGBT的导通损耗优势更明显
• 高频开关场景：MOSFET的开关损耗更低

实际设计中常出现的误区是过度关注导通电阻参数，而忽略开关损耗随频率的指数级增长。例如在电机驱动应用中，即便采用低导通电阻的MOSFET模块，高频PWM控制时整体效率可能反而不如IGBT。

下一环节将具体分析不同电压/频率组合下的选型策略。

三、电压和频率如何决定IGBT与MOSFET的选型？

选择IGBT还是MOSFET的核心依据是工作电压和开关频率的组合需求。这两种器件在性能上的本质差异，决定了它们在不同应用场景中的适用性边界。

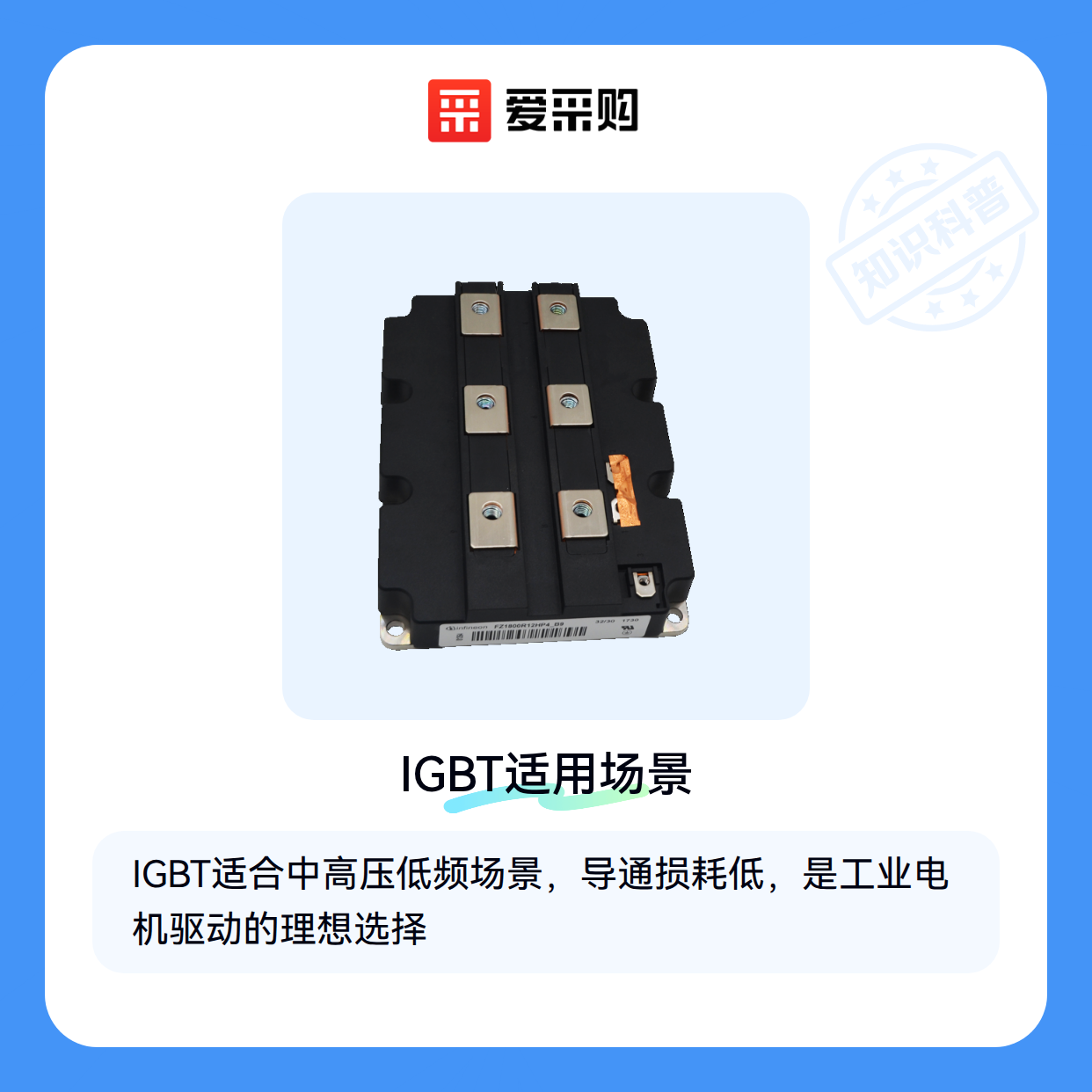

• 高压低频场景（如工业电机驱动、新能源逆变器）：IGBT凭借更低的导通损耗优势明显，尤其当电压超过600V时
• 中高频中压场景（如开关电源、车载充电器）：MOSFET的快速开关特性可显著降低动态损耗
• 超高频低压场景（如DC-DC转换器）：MOSFET几乎是唯一选择，此时栅极电荷成为关键参数

绝缘栅双极晶体管在高压领域的优势不仅来自结构特性，其模块化设计还能进一步降低系统复杂度。对于需要1200V以上耐压的变频器或光伏逆变器，集成度更高的IGBT模块往往比分立MOSFET方案更可靠。

新兴的氮化镓晶体管正在改写高频高功率场景的规则书。当工作频率突破MHz级别时，传统硅基MOSFET的开关损耗会急剧上升，而氮化镓器件凭借更低的栅极电荷和输出电容，能同时兼顾高频效率和功率密度。

实际选型时需要特别注意电压尖峰和热设计的余量预留。IGBT的关断拖尾电流可能导致电压过冲，而MOSFET的体二极管反向恢复特性在桥式电路中可能引发额外损耗。这些隐性因素会直接影响配套驱动电路和散热方案的选择。

四、为什么选对散热方案和驱动电路同样重要？

采购IGBT或MOSFET后，散热和驱动电路的匹配设计往往成为影响实际性能的关键因素。即使选择了参数匹配的主器件，若散热方案不足或驱动电路响应速度不匹配，仍可能导致器件过热损耗或开关效率下降。

• 散热设计需根据器件功耗和工作环境选择：紧凑空间需要高导热材料配合强制风冷，而大功率应用则需考虑工业翅片式散热器与导热硅脂的组合方案
• 驱动电路要匹配开关特性：MOSFET需要更快的驱动IC应对高频开关，而IGBT则需关注栅极电荷释放速度以防止误导通

以导热硅脂为例，其填充效果直接影响散热器与器件间的热阻。选择时需平衡导热系数与工作温度范围，高温应用建议优先考虑抗老化性能稳定的型号。同时注意施工厚度控制，过厚反而会形成隔热层。

配套系统的兼容性测试应在器件上电前完成，用示波器探头验证驱动波形是否干净，避免因寄生电感导致电压震荡。这些细节往往决定了整套方案的长期可靠性。

五、如何避免PCB布局中的隐形损耗？

实际安装时，器件引脚布局和走线设计对EMI和开关损耗的影响常被低估。IGBT的集电极-发射极回路应尽可能短，MOSFET则需重点优化栅极驱动回路。

• 大电流路径避免直角走线：采用弧形或45°转角减少高频涡流损耗
• 敏感信号线远离功率回路：防止开关噪声耦合到控制电路
• 接地层分区设计：功率地与信号地单点连接可降低共模干扰

焊接质量同样关键，特别是对于SMD封装的功率器件。使用带ESD防护的恒温焊台，温度控制在器件规格书推荐范围内，避免反复加热导致内部键合线损伤。焊接后建议用热风枪对焊点进行退火处理，减少机械应力。

定期维护时，除了清洁散热器积尘，还应检查绝缘垫片是否老化。用防静电手套操作可避免人体静电击穿栅极，而防静电镊子则适合更换损坏的贴片器件。这些细节处理能显著延长设备寿命。

选择IGBT还是MOSFET本质是系统级决策——先根据电压/频率确定核心器件类型，再评估散热和驱动配套的可行性，最后落实到安装维护的具体条件。这种从场景到细节的递进思维，比单纯比较器件参数更能避免后续使用隐患。
