当你在半导体检测或材料分析中需要纳米级表面形貌测量时，干涉显微镜可能是唯一能满足精度要求的工具。它的独特光学设计能捕捉到传统显微镜看不到的微观起伏，这对质量控制至关重要。
干涉显微镜选型时需要关注的五个维度
14小时前一、为什么干涉显微镜在精密测量中不可替代？
干涉显微镜的核心优势在于它利用光的干涉原理，将不可见的微观高度差转化为可视化的干涉条纹。这种技术能实现：

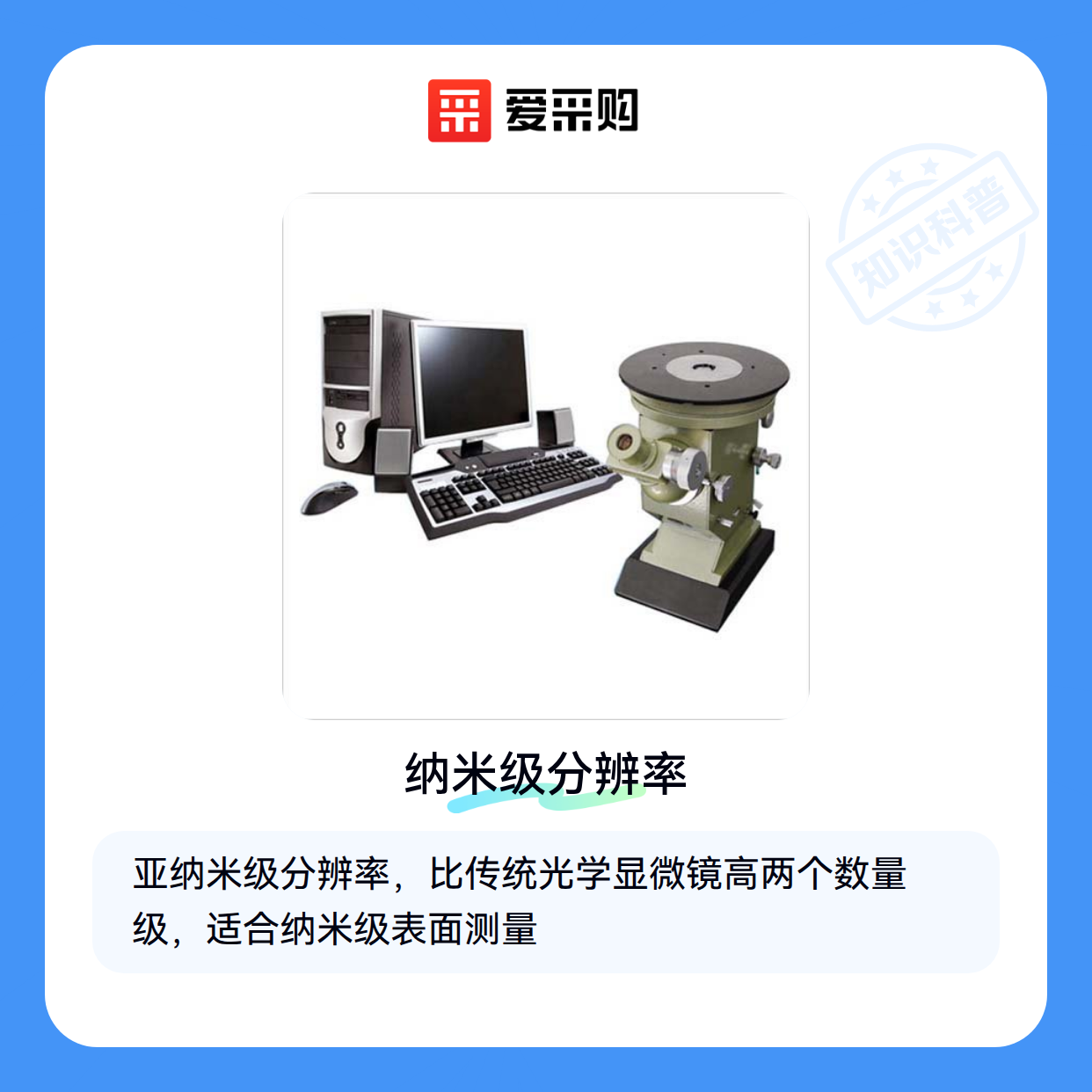

- 亚纳米级分辨率：比传统光学显微镜高两个数量级
- 非接触测量：避免探针式仪器可能造成的样品损伤
- 三维形貌重建：通过
相移干涉显微镜 技术生成真实表面拓扑图
在晶圆缺陷检测中，它能识别0.1μm的划痕；在光学镀膜行业，可测量膜厚均匀性；连石墨烯的层数都能通过
⚡ 关键结论：当你的测量需求进入纳米尺度，干涉显微镜几乎是唯一经济可行的光学解决方案。
二、干涉显微镜的分类与技术差异
根据光源和信号处理方式的不同，主流类型包括：
白光干涉型
使用宽谱光源，适合大范围粗糙度测量，如这款白光共焦干涉显微镜 能同时处理微米级起伏和纳米级粗糙度激光干涉型
单色激光提供更高信噪比，激光干涉显微镜 特别适合超光滑表面测量，但动态范围较小相移干涉型
通过相位移动算法提升分辨率，在半导体检测中可识别深宽比达10:1的沟槽
技术差异直接影响测量表现：白光型更适合多样化产线需求，激光型在实验室超精密场景更优，而相移技术对复杂形貌的还原度最高。
三、如何根据需求选择最合适的干涉显微镜？
选型时要重点评估五个维度：
测量范围
300mm晶圆检测需要大视场型号，而MEMS器件测量可能只需50mm工作台垂直分辨率
薄膜测量需要1nm级分辨率，一般金属表面5nm足够样品适应性
透明材料需配微分干涉显微镜 的偏振光组件，高反射表面则要防眩光设计环境稳定性
车间使用的抗振要求比实验室高10倍，这款研究级干涉显微镜 的主动隔振系统能消除1μm振幅振动数据输出
产线需要实时SPC分析功能，研发则更关注原始数据导出格式
当预算有限或需要活细胞观测时，
⚡ 关键结论：先明确测量对象的关键参数阈值，再匹配对应的技术方案，避免为过剩性能买单。
四、干涉显微镜使用中需要哪些配套设备？
采购主机只是开始，这些配套设备直接影响使用体验：
校准系统
干涉仪校准板要定期验证，标准板的平整度误差应小于仪器指标的1/3样品台
高精度测量必须配合精密位移台 ，电动型可实现自动化扫描环境控制
温控罩能减少热漂移，隔振台可消除地面振动影响辅助光学件
不同倍率物镜、参考镜和滤光片组构成完整测量系统
⚡ 关键结论：配套设备预算应占总投资15-20%，否则再好的主机也无法发挥性能。
五、干涉显微镜使用中的常见问题与解决方案
这些实操经验能帮你避开80%的测量误差：
条纹对比度低
清洁参考镜和分光镜，调整光源亮度至60-80%饱和区数据跳变
检查精密位移台 的重复定位精度，环境振动超限时启用主动隔振软件分析误差
使用专业图像分析软件 时，要正确设置边缘检测算法和滤波参数长期漂移
每小时用内置校准功能校验基准面，温度波动大时缩短至30分钟
⚡ 关键结论：建立标准操作流程(SOP)比设备本身更重要，特别是多人共用时。
采购干涉显微镜本质是构建完整的测量系统，需要主机、配套、软件和环境四位一体协同。根据核心测量需求确定技术路线后，
