霞石粉作为工业原料，选错类型可能导致产品强度不足、色泽偏差甚至生产线停机——陶瓷釉料需要的高白度与玻璃熔块追求的低熔点根本是两种性能指标。
不同行业用霞石粉，选对类型才能事半功倍
4小时前一、为什么陶瓷厂和玻璃厂用的霞石粉不是同一种？
- 陶瓷行业的核心诉求是降低烧成温度，
霞石粉 中的钠钾成分能有效替代部分长石，但必须控制铁含量低于0.3%以避免釉面发黄。某陶瓷厂曾因使用Fe₂O₃超标的原料导致整窑产品色泽降级。 - 玻璃行业更关注熔融流动性，需要
玻璃原料霞石粉 具备更低的软化点。河北某玻璃厂通过改用高钠型霞石粉，将熔炉温度降低了50℃左右。 - 涂料领域则侧重填充性和化学稳定性，325目细度的
涂料填充霞石粉 既能保证分散性，又不会过度影响体系粘度。
当前市场上
二、化学成分如何决定工业适用性？
- 钠钾比：Na₂O含量高的更适合玻璃行业（降低熔点），K₂O占比大的更匹配陶瓷釉料（增强光泽度）
- 杂质控制：
- Fe₂O₃＞0.5%时会导致陶瓷显色异常
- CaO含量过高会影响玻璃透光率
- 烧失量：超过1.2%的原料在高温段会产生气泡，不适合精密陶瓷制备
某耐火材料厂曾因忽略MgO含量指标，导致浇注料在1200℃时出现结构疏松。工业级霞石粉的化学稳定性往往比纯度更重要。
三、涂料、陶瓷、玻璃行业分别该选什么规格？
| 行业 | 关键指标 | 典型参数 |
|---|---|---|
| 涂料 | 细度≥325目，白度≥85% | 筛余量≤5%，CaO<0.8% |
| 陶瓷釉料 | 白度≥90%，Fe₂O₃≤0.3% | 钾钠比3:7，烧失量≤1% |

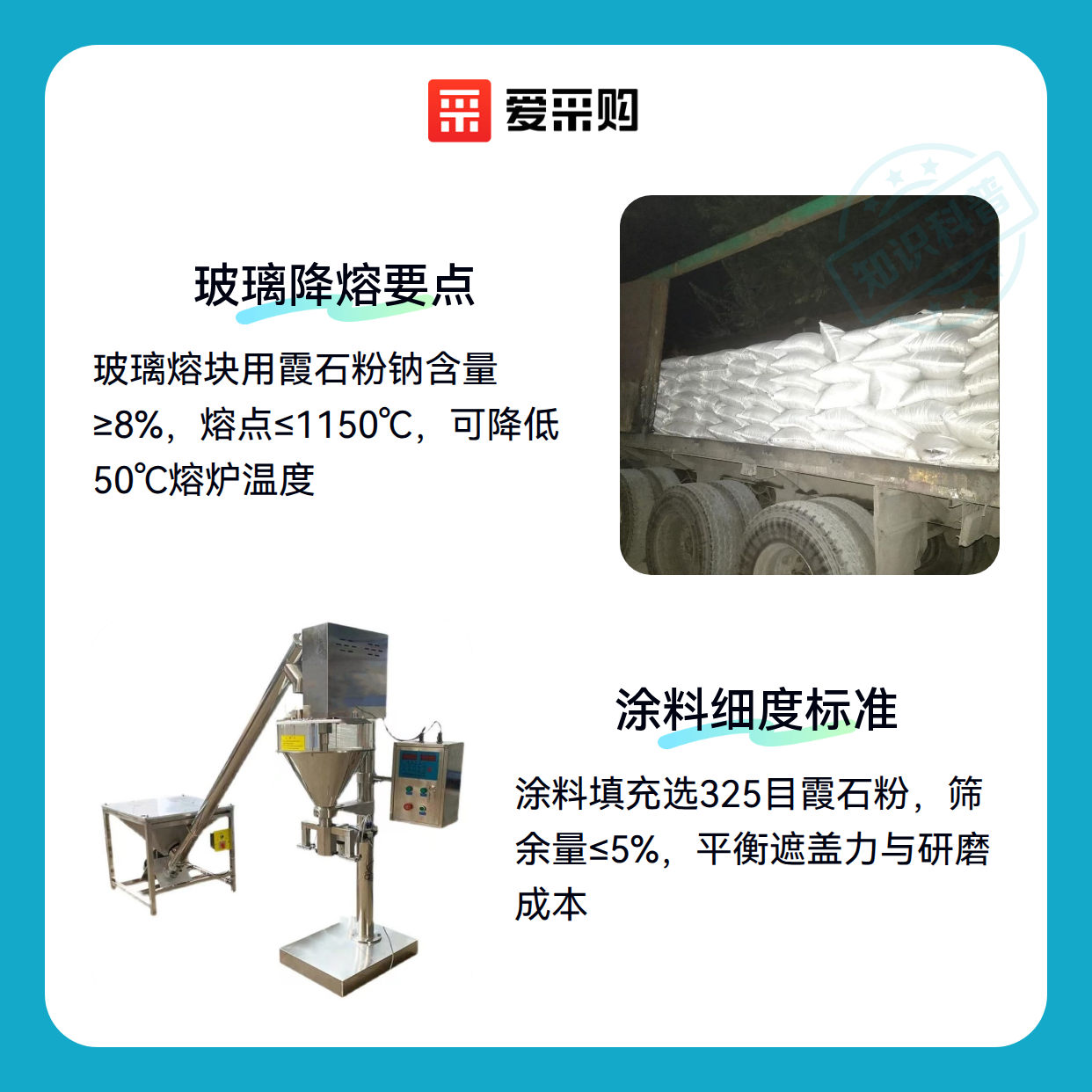

| 玻璃熔块 | Na₂O≥8%，熔点≤1150℃ | 粒度40-80目，无可见杂质 |
- 涂料领域优先考虑涂料填充霞石粉的性价比，325目规格既能保证遮盖力，又不会过度增加研磨成本
- 建筑陶瓷需要
陶瓷用霞石粉 具备更严格的铁钛控制，而日用瓷可适当放宽白度要求 - 药用玻璃必须检测砷铅含量，普通瓶罐玻璃则可接受Fe₂O₃≤0.5%
四、买完霞石粉后才发现需要这些配套设备？
- 筛分环节：40-200目
304不锈钢旋振筛 能有效去除结块，某涂料厂因直接使用未筛分原料导致喷涂出现颗粒 - 输送系统：密闭式
粉体输送设备 可防止扬尘，尤其对钠含量高的霞石粉至关重要 - 包装标准：吨袋包装需配合防潮内衬，散装运输建议配置吨袋拆包站
五、为什么同样的霞石粉，不同工厂的成品率差30%？
- 储存条件：含水率超过0.5%会导致预混结块，必须存放在湿度≤60%的库房
- 混合工艺：建议使用
粉体混合机 进行三维混料，某企业因采用普通搅拌机导致组分偏析 - 投料顺序：应先与
高岭土 等惰性填料预混，再加入活性成分 - 温度控制：夏季运输后需静置24小时再使用，避免热料直接入仓
选霞石粉本质是选化学配方——先明确终端产品对钠钾比、白度、熔点的要求，再倒推原料规格。当性能与成本冲突时，
