IGBT串联驱动电路选型时，哪些关键因素容易被忽略？

选择IGBT串联驱动电路时，你是否只关注了电压和电流参数，却忽略了实际应用中的关键细节？本文将帮你梳理那些容易被忽视的选型因素，确保你的选择真正匹配使用场景。

一、IGBT串联驱动电路的核心作用与常见误区

IGBT串联驱动电路的核心功能是确保多个IGBT模块在串联工作时同步开关，避免因时序差异导致的电压不均或过热问题。然而，许多用户误以为只要参数匹配就能直接使用，忽略了动态响应和隔离设计的实际影响。

常见误区包括：

• 仅对比静态参数（如耐压值），忽略开关频率对驱动能力的要求
• 未考虑不同IGBT厂商的模块特性差异，导致驱动信号不兼容
• 低估了电磁干扰（EMI）对串联电路稳定性的影响

这些误区可能让看似匹配的电路在实际运行时效率打折，甚至缩短设备寿命。接下来需要重点关注哪些隐性指标？

二、为什么同样的IGBT串联驱动电路效果差异明显？

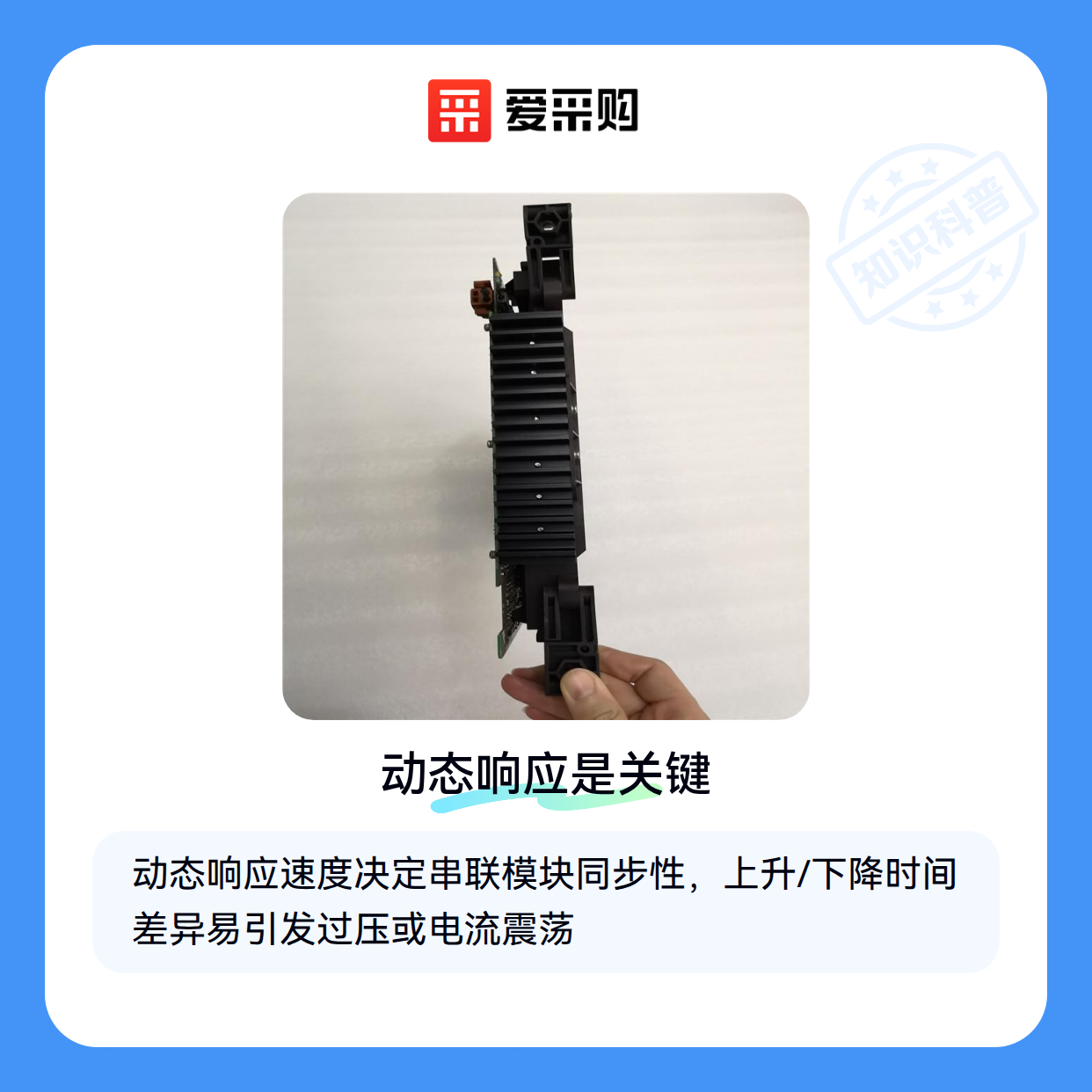

动态响应速度是串联驱动电路的关键隐性指标。在高压大电流场景下，即使标称参数相同，驱动信号的上升/下降时间差异会导致串联模块的开关不同步，引发局部过压或电流震荡。

另一个容易被忽视的因素是隔离耐压能力。串联拓扑中每个IGBT模块的参考地电位不同，若驱动电路的隔离设计不足，可能造成信号串扰或绝缘失效。

最后，散热设计往往被低估。串联电路的功耗分布不均，驱动芯片的持续工作温度会显著影响长期可靠性——这不是简单看散热片尺寸就能判断的。

这些隐藏差异决定了：选型时不能只看规格书首页的粗体参数，必须结合具体应用场景评估动态性能。

三、高压与低压场景下，IGBT串联驱动电路如何针对性选型？

选择IGBT串联驱动电路时，首要考虑的是电压等级与实际应用场景的匹配度。高压场景（如电力传输、工业变频器）需要关注绝缘强度和抗干扰能力，而低压场景（如消费电子、小型电机驱动）则更看重响应速度和能耗控制。

• 高压应用：需确保驱动电路能承受瞬间电压波动，避免击穿风险。此时栅极驱动器的隔离性能和耐压等级是关键指标。
• 低压应用：应优先选择开关损耗低、信号传输延迟小的方案，这对PWM控制精度影响显著。

对于需要短路保护的场景（如风电变流器），建议选择集成保护功能的驱动模块。这类模块通常内置去饱和检测电路，能在微秒级响应过流事件，比外置保护方案更可靠。但需注意保护阈值是否可调，以适应不同功率等级的IGBT模块。

若系统空间受限（如车载充电机），紧凑型驱动电路比传统分立方案更有优势。此时可关注集成度高的半桥栅极驱动器，它们将电平移位、隔离供电等功能封装在单芯片内，能显著减少PCB面积占用。

最终选型时，建议先用实际工况参数（如开关频率、母线电压）筛选基础型号，再对比不同方案的动态响应曲线和温升数据。这样能避免仅凭标称参数选择导致的后期适配问题。

四、为什么主设备到位后，散热和测试环节仍可能成为瓶颈？

采购IGBT串联驱动电路后，许多用户会发现实际运行效果与预期存在差距，问题往往出在配套环节。例如，即使驱动电路本身性能优异，若散热处理不当，长期高温工作仍会导致元件加速老化甚至故障。

散热膏的选择直接影响热传导效率，尤其在高频开关场景中，普通硅脂可能因高温挥发或干涸而失效。此时需要具备高热导率且耐高温的专用IGBT散热膏，其低渗油特性可避免污染周边电路。

另一个常被低估的配套需求是测试工具。串联驱动电路的动态性能验证需要专用测试夹，普通万用表探头可能因接触电阻或电磁干扰导致读数偏差。例如，带屏蔽设计的驱动电路测试夹能更准确捕捉栅极信号波形，帮助快速定位驱动延迟或震荡问题。

配套设备的投入并非简单叠加，而是要根据主设备的工作模式做系统匹配：

• 连续运行场景需重点强化散热（如散热膏+强制风冷组合）
• 多节点串联系统需配备隔离型测试工具防止信号串扰
• 高频应用需注意配套滤波器的频带匹配

五、安装调试阶段最容易踩的三个坑

即使选对配套设备，安装调试阶段的细节疏漏仍可能导致性能打折。最常见的问题是散热膏涂抹方式——过厚会增大热阻，过薄则可能覆盖不全。理想状态是形成能填充微观空隙但不溢出焊盘的均匀薄膜。

测试环节也有隐性门槛：

1. 测试夹接触压力不足会导致接触电阻波动，建议选用带弹性结构的专业夹具
2. 多通道测试时未做同步触发可能误判时序关系
3. 忽略环境温度对栅极电阻测量的影响

维护阶段需特别注意清洁问题。积尘会降低散热效率，但直接用气枪吹扫可能将导电颗粒吹入电路间隙。更稳妥的做法是先用防静电刷初步清理，再配合专用电路板清洁剂处理顽固污渍。

IGBT串联驱动电路的选型决策应遵循场景→主设备→配套→使用的顺序：先明确工作频率、环境条件等核心参数需求，再匹配驱动电路规格，接着规划散热和测试方案，最后细化安装维护流程。这种系统化思维比单纯比较主设备参数更能保障长期稳定运行。
