高速ADC选型时，这些点帮你提前踩坑

当你在设计数据采集系统时，高速ADC的选择往往决定了整个系统的性能上限。选对了，信号处理如虎添翼；选错了，再好的后端处理也救不了前端的数据损失。

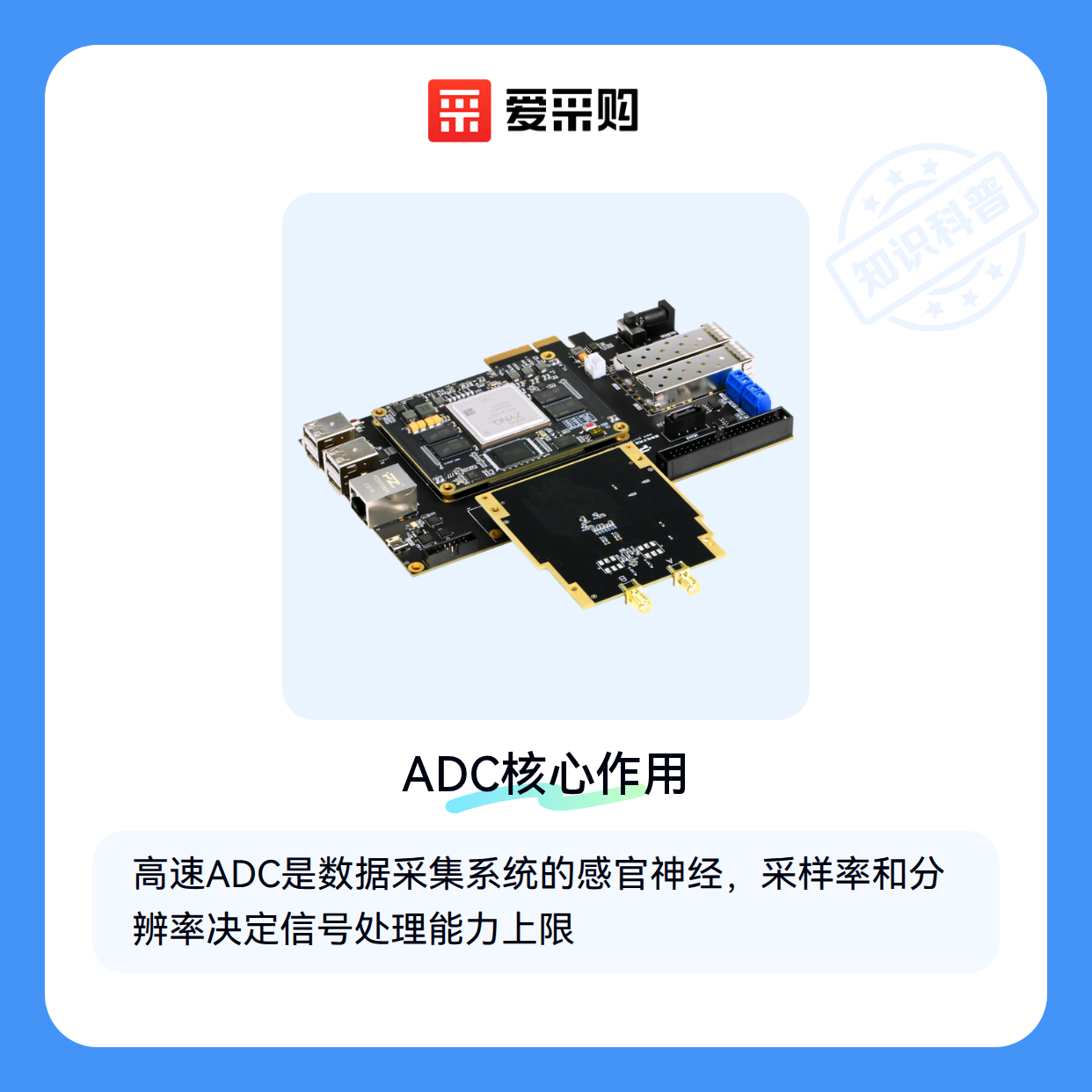

一、高速ADC在数据采集系统中的核心作用

在雷达、医疗成像或通信系统中，高速模数转换器就像系统的"感官神经"，负责将模拟信号快速准确地转换为数字信号。它的采样率和分辨率直接决定了系统能捕捉多快的信号变化、能分辨多细微的信号差异。比如在5G基站中，需要处理GHz级射频信号；在工业检测中，要捕捉微秒级的瞬态波形——这些场景下，普通ADC就像用漏勺接水，而高速ADC才是精准的量杯。

目前主流方案中，ADC数据采集卡这类集成化设备更适合快速部署，而分立式ADC芯片则给定制化设计留出更大空间。无论哪种形式，核心指标都围绕三个维度：速度、精度和功耗。

二、高速ADC选型的关键维度

选型时最容易陷入的误区是孤立看待参数。实际上，这三个维度需要动态平衡：

• 速度与精度的博弈：采样率翻倍可能意味着分辨率减半，像AD7766BRUZ这类24位128K采样率的器件就更适合高精度中速场景
• 通道数量的代价：多通道ADC看似省空间，但共享采样保持电路时，实际吞吐量可能打折扣
• 接口类型的隐藏成本：SPI接口虽然节省引脚，但传输效率可能成为瓶颈，PCIe接口的高速ADC更适合大数据量场景

关键结论：没有"最好"的ADC，只有最匹配场景的解决方案。⚡

三、不同应用场景下的高速ADC选择

根据典型应用场景，可以分成这几类选择路径：

• 超宽带信号处理
  需要超高速ADC应对GHz级瞬时带宽，像示波器用的UXR0104B这类10位128GSa/s器件，虽然分辨率不高，但能完整捕获射频脉冲波形。代价是功耗和价格呈指数级上升。

• 便携式医疗设备
  低功耗高速ADC是刚需，比如ADC12D1800CIUT在12位分辨率下保持1.8GSa/s采样率，同时功耗控制在瓦级，适合电池供电的超声探头。

• 工业在线检测
  更看重长期稳定性而非极限参数，AD7766BRUZ这类24位ADC配合自校准功能，能在车间环境温度波动下保持测量一致性。

关键结论：先锁定应用场景的关键需求，其他参数再做妥协。⚡

四、高速ADC的配套设备有哪些？

买完ADC芯片只是开始，这些配套设备往往被忽视却至关重要：

• 时钟发生器
  ADC性能的90%取决于时钟质量。像AD9516-3BCPZ这类低抖动时钟源，能避免采样时间误差导致的信号失真。

• 评估板
  直接验证ADC在实际电路中的表现，比如高速ADC评估板能快速测试信噪比和有效位数，避免量产时才发现layout问题。

关键结论：配套设备的成本可能占整体预算30%，但能100%发挥ADC性能。⚡

五、高速ADC使用中的常见问题与解决方案

实际部署时最容易踩的这些坑，提前预防能省去后期返工：

• 信号链阻抗失配
  高速信号在PCB走线上会产生反射，需要ADC驱动放大器做阻抗缓冲。ADA4940-1ARZ这类差分驱动器能提供低噪声增益，避免信号完整性恶化。

• 数据处理瓶颈
  高采样率ADC产生的数据流可能压垮MCU，搭配FPGA开发板做预处理是更优方案。像Xilinx Zynq系列既能做实时滤波，又能通过ARM核运行控制算法。

关键结论：信号链是个系统工程，局部优化不如全局匹配。⚡

选高速ADC就像组足球队——前锋（采样率）、中场（分辨率）、后卫（功耗）要各司其职，还得有好的教练（时钟）和后勤（配套）。从高速模数转换器核心参数出发，到时钟发生器等配套选择，最终落地到FPGA开发板的数据处理，每个环节都需要协同设计。
