储能高压箱选型的三大核心维度

当储能系统需要接入10kV以上电网时，高压箱的选型直接关系到整个系统的安全性和转换效率。这篇文章会帮你理清三个关键决策维度：电压适配能力、绝缘防护等级和散热设计逻辑。

一、为什么储能高压箱与传统配电箱不同

储能系统的高压箱面对的是双向电流、高频充放电的工况，这与常规配电箱的稳态运行有本质区别：

• 电流方向复杂：既要处理电网侧输入，又要应对储能电池组的反向输出，需要配置特殊的高压环网箱结构
• 瞬时负荷波动大：充放电转换时的电流冲击可能达到额定值的3-5倍，普通高压控制箱的接触器容易烧蚀
• 谐波含量高：PCS（变流器）产生的谐波会加速绝缘老化，需要更高标准的介质材料

结论：储能场景下的高压箱本质上是定制化产品，不能简单套用配电房标准方案。⚡

二、储能高压箱的三大技术分水岭

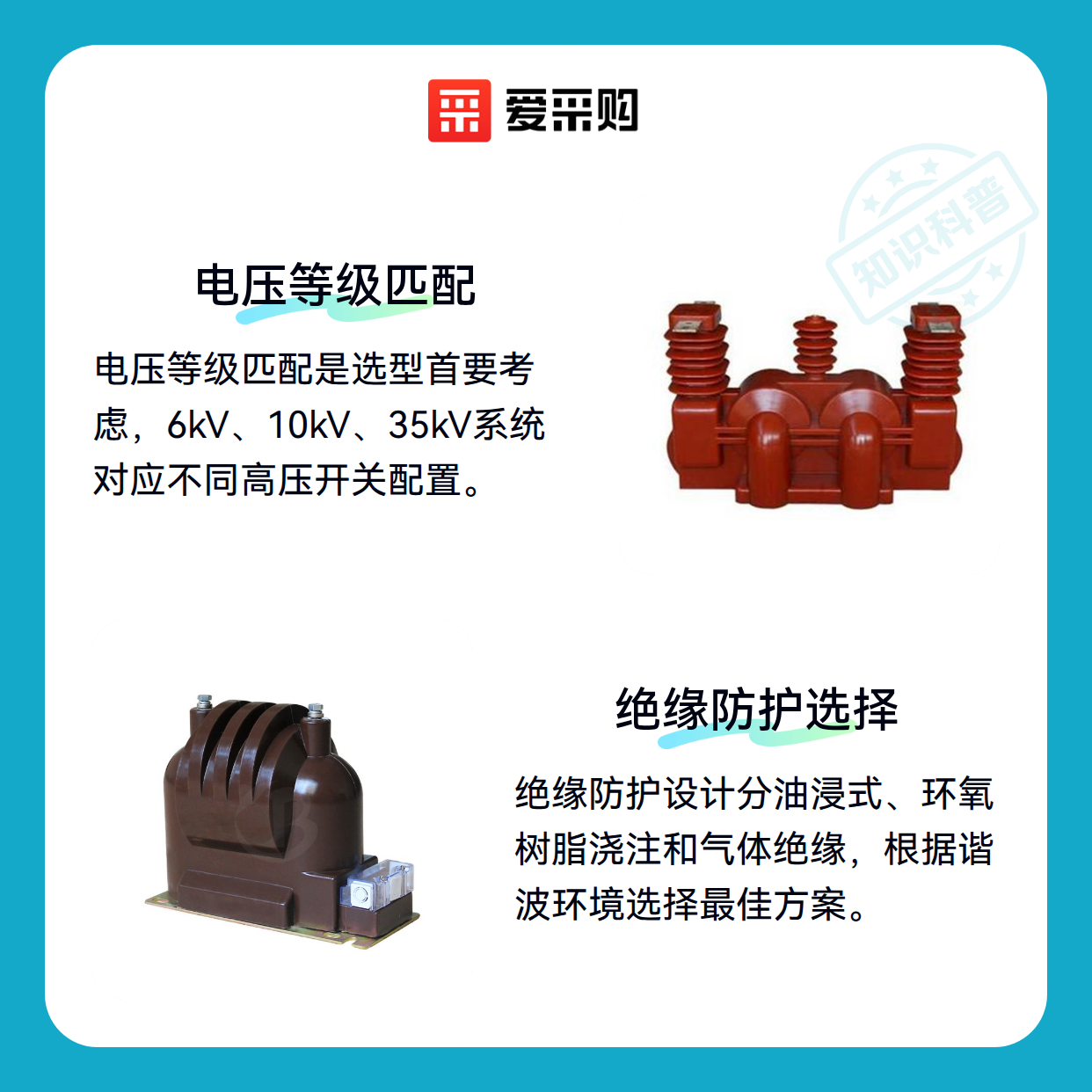

1. 电压等级匹配

储能系统常见电压有6kV、10kV、35kV三档，需要对应选择：

• 6kV系统可用标准型高压负荷开关
• 10kV以上必须配置带灭弧装置的高压隔离开关

2. 绝缘防护设计

• 油浸式：成本低但维护频繁（需定期检查油位）
• 环氧树脂浇注：更适合高频谐波环境
• 气体绝缘：35kV以上系统的首选方案

3. 散热系统配置

• 自然对流：适合户外安装的箱体
• 强制风冷：高密度集装箱储能的必选项
• 水冷系统：兆瓦级项目的解决方案

结论：选型时先确认系统最高工作电压，再根据安装环境倒推绝缘和散热方案。🔧

三、根据应用场景匹配高压箱类型

当标准高压箱无法满足需求时，可以考虑这些细分方案：

电能计量场景

需要集成计量模块的高压计量箱，注意：

• 油浸式适合低温环境（-30℃仍可工作）
• 干式更适合谐波严重的PCS并网点

多回路分支场景

电缆分支方案能减少母线槽用量：

• 欧式分支箱防护等级更高（IP33）
• 美式分支箱体积更小但需配合高压熔断器使用

结论：分布式储能适合用分支箱组网，集中式储能更适合定制化高压柜。📊

四、高压箱安装必须同步考虑的配套

主设备就位后，这些配套往往被忽视：

1. 电压监测系统

• 高压电压互感器的精度要匹配储能系统需求（推荐0.2级）
• 注意二次侧额定输出是否与监控设备兼容

2. 安全防护装置

• 高压带电显示器应具备强制闭锁功能
• 雷电防护要同时考虑高压避雷器和高压接地开关组合

结论：配套设备的选型错误可能导致主设备性能降级。⚠️

五、运维人员最常忽视的三个操作误区

1. 绝缘检测流于形式

• 不能仅用兆欧表测绝缘电阻
• 应定期做局部放电检测（尤其环氧树脂部件）

2. 连接件维护不及时

• 铜铝过渡接头每半年需紧固一次
• 高压电缆终端头的应力锥要检查变形

3. 环境监控缺失

• 箱体内湿度超过70%必须启动除湿
• 粉尘堆积会影响高压绝缘子的爬电距离

结论：预防性维护比故障抢修更能保障系统可用率。🛠️

储能高压箱的选型本质是系统匹配问题。先明确你的电压转换需求（AC/DC或DC/AC），再评估安装环境对防护等级的影响，最后根据运维能力选择适配的监测方案。对于中小型储能项目，标准化高压计量箱和高压电缆分支箱往往比完全定制更经济可靠。
