磁芯线圈屏蔽电感怎么选？关键参数别忽略

面对市场上种类繁多的磁芯线圈屏蔽电感，如何根据实际应用需求快速锁定关键参数，避免选型失误导致的性能不匹配？本文将拆解选购时需要优先关注的性能维度和场景适配逻辑。

一、为什么磁芯材料和屏蔽结构会影响电感性能？

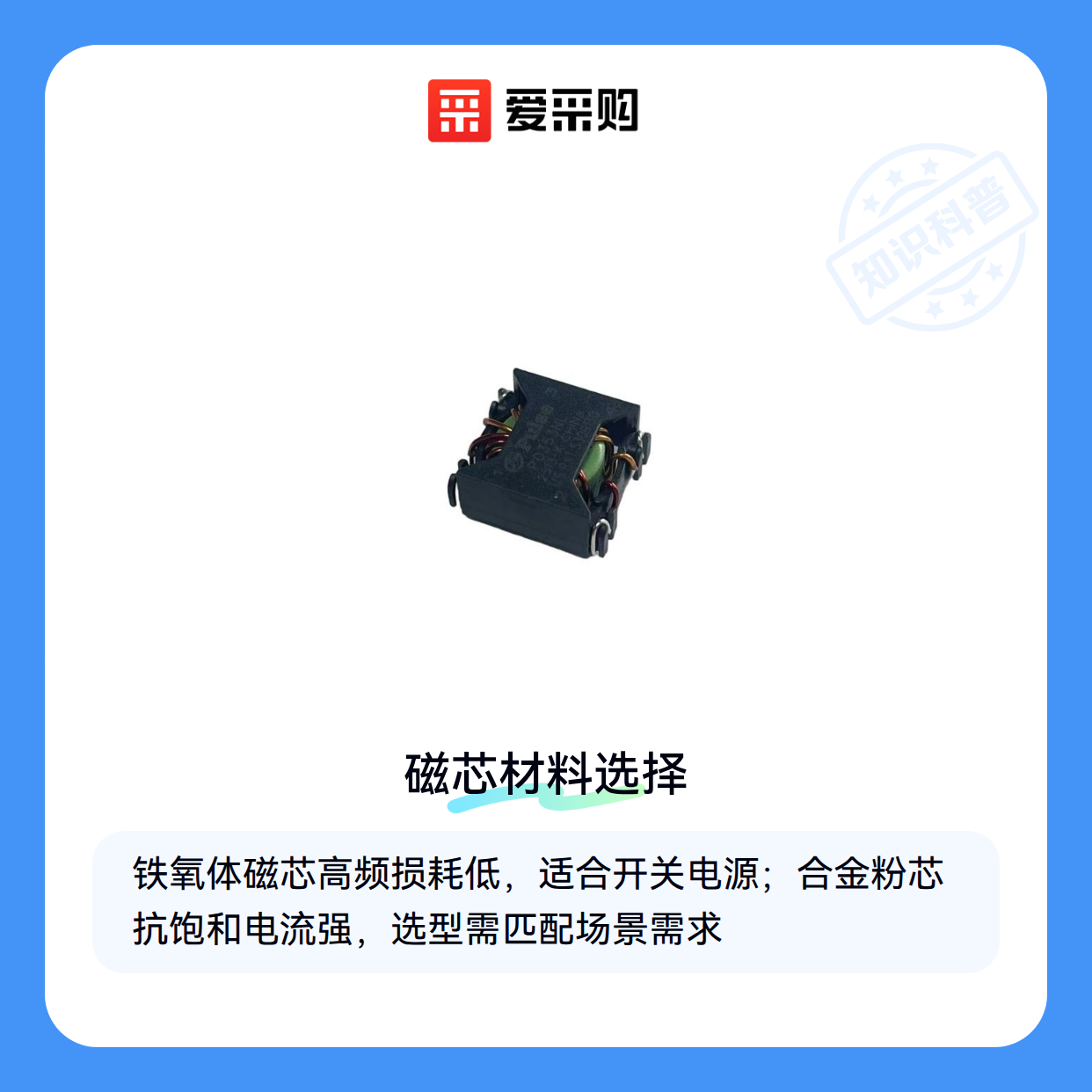

磁芯线圈屏蔽电感的核心差异首先体现在磁芯材料上。铁氧体磁芯因其高频损耗低的特性，更适合开关电源等高频场景；而合金粉芯则在抗饱和电流能力上表现更优。

屏蔽结构的设计直接影响电磁干扰抑制效果：

• 全封闭金属屏蔽罩能最大限度降低辐射，但会增加体积和成本
• 半屏蔽设计在普通消费电子中更常见，平衡了性价比和空间占用

当需要兼顾高频稳定性和大电流承载时，铁氧体磁芯屏蔽电感往往成为优选方案。其多层平绕线圈结构能有效控制寄生参数，适合通讯基站等严苛环境。

二、哪些参数真正决定磁芯线圈屏蔽电感的适用性？

电感量并非越大越好，需要匹配电路工作频率。过高的电感量会导致响应速度下降，而偏低则可能无法有效滤除目标频段噪声。

电流容量需要区分额定电流和饱和电流两个维度：

• 额定电流反映持续工作能力，需留出足够余量
• 饱和电流决定瞬时过载耐受性，对突波防护至关重要

贴片式屏蔽电感虽然节省空间，但在振动环境中可能出现焊点疲劳问题。插件式结构通过机械固定更适应工业设备场景。

三、如何根据应用场景选择磁芯线圈屏蔽电感？

磁芯线圈屏蔽电感的选型需要优先匹配电流需求和频率特性。

• 大电流场景（如服务器电源模块）需关注绕线结构和磁芯饱和特性，叠层设计的铁氧体磁芯电感能兼顾高频损耗和电流承载能力
• 高频电路（如射频模块）更适合采用镍锌铁氧体磁环，其高频磁导率衰减更平缓
• 电磁干扰敏感场景应选择带金属屏蔽罩的一体成型电感，相比传统绕线电感可降低30%以上的磁场泄漏

当电路需要抑制共模干扰时，共模扼流圈是更专业的选择。其双绕组结构能有效滤除线路间的噪声，尤其适合开关电源输入级和差分信号线路。但需注意其直流叠加特性会弱于同尺寸的功率电感。

贴片封装与插件封装的选择取决于生产工艺：

• SMT屏蔽电感适合自动化贴装，但大电流型号可能需要额外散热设计
• 插件式电感在手工维修场景更易更换，工字形磁芯结构便于多方向绕线

选型后还需确认配套屏蔽罩的尺寸兼容性，避免安装干涉。

四、选型后还需哪些配套设备确保性能稳定？

采购磁芯线圈屏蔽电感后，测试环节常成为被忽视的短板。专业电感测试夹具能避免手工接触导致的测量误差，尤其对高频场景下的分布电容敏感参数，固定式治具比手持探头的数据稳定性明显提升。

配套屏蔽罩的选型需注意两点：一是材质导电连续性影响高频屏蔽效果，二是结构兼容性需匹配电感外形，五金冲压成型的一体式罩体比拼接式更适用于紧凑空间。

对于需要批量测试的生产环境，阻抗分析仪治具的接触压力均匀性直接影响重复测量精度。而实验室研发场景则更关注LCR测试夹具的宽频带适配能力，此时可拆卸电极设计便于更换不同尺寸的测试头。

防静电镊子和耐高温支架虽是小配件，但在SMD电感焊接环节至关重要。碳纤维材质的防静电性能优于金属镊子，而带弹簧缓冲的焊接支架能避免磁芯在高温作业时受力开裂。

五、安装时哪些细节容易损伤磁芯性能？

磁芯线圈屏蔽电感最脆弱的环节在安装初期的机械应力。使用专用电感焊接支架时，要注意三点：

• 支架固定面需平行于PCB板，倾斜安装会导致磁芯受力不均
• 点胶固化前避免移动电感，缺氧固化磁芯胶的初凝阶段最易受振动影响
• 屏蔽罩压合力度应使罩体刚好接触电感外壳，过度挤压会改变磁路分布

长期使用中的性能劣化往往始于环境因素。潮湿环境下建议定期检查磁芯胶密封性，工业现场需留意金属粉尘在屏蔽罩缝隙的积累。简单的防潮存储箱配合干燥剂，就能显著延长仓库备件的有效寿命。

维护时的常见误区是仅测量电感量而忽略Q值变化。当发现电感老化测试仪显示Q值下降超过初始值20%时，往往意味着磁芯材料已出现微观裂纹，此时应连同屏蔽罩整体更换而非单独补胶。

磁芯线圈屏蔽电感的选型本质是系统匹配工程。先锁定应用场景对频率响应和电流容量的硬需求，再考虑配套测试治具的测量精度门槛，最后评估安装环境对防护等级的要求。这三个维度的优先级排序，比单纯比较电感参数更能避免后续使用隐患。
