你的电量计量芯片真的适合实际应用吗?

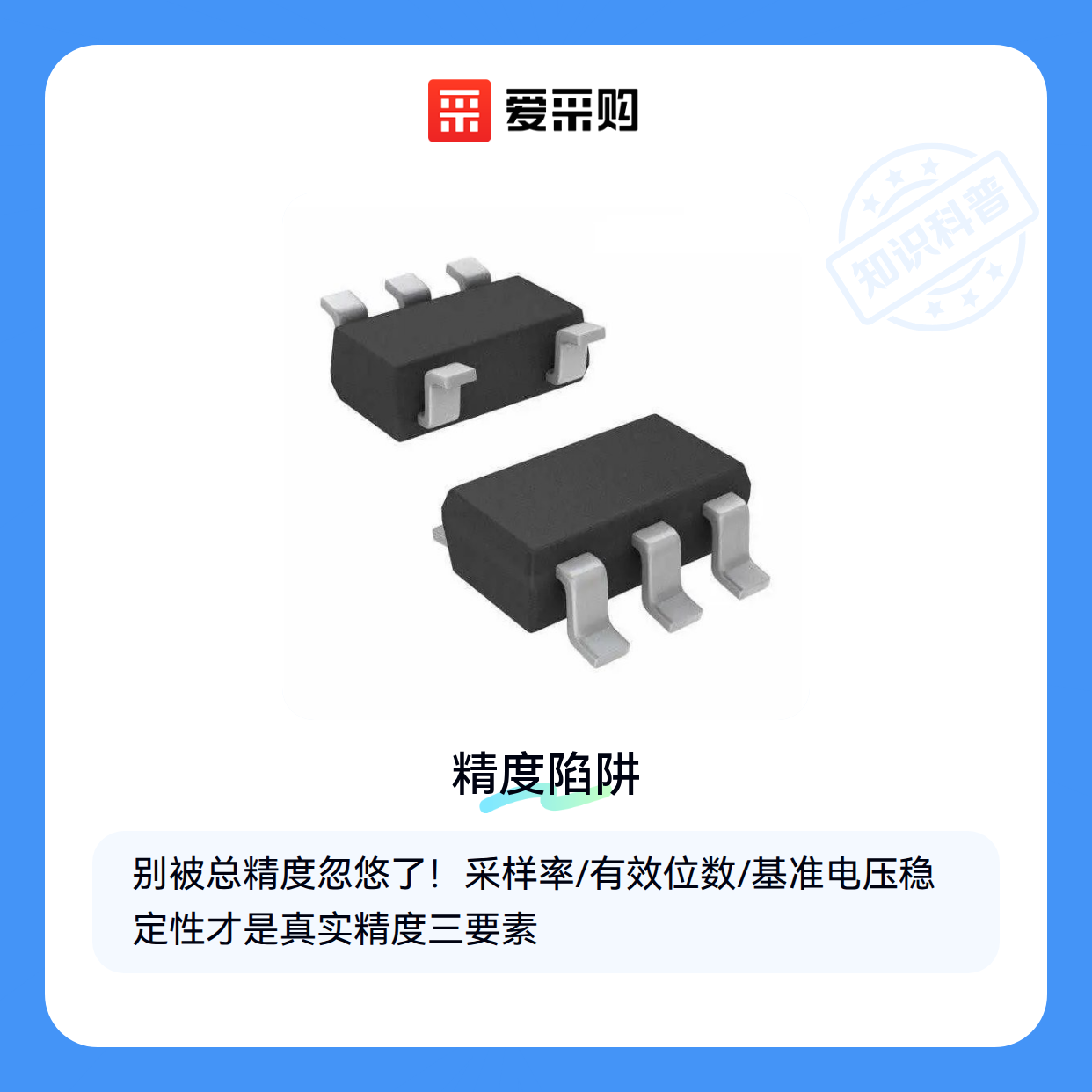

1小时前一、为什么总精度相同的芯片测量结果会不同?
电量计量芯片的核心价值在于将模拟信号转换为可用的数字数据,但转换过程受多重因素影响:
- 采样率决定捕捉瞬态电流的能力,对电机启停等突变负载场景尤为关键
- 有效位数影响微小电流的识别精度,在光伏微逆等低功率场景差异明显
- 基准电压稳定性直接关联长期测量漂移,工业环境需重点考察
常见误区是仅关注宣传的总精度指标(如0.5%)。实际上,芯片在不同负载区间的精度曲线可能差异显著——某些型号在满量程时表现优异,却在20%以下负载出现明显偏差。
判断时建议优先索取芯片的误差分布图表,而非单一标称值。对于需要宽动态范围测量的场景(如电动汽车充电桩),更要注意全量程范围内的线性度表现。
二、单相与三相计量芯片的本质区别是什么?
电路拓扑决定芯片架构设计方向:
单相电量计芯片 通常采用简化架构,通过时间分割复用实现多通道测量,成本优势明显但同步性较差三相电能计量芯片 需独立处理各相数据,内置隔离设计和谐波分析模块,应对工业场景的相位不平衡问题
强行用单相芯片拼接三相系统会导致:
- 相间干扰无法有效隔离,谐波叠加造成累计误差放大
- 缺相检测等安全功能缺失,增加系统故障风险
- 后期校准复杂度成倍增加,维护成本反而更高
当应用场景涉及电机、变频器等非线性负载时,务必选择具备谐波分析能力的三相专用芯片。这类芯片虽然单价较高,但能避免后续系统级改造的隐性成本。
三、如何根据应用场景选择最匹配的电量计量芯片?
选择电量计量芯片时,核心在于理解不同应用场景对精度、接口和功耗的差异化需求。以下是典型场景的选型优先级矩阵:
- 智能插座/家电:优先考虑
单相电能计量芯片 ,注重低功耗和紧凑封装(如SSOP24),初始精度要求可适度放宽 - 光伏逆变器/工业电表:必须选用
三相电量计量芯片 ,需支持谐波分析和隔离设计,温度稳定性比绝对精度更重要 - 电力监控系统:Modbus协议兼容性和多回路采集能力是关键,配套的
电力监测模块 可能比独立芯片更高效
单相与三相芯片的选型分水岭往往被低估。用单相芯片处理三相负载会导致谐波计量失准,而工业场景选用消费级芯片则可能因缺乏隔离设计引发安全隐患。ATT7022CU等支持谐波计量的型号在电机控制场景优势明显。
开发资源的可获得性同样影响选型决策。CS5461A等成熟型号的评估板和参考设计更丰富,能显著缩短验证周期;而新型号如ATM90E32AS虽然性能更强,但需要确认厂商是否提供完整的寄存器配置工具。
最终决策应回到全生命周期成本:
四、为什么评估板能帮你避开量产后的隐性成本?
选型阶段最容易忽视的,是芯片参数在真实电路环境中的表现差异。实验室条件下的精度数据,往往无法反映实际PCB布局、电源噪声和EMI干扰带来的计量偏差。这正是
评估板的验证重点应放在三个维度:
- 接口兼容性:SPI/I2C等通信协议与主控芯片的时序匹配度
- 噪声抑制能力:在开关电源等干扰源附近测试采样稳定性
- 温度漂移:通过恒温槽模拟极端环境下的计量偏差
参考设计则进一步缩短开发周期。成熟的
五、长期精度维持比初始参数更重要
电量计量芯片的初始精度会随时间衰减,主要原因来自焊点氧化、介质老化和温度应力。定期校准虽能补偿误差,但频繁拆机送检对工业电表等场景并不现实。更务实的做法是在选型阶段就关注芯片内置的自动校准功能和温度补偿范围。
实际部署时有两个容易被忽视的细节:
- 屏蔽措施:
导电LCP EMI屏蔽罩 比金属罩更适合高频干扰环境,且不会影响散热 - 安装位置:避免将芯片布置在变压器或继电器等热源/振动源附近
对于智能电表等长寿命设备,建议在开发阶段就预留远程校准接口。通过
选择电量计量芯片的本质是平衡三个时间维度的需求:当下的参数匹配度、开发阶段的验证效率、以及运维周期的稳定性保障。当评估板和参考设计能覆盖80%的典型应用场景时,剩余20%的特殊需求才值得投入定制化成本——这才是经得起时间检验的选型逻辑。
