当高频通信或高功率器件需要更高电子迁移率和耐压能力时，传统

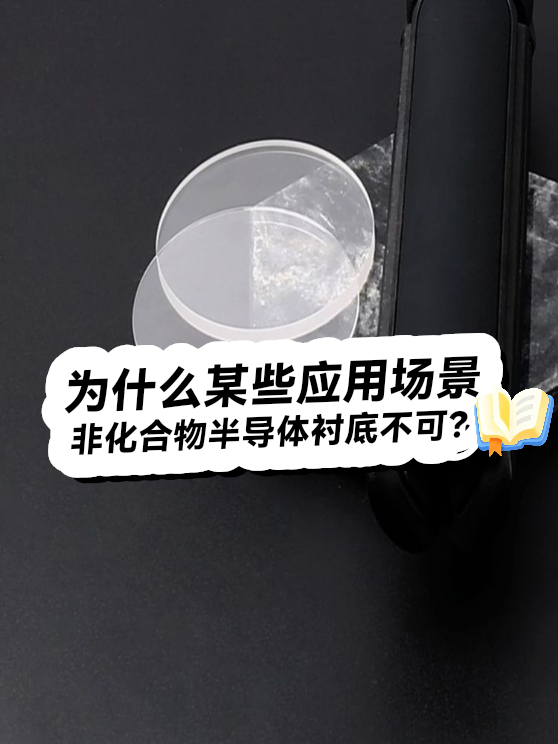

为什么某些应用场景非化合物半导体衬底不可？
16小时前一、电子迁移率与带隙：化合物半导体衬底的两大物理优势
化合物半导体衬底的核心竞争力来自材料特性：III-V族材料如GaAs、InP的电子迁移率可达硅的5-10倍，这让器件在高频场景下能显著降低信号损耗。
更关键的是直接带隙特性——硅的间接带隙导致光电转换效率低下，而磷化铟(InP)等材料能直接实现光电子高效互转，这是光通信和探测器必须用化合物衬底的根本原因。
不过这些优势需要付出成本代价：化合物衬底的晶体生长难度大，像
二、高频、高功率与光电领域为何更依赖化合物半导体衬底？
当传统硅衬底在电子迁移率、耐高温性或带隙宽度等性能指标上无法满足需求时，化合物半导体衬底便成为不可替代的选择。其核心差异直接决定了特定场景的适用性：
- 高频通信：磷化铟（InP）衬底凭借更高的电子迁移率，能显著降低信号传输损耗，是毫米波通信和太赫兹器件的首选
- 高功率电子：碳化硅（SiC）衬底因击穿场强和导热性能优势，在电动汽车逆变器和工业电源模块中可承受更高电压和温度
- 光电器件：氮化镓（GaN）衬底的直接带隙特性，使其在蓝绿光LED和激光器中的光电转换效率远超硅材料
实际应用中，化合物半导体衬底的性能边界往往体现在极端工况下。例如在基站功率放大器中使用硅衬底时，高频信号失真和散热问题会更早出现，而
需要注意的是，这些优势场景通常伴随着更高的成本压力。若应用对性能要求并非极端严苛，传统硅衬底经过优化设计仍可能满足需求——这正是选型时需要权衡的关键点。
三、如何判断项目是否真的需要化合物半导体衬底？
从三个维度可快速评估必要性：
- 性能阈值：当器件工作频率超过硅材料极限，或环境温度持续高于硅器件耐受范围时
- 系统成本：虽然衬底本身成本较高，但化合物半导体能减少外围散热和电路补偿设计，整体方案可能更经济
- 技术成熟度：如
磷化铟衬底 在光通信领域已有成熟产业链，而新兴应用可能需要评估配套工艺的完备性
对于研发类项目，建议先通过小批量测试验证实际增益。例如使用可定制尺寸的磷化铟衬底进行原型验证，比直接采购标准晶圆更能控制试错成本。
最终决策需回归到具体参数需求：载流子浓度、晶向精度等指标差异会直接影响器件性能，这些细节往往比衬底类型本身更能说明适配性。
四、使用化合物半导体衬底需要哪些配套设备？
化合物半导体衬底对生产环境的洁净度和工艺控制要求更高，这意味着在采购衬底后，还需要配套相应的清洗、封装和检测设备。
- 清洗设备：化合物半导体衬底对表面污染物更敏感，需要
全自动半导体清洗设备 确保无残留。 - 封装材料：高频或高功率场景下，传统封装材料可能无法满足散热需求，需选用氧化锆陶瓷等高性能封装。
- 检测设备：化合物半导体的性能参数更复杂，需配备高精度
半导体测试设备 进行质量控制。
实际使用中，配套设备的兼容性容易被忽略。例如清洗机的槽体材质需耐腐蚀，避免与化合物衬底发生反应；而封装环节的
长期运行后，配套耗材的更换成本也需要提前规划。比如
五、如何平衡性能需求与配套成本？
采购化合物半导体衬底本质上是对性能与成本的综合判断：
- 先明确应用场景是否真的需要其高频/高功率特性——如果传统硅衬底已能满足，可避免不必要的配套投入
- 评估现有产线兼容性：部分化合物衬底需要专用
MOCVD设备 ，改造产线可能抵消性能优势 - 计算全周期成本：包括设备折旧、耗材更换和停机维护时间
对于确实需要化合物衬底的场景，建议优先选择提供完整解决方案的供应商。既能确保衬底与清洗机、测试仪等设备的匹配度，也能减少后续调试环节的隐性成本。
最终决策要回到核心问题：化合物衬底带来的性能提升是否足以覆盖额外投入？在光电转换、毫米波通信等对材料特性极度敏感的场景，答案通常是肯定的；而对于普通功率器件，可能需要更谨慎的性价比评估。
