直线导轨限位块怎么选才不会影响导轨寿命？

直线导轨限位块选型不当可能导致导轨异常磨损甚至系统故障，本文将帮你理清关键匹配逻辑，避免因小部件引发大问题。

一、限位块不只是物理阻挡：三大核心功能决定导轨寿命

看似简单的限位块实际承担着机械系统的多重防护功能：

• 行程控制：精确限定滑块运动范围，防止超程冲击
• 缓冲防撞：吸收滑块末端动能，降低瞬时冲击力对导轨的损伤
• 精度维持：通过稳定接触面减少滑块摆动，保持导轨平行度

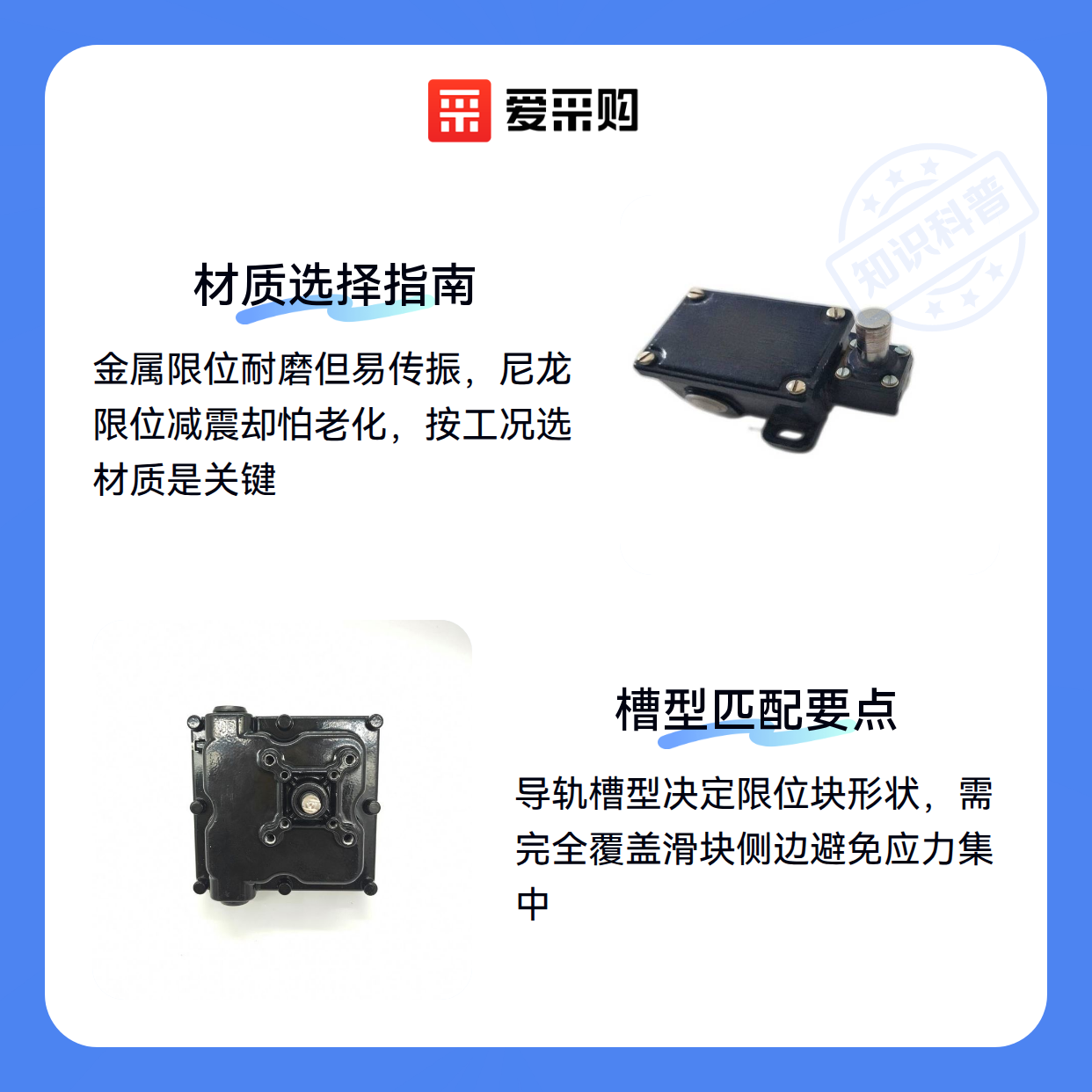

市场上主流限位块按材质可分为金属硬限位与尼龙软限位两类。金属限位耐磨性强但可能传递振动，尼龙限位能吸收冲击却存在老化风险，这种基础差异背后隐藏着复杂的选型维度。

选择时需特别注意：标称相同的限位块可能因结构设计差异导致实际防护效果相差明显，不能仅凭外观或价格判断。

二、导轨槽型决定限位块匹配规则：别让尺寸误差成为隐患

导轨型号是限位块选型的第一道门槛，需重点匹配三个维度：

• 槽型结构：V型槽、矩形槽等不同导轨槽型需要对应形状的限位接触面
• 滑块宽度：限位块安装面需完全覆盖滑块侧边，避免局部应力集中
• 负载等级：重载工况需选择带加强筋的限位块结构

以常见的上银直线导轨为例，其限位块通常采用与导轨同源的合金钢材质，通过热处理工艺确保硬度匹配，这种系统性兼容能显著降低异种金属接触带来的微磨损。

实际采购时应优先获取导轨厂商提供的配套限位块参数，第三方配件需严格验证安装公差和材质兼容性。

三、耐磨与耐温如何影响限位块的实际选择？

直线导轨限位块的材质选择直接影响其耐磨性和耐温性，进而影响导轨系统的长期稳定性。常见的材质包括金属、尼龙和复合材料，每种材质在不同工况下表现各异：

• 金属限位块（如45#钢）硬度高，适合高负载、高冲击场景，但可能增加导轨磨损风险
• 尼龙材质（如MC含油尼龙）减震性好，适合需要降低噪音和振动的精密设备
• UHMW-PE等复合材料平衡了耐磨性和成本，适用于中等负荷的连续作业环境

在高温或腐蚀性环境中，需特别注意材质的耐温极限和化学稳定性。例如聚氨酯缓冲限位块在汽车模具中表现优异，而普通尼龙在持续高温下可能出现软化变形。此时不仅要看初始成本，更要评估更换频率对停机损失的影响。

对于需要频繁调整位置的场景，建议选择带V型槽或可定制尺寸的限位块，这类设计便于与光电限位传感器配合使用。同时要考虑安装面的加工精度，避免因公差累积导致限位失效。

最终选型应建立在对冲击频率、环境洁净度和维护周期的综合评估上。当限位块需要与导轨防撞块、滑块钳制器等组件协同工作时，建议优先选择系统供应商提供的配套方案。

四、为什么单换限位块可能解决不了防撞问题？

直线导轨限位块作为机械行程的最后防线，实际防护效果往往取决于整个防撞系统的协同性。仅更换限位块而不检查配套组件，可能留下这些隐患：

• 老化的导轨防护罩无法阻挡碎屑侵入，加速限位块磨损
• 失效的减震垫会传递冲击力，使限位块承受额外负荷
• 干涸的导轨润滑油导致滑动阻力增大，限位块更容易被撞变形

建议在更换限位块时同步检查这些关键配套件：导轨防护罩的密封性、减震垫的弹性恢复能力，以及润滑系统的供油状态。特别是高频次使用的机床导轨，配套的线性导轨清洁刷和工业级导轨油能显著延长限位块寿命。

对于需要精确定位的场景，还需关注限位块与导轨滑块之间的联动关系。使用限位块定位销可以确保重复定位精度，避免因微小位移导致的累计误差。

五、安装时容易忽略的三个公差控制点

即使选择了匹配的限位块，安装不当仍会影响使用效果。这些细节常被忽视：

1. 限位块与导轨端面的间隙应控制在合理范围，过大会降低防护效果，过小可能干涉正常行程
2. 固定螺栓的锁紧扭矩需均匀分布，避免单侧应力集中导致限位块变形
3. 多限位块组配时，各接触面需保持平行度，否则会形成偏载

定期检测时，建议用导轨水平仪检查限位块安装面的水平度变化。磨损检测可重点观察限位块接触面的压痕深度，当出现明显凹槽时应及时更换。使用限位块固定夹能简化调整过程，特别适合需要频繁变更行程的自动化设备。

潮湿环境中的导轨系统，建议每月检查限位块与导轨之间是否产生电解腐蚀。可在限位块接触面涂抹防锈导轨润滑油，既能润滑又能隔绝水汽。

选择直线导轨限位块不是孤立决策，需要贯穿'型号匹配-系统防护-动态调整'的全周期管理。先根据导轨槽型和负载确定基础规格，再结合使用环境选择耐磨材质，最后通过配套组件和维护计划形成完整防护体系。这种三位一体的思路，比单纯比较限位块单价更能保障设备长期稳定运行。
