贴片二极管选型难题？一文帮你理清思路

面对琳琅满目的贴片二极管型号，你是否常因参数差异和应用场景的复杂性而难以抉择？本文将帮你梳理选型逻辑，从基础类型到关键参数，快速定位适合需求的解决方案。

一、贴片二极管的核心分类与功能差异

贴片二极管虽外观相似，但根据功能可分为整流、稳压、肖特基等类型，其核心差异直接影响电路性能：

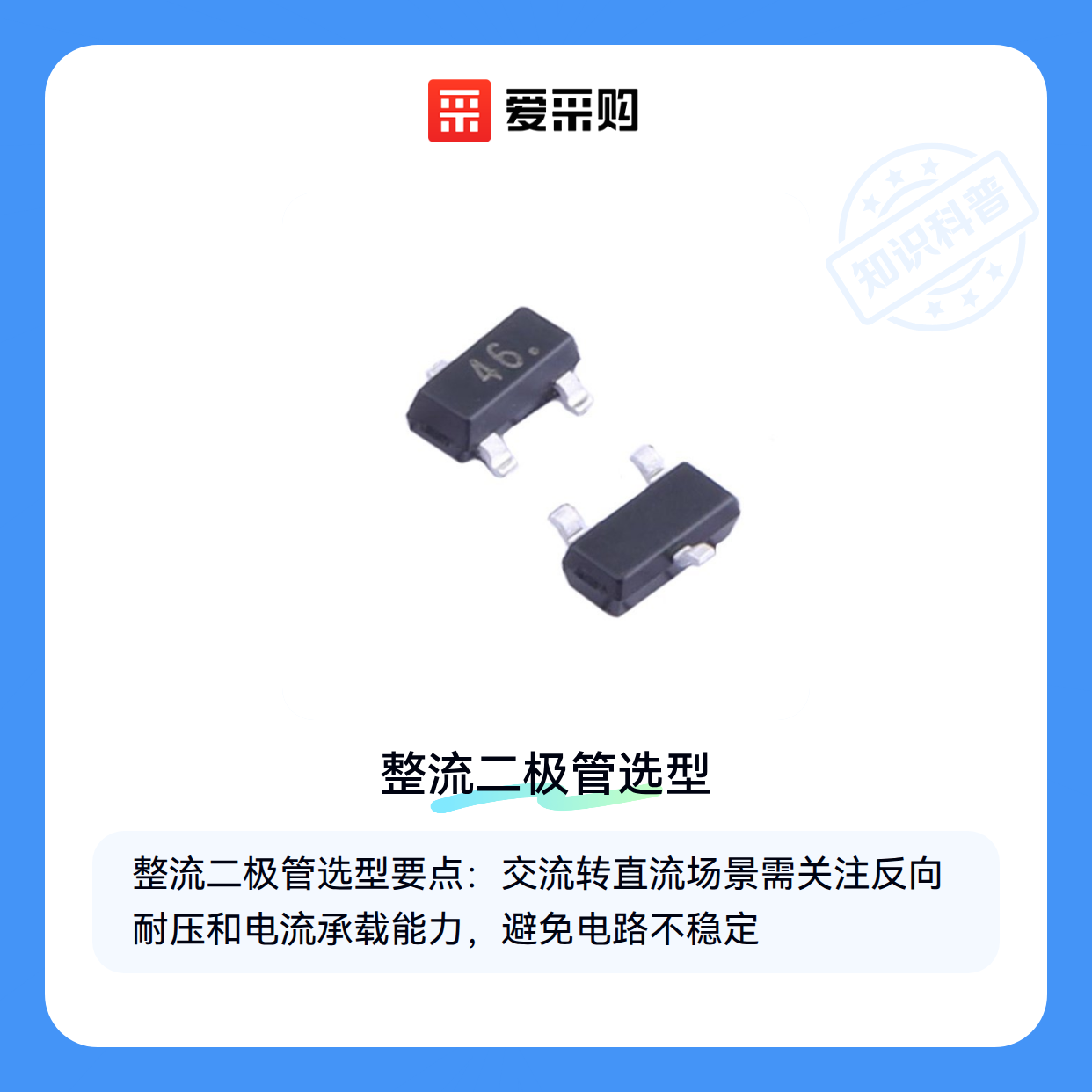

• 整流二极管：适用于交流转直流的场景，需关注反向耐压和电流承载能力
• 稳压二极管（如SOD123封装型号）：用于电压钳位，需匹配稳定电压值和功率
• 肖特基二极管：高频场景首选，特点是低压降但反向耐压较低

封装尺寸如SOT-363、SOD123等不仅影响空间占用，还与散热能力相关。紧凑封装适合高密度电路板，但需注意高温环境下的功率衰减问题。

选型时若仅对比外观或单一参数，可能忽略实际应用中的稳定性差异。例如同样标注85V耐压的二极管，在脉冲电路中的表现可能截然不同。

二、容易被忽视的关键选型参数

反向恢复时间是高频电路的核心指标：快速恢复型可减少开关损耗，但成本更高。若用于电源滤波等低频场景，则无需过度追求该参数。

温度系数对稳压二极管尤为重要。例如SOD123封装的稳压管在高温环境下输出电压可能偏移，工业级设备需选择温度稳定性更高的型号。

正向压降直接影响能耗效率，但对低功耗设备而言，反向漏电流可能才是关键——微安级差异就会影响待机时长。

三、如何根据应用场景匹配贴片二极管类型？

贴片二极管的选型核心在于明确应用场景的关键需求。不同电路设计对反向恢复时间、正向压降和耐压能力的敏感度差异显著，错误匹配可能导致效率下降或稳定性问题。

• 高频开关电源：优先考虑反向恢复时间短的肖特基二极管，其低正向压降特性可减少导通损耗
• 稳压保护电路：需要精确击穿电压的稳压二极管，注意齐纳电压与电路需求的匹配度
• 大电流整流场景：选择快恢复二极管时需平衡反向恢复时间和耐压能力，避免高温下性能衰减

肖特基二极管特别适合低压大电流场景，例如电源模块的并联整流。其金属-半导体结结构带来更低的正向压降，但需注意反向漏电流相对较大，在高温环境下可能影响电路稳定性。汽车电子等对温度敏感的应用中，建议选择结温更高的型号。

当电路需要电压基准或过压保护时，稳压二极管的齐纳效应特性成为关键。SOT-23封装的小功率稳压管适合空间受限的便携设备，而SOD-123封装的中功率型号更能适应工业环境的温度波动。选型时除标称电压外，还需关注电压容差和温度系数对系统精度的影响。

实际选型中常被忽视的封装尺寸与散热能力的关系：SMB封装的肖特基二极管虽然体积较大，但散热性能明显优于SOD-123封装，在持续大电流工况下可靠性更高。下一步需要根据选定的二极管类型配置相应的散热和安装方案。

四、贴片二极管焊接和测试需要哪些配套设备？

选好贴片二极管后，实际应用中常会遇到两个关键问题：一是如何确保焊接质量，二是如何验证性能。

• 焊接环节需要专用设备避免静电损伤和过热，普通电烙铁容易导致焊盘脱落或器件损坏
• 测试环节需要能测量正向压降、反向漏电流等参数的仪器，万用表往往无法满足精度要求

对于小批量维修场景，建议配备防静电焊接台和基础测试仪。这类设备体积紧凑，操作温度可控，配合防静电手环和防静电垫使用，能有效避免静电击穿敏感器件。

批量生产则需要更专业的解决方案：

• 自动贴片焊接设备能保证焊点一致性，特别适合0402等小封装二极管
• 配合钢网清洗剂和PCB清洁剂定期维护设备，避免助焊剂残留影响焊接质量
• 测试环节建议使用带曲线追踪功能的仪器，能直观显示二极管伏安特性

五、为什么同样的贴片二极管实际寿命差异很大？

许多失效案例并非器件本身问题，而是使用环境被忽视。潮湿环境中的贴片二极管要特别注意：

1. 焊接后建议喷涂三防漆，防止湿气沿引脚渗入
2. 长期存放应使用防潮箱，拆封后尽快用完
3. 清洁电路板时避免使用腐蚀性强的溶剂

散热处理是另一个关键点。虽然贴片二极管体积小，但大电流应用仍需考虑散热：

• 连续工作电流超过1A时，建议加装微型散热片
• 多颗并联使用时注意间距，避免相互加热
• 导热硅胶的厚度控制在0.5mm以内效果最佳

定期维护能显著延长使用寿命。每季度检查焊点是否氧化，用电子线路板清洁剂去除灰尘和腐蚀物。发现器件表面发黑或封装开裂应立即更换。

贴片二极管选型的核心逻辑是先锁定电气参数匹配度，再考虑焊接工艺适配性，最后评估使用环境要求。配套设备和维护方案要根据实际应用强度配置，小批量维修和量产线需要不同级别的投入。
