为什么你的SOT-23贴片TL431总选不对？可能是忽略了这些细节

当你在设计电源管理电路时，是否遇到过SOT-23贴片TL431选型不当导致电压基准不稳定的问题？本文将揭示那些容易被忽略的关键细节，帮你避开选型陷阱。

一、为什么TL431在电路中如此重要？

TL431作为精密可调电压基准源，其核心价值在于提供稳定的参考电压。不同于普通稳压管，它能通过外部电阻网络精确设定输出电压，这是开关电源、电池管理系统等需要电压监控的场景不可或缺的特性。

SOT-23封装版本特别适合空间受限的现代电子设备，但小体积也意味着散热能力和引脚间距等物理特性需要额外注意。

理解TL431的工作原理后，你会更清楚为什么不同型号间看似微小的参数差异，在实际应用中可能造成显著性能差别。

二、哪些参数差异最影响SOT-23贴片TL431的实际表现？

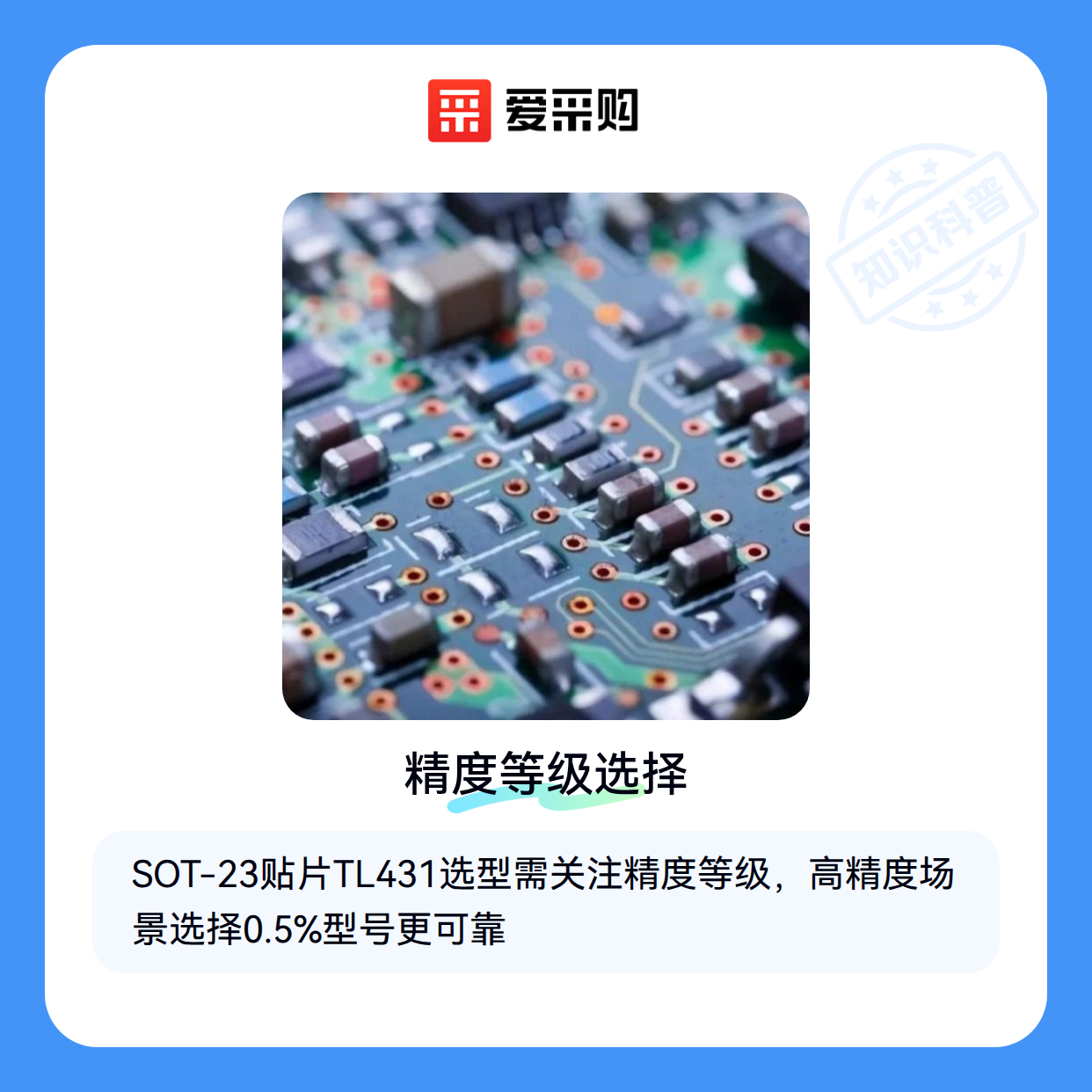

精度等级是首要考量点——标称相同的TL431，实际输出电压偏差可能相差数倍。对于需要严格电压基准的ADC参考电路，选择TL431 SOT-23 0.5%这类高精度型号更为可靠。

温度系数同样关键：在宽温环境下工作的设备，应该关注器件在全温度范围内的稳定性表现，而不仅是室温参数。

封装虽然都是SOT-23，但不同厂商的引脚镀层和散热设计会影响长期可靠性，这在连续工作场景中尤为明显。

这些隐藏差异说明，仅凭封装和基本型号选购TL431可能埋下隐患。接下来我们需要具体分析不同应用场景该如何权衡这些参数。

三、如何根据应用场景选择最合适的SOT-23贴片TL431？

选择SOT-23贴片TL431时，首先要明确应用场景对电压精度的要求。高精度场景（如精密仪器）应优先选择标称精度0.5%的型号，而普通电源管理场景可接受1%精度型号。

• 精密电压参考：需关注温度系数和长期稳定性，原厂封装产品通常表现更可靠
• 开关电源反馈：侧重响应速度和动态特性，部分国产兼容型号可能满足需求
• 低成本替代方案：非关键电路可考虑标准精度型号，但需预留更宽裕的设计余量

封装一致性常被忽视却影响良率。原厂封装产品引脚镀层和塑封材料更规范，适合自动化贴装产线；而部分兼容封装可能存在引脚共面性或焊接温度耐受差异。批量采购前建议：

1. 索要封装尺寸图纸核对关键公差
2. 小批量试产验证贴装良率
3. 高温老化测试后复测基准电压漂移

当TL431的功耗或调整范围不满足需求时，低压差可调稳压芯片可作为补充方案。这类器件集成误差放大器和调整管，适合需要更大输出电流或更宽输入电压范围的场景，但基准精度通常略低于专用电压基准芯片。

最终选型决策应平衡三个维度：电压精度指标是否满足系统误差预算、封装工艺是否匹配生产条件、供货渠道能否保障批次一致性。下一步需要根据选定型号设计分压网络和补偿电路。

四、TL431周边配套如何避免电路性能打折？

选对SOT-23贴片TL431只是第一步，实际应用中常因忽略配套元件导致基准电压漂移或噪声超标。以下三类配套需特别关注：

• 分压电阻：精度需匹配TL431的基准电压要求，普通碳膜电阻温漂可能引入误差
• 滤波电容：建议选择X7R贴片电容并联在REF引脚，抑制高频干扰
• PCB布局：避免长走线引入寄生电感，参考层需完整以减少地弹影响

焊接工艺直接影响TL431的长期稳定性。SOT-23封装对温度敏感，建议采用低温回流焊锡膏控制峰值温度，避免内部晶圆受损。手工补焊时，数显热风枪维修需精确设定温度曲线，防止局部过热导致封装开裂。

操作工具的选择常被轻视。用普通金属镊子夹持TL431可能产生静电损伤，ESD防静电镊子能有效避免这类隐患。对于需要频繁调试的场景，碳纤维防静电镊子兼具绝缘性和机械强度，更适合精密操作。

五、为什么参数合格的TL431上电后仍不稳定？

调试阶段常见问题多源于细节处理不当：

1. 上电顺序：应先供偏置电流再加载输出电压，避免TL431启动异常
2. 散热处理：SOT-23封装散热有限，连续工作需通过IC载板PCB增强导热
3. 测试方法：示波器探头接地线过长会引入测量误差，建议用短弹簧接地夹

长期存储时，TL431的湿度敏感性常被低估。未使用的器件建议存放在防潮存储柜，开封后若未用完需用真空包装机重新密封。潮湿环境存放过的器件，使用前应进行至少8小时烘干处理。

更换不同批次TL431时，即使型号相同也建议重新验证关键参数。曾有案例显示不同产线的SOT-23贴片TL431在相同电路中出现20mV输出电压差异，这对精密基准电路可能是致命偏差。

TL431选型的本质是平衡精度需求与系统成本。从电压基准参数到SOT-23封装工艺，从配套电阻精度到焊接温度曲线，每个环节的微小差异都可能放大为最终性能短板。建议建立包含器件参数、周边配套、工艺控制的三维评估框架，这才是电子元件选型的系统化思维。
