双组份聚氨酯防水涂料施工时最容易忽略的3个致命细节

聚氨酯防水涂料施工时最容易被忽视的细节，往往决定了整个防水工程的成败。很多渗漏问题不是材料本身缺陷，而是施工环节的细微失误导致的。

一、为什么说90%的渗漏问题都出在施工环节？

• 基层处理不当：灰尘、油污或松动基层会直接破坏涂层粘结力
• 混合比例偏差：双组份聚氨酯防水涂料的固化剂添加量误差超过5%就会影响成膜质量
• 施工间隔失控：层间涂刷时间太短会导致溶剂滞留，太长又会影响层间结合
• 环境条件忽视：低温高湿环境下，油性聚氨酯防水涂料的固化速度可能延长3倍以上

行业里常见"材料背锅"现象，其实多数问题出在施工标准化程度不足。比如用滚筒代替专业刮板导致的厚度不均，或是为赶工期在未干透的涂层上直接做闭水试验。

二、双组份反应固化原理决定了这些施工禁区

1. 严禁加水稀释：哪怕5%的水分也会破坏异氰酸酯基团反应，导致强度下降
2. 必须机械搅拌：手工搅拌难以保证聚氨酯防水涂料双组份的均匀性，会产生固化盲区
3. 严格遵循配比：A组分（预聚体）与B组分（固化剂）的重量比误差应控制在±2%以内
4. 注意固化放热：大体积施工时要分块涂布，避免内部热量积聚引发鼓泡

这类材料的固化是化学反应过程，不像单组分聚氨酯防水涂料靠水分挥发成膜。一旦反应条件不达标，涂层就会存在隐性缺陷。

三、不同场景该选油性还是水性？

• 油性体系（溶剂型）

  • 优势：耐化学腐蚀性强，适合污水处理厂、化工厂等酸碱环境
  • 局限：VOC含量高，室内施工需强制通风
  • 代表产品：油性聚氨酯防水涂料

• 水性体系（环保型）

  • 优势：无毒无味，适合地下室、泳池等密闭空间
  • 局限：低温环境下成膜性能下降
  • 替代方案：极端环境可考虑水泥基渗透结晶防水涂料

对于已出现渗漏的工程，先采用防水堵漏剂进行压力注浆处理，再整体涂刷防水层效果更可靠。

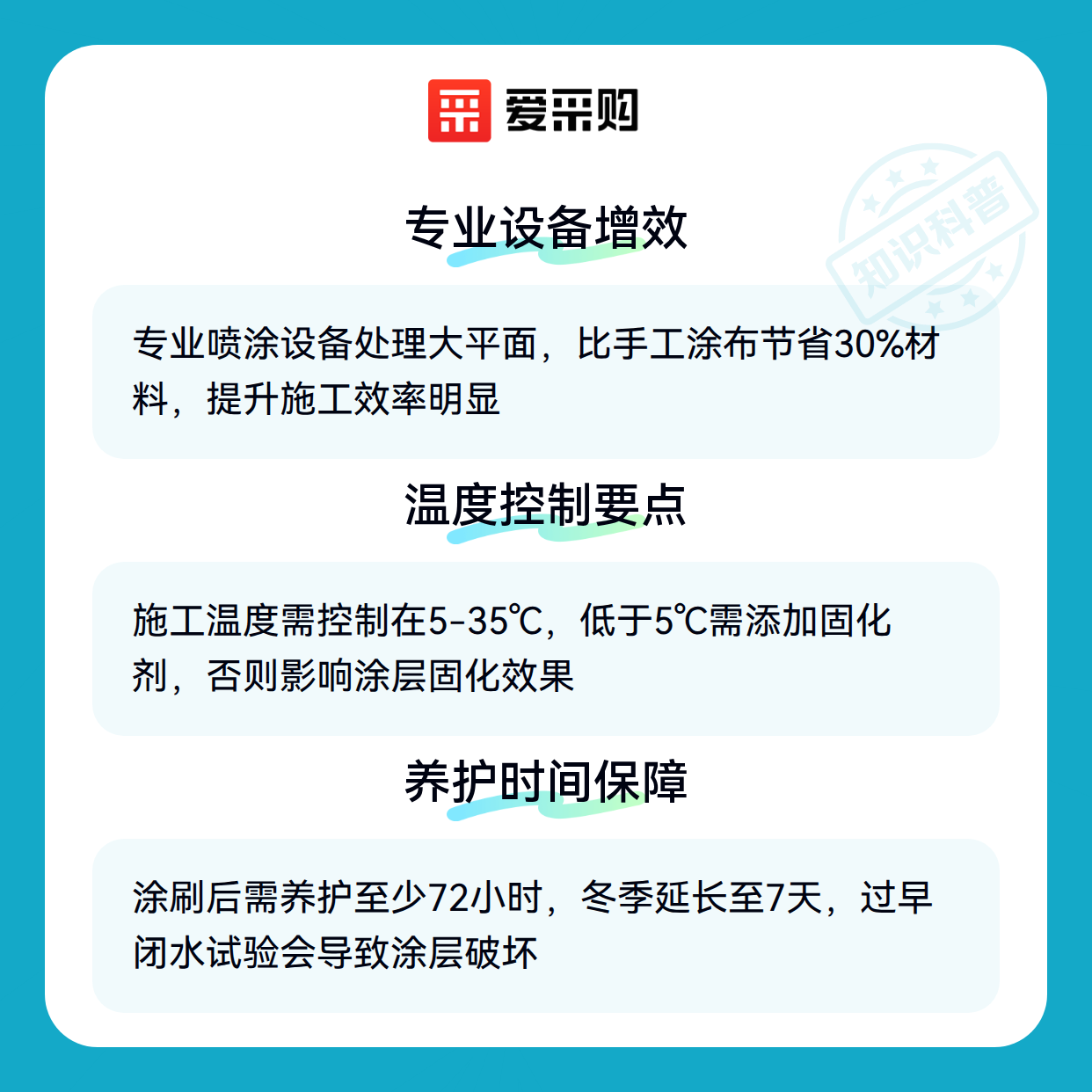

四、专业工具如何让施工效率提升50%？

• 喷涂设备：选用防水涂料喷涂机处理大平面，比手工涂布节省30%材料
• 搅拌系统：高速防水涂料搅拌机能确保双组份混合均匀，避免局部不固化
• 辅助工具：锯齿刮板控制厚度，防水涂料滚筒处理边角更服帖

特别是处理屋面等大面积施工时，专业设备带来的膜厚均匀性，直接决定防水层的使用寿命。

五、温度湿度控制不好等于白刷？

• 施工温度：5-35℃为理想区间，低于5℃需添加防水涂料固化剂促进反应
• 基层含水率：油性体系要求<8%，水性体系可放宽至<15%
• 表干判断：用手指轻触不粘手即可涂刷下一层，切忌凭经验估算
• 养护周期：至少72小时后再做闭水试验，冬季需延长至7天

使用防水涂料底漆处理吸水性强的基层，能有效降低后续涂层的固化风险。

聚氨酯防水涂料是典型的"三分材料七分施工"，选对型号只是第一步。从基层处理到环境控制，从工具选配到养护管理，每个环节都需要严格标准化。对于关键部位，建议优先选用双组份聚氨酯防水涂料确保可靠性，并留足养护时间再验收。
