无源示波器探头选购避坑指南：关键参数如何平衡？

选择无源示波器探头时，看似简单的参数背后隐藏着关键的性能平衡难题，本文将帮你理清如何根据实际测量需求避开常见选型陷阱。

一、无源探头如何影响你的测量精度？

无源探头的核心价值在于其无需外部供电的简便性，但这也意味着所有性能都依赖于物理结构设计。衰减比、带宽和输入电容这三个基础参数，共同决定了探头对信号的真实还原能力。

衰减比不仅影响信号幅度，更与输入阻抗形成动态平衡——高衰减比能降低电路负载，但会牺牲信号细节。而带宽参数看似越高越好，实则需匹配示波器实际性能，否则徒增成本。

典型误区是孤立看待某个参数指标，实际上12pF的输入电容在200MHz测量时可能完全够用，但到1GHz频段就会明显畸变高频信号。

二、为什么参数组合比单一指标更重要？

测量需求本质上是在带宽、信号保真度和电路干扰之间做取舍。高频数字电路需要足够带宽，但随之降低的输入阻抗可能改变被测电路工作状态。

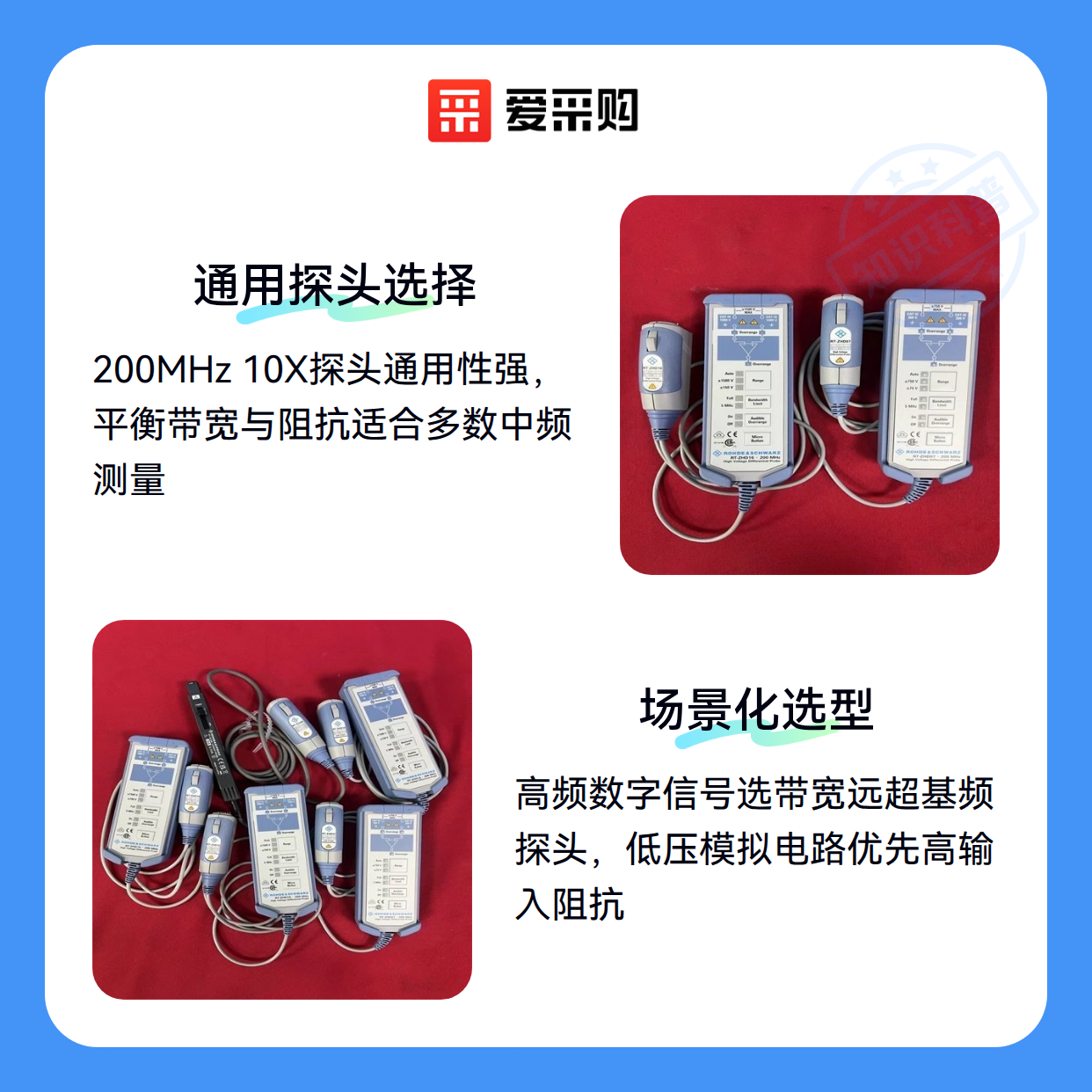

200MHz 10X探头之所以成为通用选择，正是因其在带宽与阻抗间取得了实用平衡。对于多数中频测量场景，这种组合既能捕捉快速边沿，又不会过度加载电路。

真正的专业选型需要先明确测量对象的核心特征：是关注脉冲上升沿的完整性，还是微小模拟信号的幅度精度？这会直接决定三个参数的优先级排序。

三、高频数字信号与低压模拟电路，探头选型如何区分？

面对不同测量场景，无源探头的参数优先级差异显著。高频数字信号测量首要关注带宽和输入电容，而低压模拟电路更需要平衡输入阻抗与衰减比。

• 高频场景：选择带宽远超信号基频的探头，同时输入电容需足够低以避免信号畸变。此时可考虑高带宽低电容探头的子品类。
• 低压模拟场景：优先保证高输入阻抗减少电路负载，适当牺牲带宽换取更稳定的信号捕获。

功率测量是另一类常见需求，需要特别注意探头的最大输入电压和衰减比。普通无源探头可能无法满足高压隔离需求，此时应考虑专门的高压示波器探头。

当测量需求超出无源探头的能力范围时，如有更高带宽或更低负载要求，有源探头成为合理替代方案。虽然成本较高，但其在精密测量场景的优势明显。

选型决策还需考虑示波器本身的接口兼容性。不同品牌的探头与示波器匹配度存在差异，确保机械和电气接口的适配能避免后续使用问题。

四、为什么同样的无源探头测量结果差异明显？

选购无源示波器探头后，许多用户会发现实际测量效果与预期存在差异，这往往源于忽略的配套附件系统。接地线长度、BNC接口质量、校准工具匹配度等细节，会直接影响高频信号的完整性。

• 过长的接地线会引入额外电感，导致高频信号振铃现象
• 劣质BNC连接器可能造成阻抗失配，反射噪声叠加在原始信号上
• 未定期校准的探头系统会累积误差，尤其在高衰减比场景下更为明显

针对不同测量场景，配套选择应有侧重：低频电路检测可选用普通接地弹簧夹，而GHz级高频测量则需要考虑专用低电感接地附件。探头延长线的选择更要关注屏蔽层材料和接口镀层质量，避免引入额外电容影响上升沿测量。

建议建立完整的探头系统档案，记录每根接地线、适配器的使用场景和校准周期。这种系统化管理能显著降低因附件不匹配导致的隐性测量误差。

五、如何避免探头性能的隐性劣化？

无源探头的长期稳定性常被低估。机械应力、环境温湿度和存储方式都会缓慢影响其关键参数。例如反复弯折探头线缆会导致内部屏蔽层破损，使高频噪声抑制能力逐步下降。

三个最易被忽视的维护要点：

1. 每月进行补偿校准，特别是经历温度剧烈变化后
2. 存放时保持探头接口清洁，避免氧化层增加接触电阻
3. 使用专用支架固定探头，减少连接器部位的机械应力

对于需要频繁插拔的工业现场，建议选用带环氧树脂密封的接地弹簧夹，既能保证接触可靠性，又能防护油污腐蚀。这类细节投入能成倍延长探头系统的有效使用寿命。

无源示波器探头的价值评估需要跳出单点采购思维。从带宽匹配到附件系统，从初始精度到长期稳定性，真正的成本效益体现在整个测量生命周期的可靠性上。根据实际信号特征建立参数优先级，再反向推导配套需求，才能构建真正适配业务的检测体系。
