13小时前一、为什么高端制程对光刻胶如此挑剔?

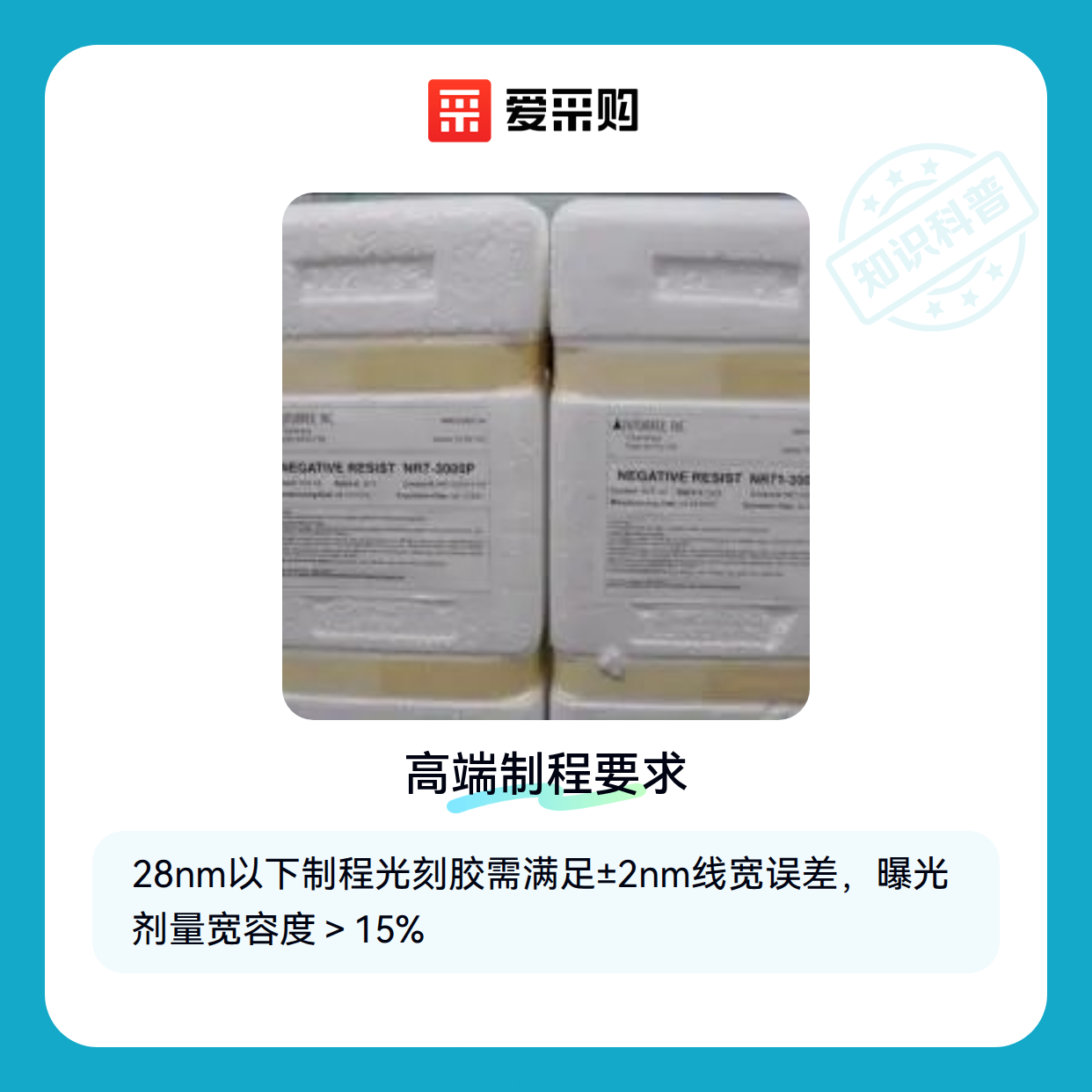

当制程节点推进到28nm以下时,
- 分辨率:线宽误差需控制在±2nm以内
- 耐刻蚀性:干法刻蚀选择比要超过5:1
- 工艺窗口:曝光剂量宽容度需>15%
以某国产12英寸晶圆厂数据为例,使用参数不达标的
- 图形倒塌率增加37%
- 关键尺寸均匀性恶化至8.2nm
- 每片晶圆返工成本超2000美元
二、线宽与耐蚀刻性的平衡法则
负性胶的优势在于:
- 耐等离子体刻蚀能力突出
- 适合制作微米级厚膜结构
- 但分辨率通常局限在0.5μm以上
正性胶的突破点在于:
- 可实现亚100nm线宽
- 显影后残留物更少
- 对酸性环境更敏感
⚠️ 关键误区:试图用单一型号覆盖65nm和180nm两种制程,必然导致边缘粗糙度超标。
三、不同制程节点的光刻胶该怎么匹配?
| 制程需求 | 首选类型 | 备选方案 |
|---|---|---|
| MEMS厚膜结构 | 干膜光阻 | 环氧树脂类负胶 |
| 高介电常数层 | 苯并环丁烯类 | |
| 精细金属布线 | 化学放大型正胶 | 含 |
对于
- 透光率需>98%@365nm波长
- 与ITO玻璃的粘附力>8MPa
- 显影后无
LCD光引发剂 残留
四、买完光刻胶才发现缺了这些设备?
涂布环节最容易被低估的两个坑:
- 膜厚均匀性:普通
光刻胶涂布机 的厚度波动达±5%,而高端制程要求<±1.5% - 显影控制:手动
光刻胶显影机 的液流均匀性不足,会导致图形CD偏差3-8nm
建议配套方案:
- 旋涂机需具备真空吸附功能
- 显影单元应配备温度闭环控制
- 考虑集成
光刻胶固化设备 的联机方案
五、存储环境偏差1℃可能毁掉整批货
使用
- 冷藏保存的胶体需提前24小时回温
- 开封后有效期缩短至原标注的30%
- 每批次需做小样曝光测试
真正决定成本的从来不是
