你的管道系统真的适合这个SR90°弯头吗？选型关键点解析

当你的管道系统需要转向时，是否考虑过SR90°弯头的选型差异可能影响整个系统的稳定性和寿命？本文将帮你理清关键参数匹配逻辑，避免因单一指标误选导致的后续维护风险。

一、为什么普通90°弯头不能替代SR90°弯头？

短半径弯头的核心特征在于其弯曲半径仅为管道直径的1倍（SR），而长半径弯头（LR）通常为1.5倍。这种紧凑结构虽然节省空间，但也意味着流体通过时会产生更大的湍流和压降。

选择时需特别注意：

• 空间受限场景（如船舶机舱）优先考虑SR90°弯头
• 高压或高流速系统需评估额外压降是否可接受
• 腐蚀性介质要匹配不锈钢SR90°弯头的耐蚀等级

镍基合金高压弯头等特殊材质版本，往往通过加厚壁厚来补偿短半径带来的应力集中问题，这是标准弯头无法替代的解决方案。

二、材质选择如何影响弯头的实际使用寿命？

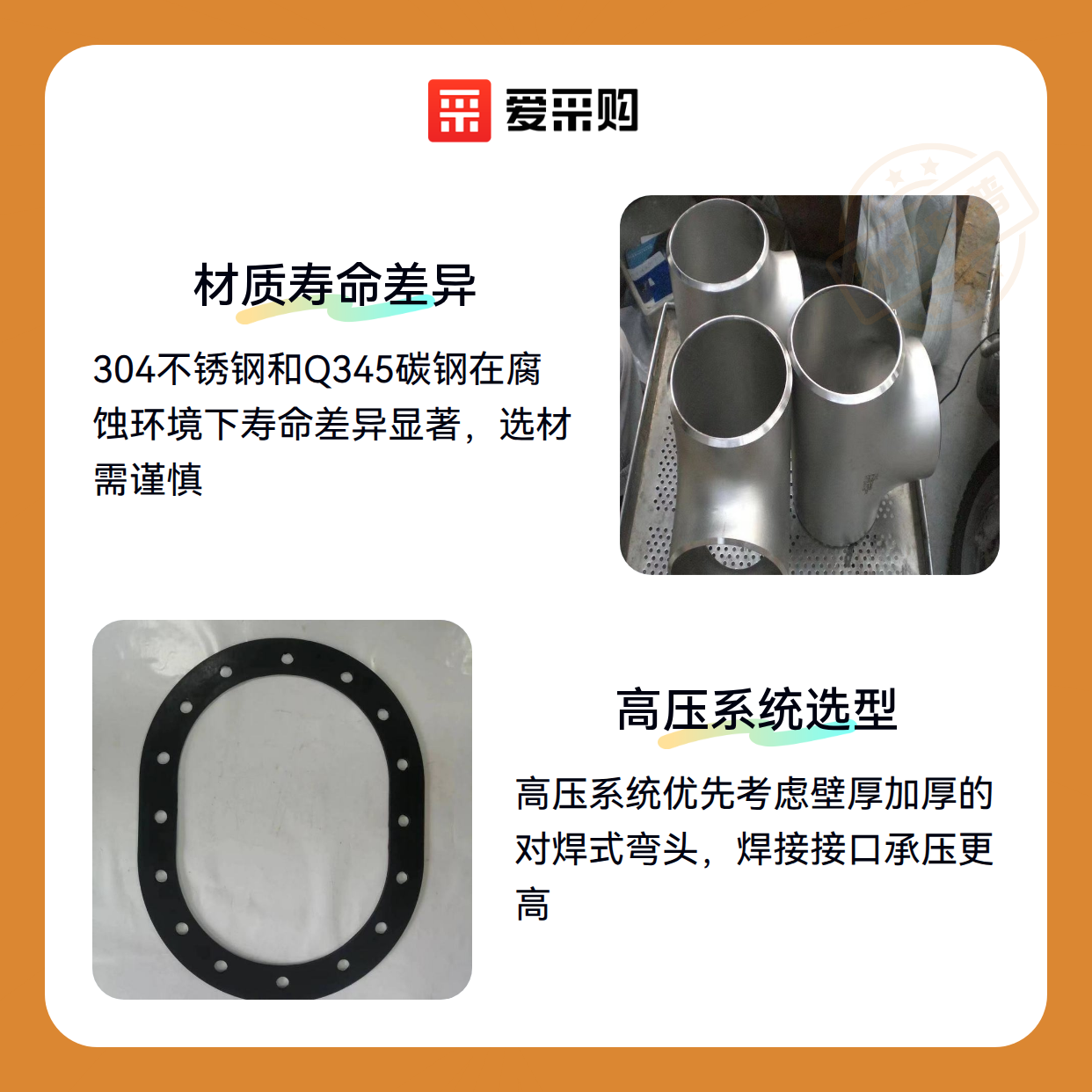

同样标称口径的短半径对焊弯头，304不锈钢和Q345碳钢在腐蚀环境下的寿命差异可能达到数量级。化工管道中的酸性介质会快速侵蚀碳钢弯头的内壁，而油气输送的高硫含量则对不锈钢的耐点蚀性能提出更高要求。

压力等级匹配同样关键：

• PN16标准的弯头用于低压循环水系统足够
• 电厂主蒸汽管道需要PN40及以上等级
• 骤冷骤热工况要考虑热疲劳特性

这些参数组合决定了弯头是否真正适配你的系统，而不仅是‘能装上’这么简单。

三、高压、腐蚀或空间受限？不同工况下的SR90°弯头选型逻辑

选择SR90°弯头时，不能仅凭口径匹配就草率决定。以下是三种典型工况的选型路径：

• 高压流体系统：优先考虑壁厚加厚的对焊式不锈钢90°弯头，焊接接口能承受更高压力
• 腐蚀性介质：双相钢材质比普通304不锈钢更耐化学腐蚀，尤其适合化工管道
• 安装空间受限：短半径设计虽节省空间，但需同步验算流体阻力是否在允许范围内

当系统存在多向分流需求时，三通管件可能比单纯使用弯头更合理。Y型三通能有效降低紊流损失，特别适合需要频繁改变流向的工况。

决策时还需注意：同一标称口径的弯头，实际流通截面可能因壁厚差异而有明显区别。建议索取制造商提供的流量系数（Cv值）数据，而非仅凭DN值判断。

最终选型应形成闭环验证：先确定工况边界条件，再匹配材质与结构，最后回溯验证是否满足系统压力损失要求。这种系统化思路能避免后期频繁更换的隐性成本。

四、为什么换完弯头后系统反而更容易泄漏？

更换SR90°弯头后出现泄漏问题，往往是因为忽视了配套部件的匹配性。短半径弯头因曲率更大，会对法兰连接处产生更强的径向应力，若继续使用原有法兰垫片，其密封性能可能无法满足新的力学要求。

关键配套需同步升级的部件包括：

• 法兰垫片：需选择补偿性更强的金属缠绕密封垫片或耐高温法兰密封垫，以应对弯头带来的额外应力
• 管道支架：短半径弯头会改变管道重心分布，需增加通风管道抗震支架或化工管道滑动管托
• 连接件：原有螺栓可能因应力重新分布而松动，建议使用内六角法兰面螺塞配合防松处理

特别提醒：当系统压力较高时，简单的304不锈钢法兰垫片可能无法长期保持密封，此时应考虑带波纹补偿结构的法兰波纹补偿器，它能有效吸收弯头引起的管道位移。

五、焊接后直接通水测试？这个操作隐患很大

安装SR90°弯头后的首次压力测试需要特别注意：焊接部位温度骤变可能导致密封失效。正确的做法是焊接后先使用管道密封胶进行临时密封，待系统完全冷却至环境温度再进行水压测试。

测试过程中建议分阶段增压，每阶段保压时间不少于30分钟，重点检查：

1. 弯头与直管段连接处的圆周焊缝
2. 法兰垫片与管道法兰的接触面
3. 最近处的管道支架固定夹受力情况

日常维护时，应定期检查弯头下游的管道保温材料是否完好。短半径弯头容易形成紊流，若保温层破损会导致冷凝水积聚，加速法兰连接处的电化学腐蚀。

选择SR90°弯头从来不是孤立决策，从配套法兰垫片的密封升级到焊接后的应力释放，每个环节都在影响最终的系统可靠性。只有当弯头与管道支架、密封材料形成力学闭环时，才能实现真正的长期稳定运行。
