耐水煮氨基树脂选错，涂层性能打折扣的隐患

选错耐水煮性能的氨基树脂，涂层可能在湿热环境下起泡、脱落甚至变色，直接影响产品使用寿命和外观。这篇文章帮你理清选型逻辑，避开性能陷阱。

一、为什么耐水煮性能成为氨基树脂的关键指标？

在湿热环境下，普通氨基树脂容易出现水解反应，导致涂层性能急剧下降。而耐水煮型产品通过分子结构优化（如甲醚化氨基树脂的醚键稳定性），能有效抵抗高温水汽侵蚀。尤其对于金属厨具、卫浴五金等场景，水性氨基树脂的耐水煮性能直接决定了涂层能否通过48小时沸水测试。

关键差异点：

• 普通氨基树脂：常温下性能稳定，但80℃以上开始水解
• 耐水煮型号：分子链含疏水基团，可承受100℃持续水煮

👉 耐水煮不是"可有可无"的加分项，而是湿热环境下的必选项。

二、耐水煮氨基树脂性能不达标的三大后果

1. 附着力衰退
   水解反应会破坏树脂与基材的化学键，表现为涂层成片剥离。曾有用户使用非耐水煮型号制作电饭煲内胆涂层，3个月后出现大面积脱落。

2. 光泽度下降
   水分子渗透会导致涂层表面微孔增多，光线散射加剧。某卫浴企业测试发现，劣质树脂经水煮后光泽度降低40%以上。

3. 防锈功能失效
   对于金属基材，树脂水解后暴露出金属表面，加速锈蚀。实验室数据显示，耐水煮性能差的涂料用氨基树脂在盐雾测试中提前72小时出现锈斑。

👉 这些后果往往在客户投诉时才暴露，但根源在于原材料选型失误。

三、如何根据应用场景选择适合的耐水煮氨基树脂？

• 金属基材
  优先选用甲醚化氨基树脂，其与金属的化学键更稳定。如电饭煲、热水器内胆等持续接触高温蒸汽的场景，需要树脂在120℃仍保持结构完整。

• 玻璃/陶瓷基材
  苯代三聚氰胺树脂的耐湿热性能突出，适合卫浴洁具、玻璃瓶等需要透明涂层的场合。

• 木材/塑料基材
  脲醛树脂成本较低且柔韧性好，适用于家具、电器外壳等对硬度要求不高的场景。

👉 记住一个原则：基材耐温性越高，对应选择的树脂耐水煮温度也要同步提升。

四、耐水煮氨基树脂需要搭配哪些助剂才能发挥最佳效果？

配套三件套缺一不可： 耐水煮树脂需要更高活性的固化体系，建议选择反应温度匹配的型号，避免固化不足导致性能打折。

涂层表面越致密，耐水渗透性越好。实验表明，添加0.3%-0.5%流平剂可减少30%以上的水汽渗透路径。

耐水煮树脂通常粘度较高，需要专用稀释剂调节施工参数，否则易出现橘皮、针孔等缺陷。

👉 这些助剂不是"锦上添花"，而是确保树脂性能达标的必要条件。

五、耐水煮氨基树脂施工中容易被忽视的关键参数

• 预烘烤温度
  树脂在完全固化前需要驱除溶剂，建议80-100℃预烘10分钟，否则残留溶剂会降低耐水性。

• 膜厚控制
  单层膜厚最好控制在15-25μm，过厚易产生内应力，过薄则防护不足。某企业将膜厚从30μm调整到20μm后，耐水煮时间延长了50%。

• 消泡处理
  消泡剂添加量需精确到0.1%，泡沫残留会形成水汽渗透通道。使用前建议先做小样测试。

👉 这些细节看似微小，却可能让同样的树脂表现出完全不同的耐水煮性能。

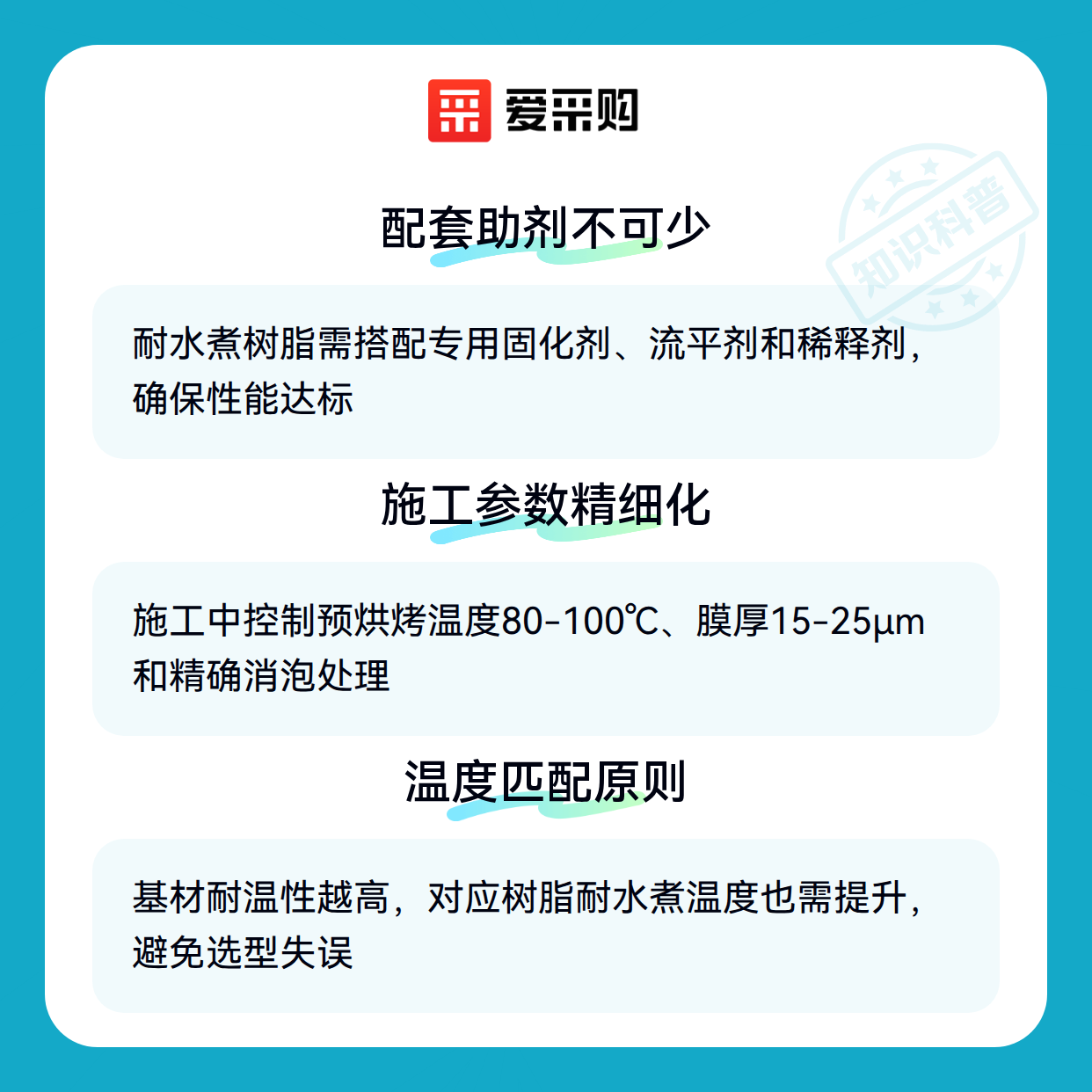

选择耐水煮氨基树脂时，先明确基材类型和使用环境温度，再匹配相应分子结构的树脂型号。记住搭配专用固化剂和流平剂，施工时控制好膜厚与消泡，才能真正发挥材料的耐水煮潜力。
