为什么你的线宽测试仪效果不达预期？

线宽测试仪效果不达预期？很可能是因为选型或使用中踩了坑。比如测量对象不匹配、环境干扰没考虑，都会让结果偏离实际。

一、这些场景下，线宽测试仪容易测不准

实际使用中，线宽测试仪最容易在三种情况下出现偏差：

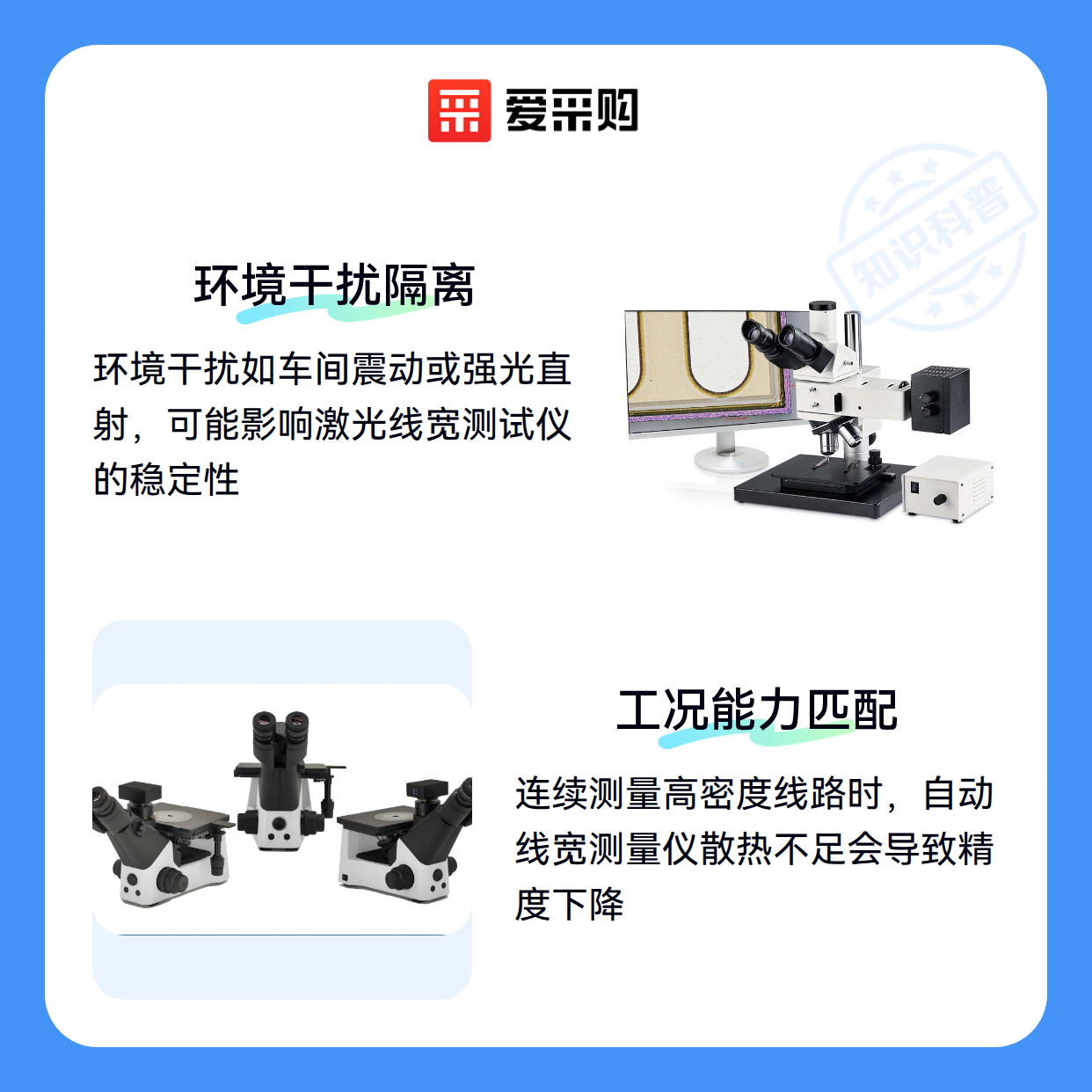

• 测量对象不匹配：比如用普通PCB线宽测量仪去测柔性电路板（FPC），材料变形会导致读数波动
• 环境干扰未隔离：车间震动或强光直射可能影响激光线宽测试仪的稳定性
• 工况超出设备能力：连续测量高密度线路时，自动线宽测量仪若散热不足，精度会逐渐下降

这些问题往往在采购时被忽略，等到实际测试才发现数据不可靠。接下来需要具体看哪些因素在影响测量效果。

二、哪些因素会让线宽测试仪的结果偏离实际？

线宽测试仪的测量精度并非一成不变，实际效果往往受三类关键因素影响：

• 被测对象特性：金属表面粗糙度、PCB板基材反光率、FPC柔性材料的形变等物理特性会直接影响光学测量设备的成像质量。例如过高的表面粗糙度会导致散射光干扰，而反光率不足的材料可能需要搭配特定波长的光源。
• 环境干扰：车间振动、环境温湿度变化、粉尘浓度等都会对精密光学系统造成累积误差。特别是需要亚微米级精度的晶圆测量场景，温度波动0.5℃就可能导致热膨胀误差。
• 工况匹配度：自动线宽测量仪在高通量检测时，若运动平台速度与相机帧率不匹配，会出现图像拖影；而手动调节的金相显微镜则更依赖操作者经验。

这些因素往往相互叠加——比如在潮湿环境中测量反光率低的深色PCB时，既需要防潮设计的工业线宽测量显微镜，又要求设备具备强照明补偿功能。这也是为什么同类设备在不同工厂的使用效果差异明显。

理解这些影响机制后，下一步需要具体判断当前工况下哪些因素占主导作用。例如长期在振动环境中作业时，优先考虑带主动减震功能的IC载板线宽测量仪；而频繁切换测量对象的生产线，则需要关注设备的多材料适配能力。

三、如何验证线宽测试仪是否匹配你的真实需求？

避免误用的核心是建立客观的验证方法，而非依赖设备标称参数。建议通过三步进行实际工况测试：

1. 样本对比测试：用已知线宽的标准样板（如带NIST认证的薄膜线宽测试卡）在不同环境条件下重复测量，观察设备稳定性
2. 极限工况模拟：在最大允许振动、温湿度范围内测试，记录自动图像线宽测量系统的误差波动范围
3. 交叉验证：用轮廓仪或高精度线距检测仪对同一位置进行复测，比对数据一致性

对于需要测量多种材料的生产线，要特别注意设备在不同反光特性表面的适应性测试。例如同时测量抛光金属和哑光FPC时，光学线宽测试仪可能需要切换照明模式，而这类功能在标准参数表中往往被忽略。

这些测试不仅能发现现有设备的局限，也为新采购提供了明确验证标准——比如潮湿环境下的连续作业需求，就应该要求供应商演示防雾镜片在高温高湿环境下的持续工作能力。

四、如何通过配套设备提升线宽测试仪的准确性

线宽测试仪的准确性不仅取决于设备本身，配套设备的选择同样关键。例如，标准线宽样板作为校准基准，能有效避免因设备漂移或环境变化导致的测量偏差。实际使用中，定期用标准样板校准设备，可以显著减少长期使用中的累积误差。

除了校准工具，测试环境也需要配套优化。例如，在粉尘较多的车间，防尘罩和无尘布能减少颗粒物对光学部件的污染；而在静电敏感区域，防静电手套和防震工作台则能避免静电干扰和振动影响。

软件配套同样不可忽视。专业的机器视觉测量软件或光学测量软件能提供更精准的数据分析和处理功能，弥补硬件测量的局限性。尤其是在复杂图案或多层PCB测量中，软件算法的优劣直接影响最终结果的可靠性。

五、如何避免线宽测试仪的采购和使用误区

采购线宽测试仪时，不要只看设备参数，还需评估配套方案的完整性。例如，询问供应商是否提供校准服务或标准样板，以及是否有针对不同测试场景的软件支持。这些细节往往决定了设备在实际使用中的表现。

使用过程中，定期维护和校准比一次性投入更重要。建立校准周期记录，并配备易损件（如清洁剂、防静电手套等），能延长设备寿命并保持测量稳定性。忽略这些细节，可能导致测试结果逐渐偏离真实值。

最后，根据实际需求选择配套方案。例如，高频测试需要更严格的防震和恒温条件，而多品种小批量测试则需灵活校准工具。匹配场景的配套投入，才能真正发挥线宽测试仪的性能。
