模数、材料和精度：齿轮齿条选型的三个关键维度

当生产线上的线性传动机构突然发出异响，或是数控设备定位精度开始飘移，问题往往出在最基础的齿轮齿条传动环节——选型不当的齿条就像不合脚的鞋，短期勉强能用，长期必然引发系统性问题。

一、为什么齿轮齿条仍是线性传动的首选方案

在实现直线运动的方案中，同步带轮容易拉伸打滑，直线导轨承载有限，齿轮齿条却凭借三个不可替代的优势成为工业场景的主流选择：

• 高刚性传动：齿面啮合能承受数吨的推拉力而不变形，特别适合重载机械
• 毫米级定位：精密研磨齿条配合伺服系统可实现±0.05mm的重复定位
• 无限行程：通过多段齿条拼接能突破设备长度限制

这类碳钢材质的标准件在自动化产线上应用最广，既能满足常规负载需求，价格也相对亲民。对于需要更高耐腐蚀性的场景，精密不锈钢齿轮齿条通过特殊热处理工艺，在食品机械、医疗设备等潮湿环境中表现突出。

🛠️ 结论：90%的直线传动场景，齿轮齿条仍是性价比最优解

二、模数背后的力学秘密：如何匹配负载需求

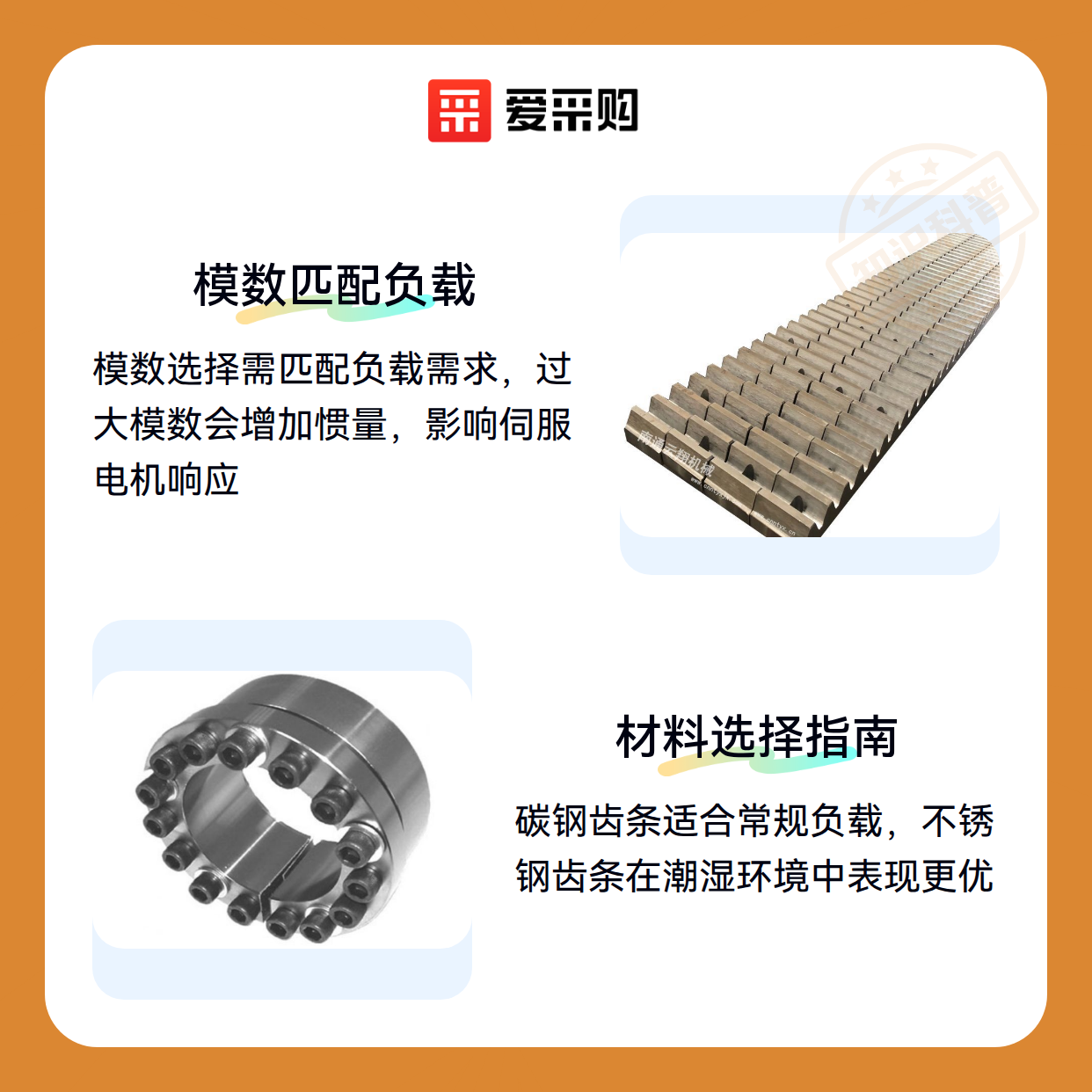

模数（Module）是齿轮齿条选型的核心参数，直接决定了传动系统的负载能力。常见误区是认为模数越大越好，实际上需要根据具体工况匹配：

• 模数与齿高的关系：模数2的齿条单齿承重约200kg，模数5可达1200kg
• 轻载场景陷阱：过大模数会增加惯量，导致伺服电机响应变慢
• 重载优化方案：采用斜齿轮设计可提升30%以上的啮合接触面积

对于需要频繁启停的场合，直齿轮结构加工简单成本低；而在高速重载工况下，斜齿轮的渐进式啮合能显著降低冲击噪音。

🔧 结论：模数选择=负载/(安全系数×齿数)，预留20%余量

三、不同工况下的齿轮齿条配置方案对比

重载场景的升级方案：当传统齿条难以满足超大负载需求时，齿条导轨一体化设计能同时解决传动和导向问题。这类产品将齿条嵌入钢制导轨，特别适合龙门式加工中心的横梁移动。

高速场景的替代选择：对于每分钟超过30米的超高速运动，滑台模组的同步带传动比齿轮齿条更安静平稳。但需要注意其负载能力会随速度提升而下降。

⚠️ 避坑提示：五模齿条定制时务必提供准确的行程和安装尺寸，非标改造成本可能翻倍。

四、买了齿轮齿条后还需要考虑哪些配套

完整的传动系统需要三大关键配套：

1. 动力匹配
   伺服电机功率需根据移动质量×加速度计算，一般预留1.5倍余量。低速大扭矩场合可搭配减速机使用。

2. 连接缓冲
   联轴器要选择能补偿安装偏差的弹性型号，梅花联轴器可吸收0.2mm以内的径向偏差。

3. 支撑系统
   轴承座间距应小于齿条长度的1/1200，直线轴承导向需与齿条平行度≤0.1mm/m

🔩 结论：配套件成本约占系统总投入的35%，不能省

五、安装偏差如何影响齿轮齿条寿命

现场安装时最容易忽视的三个细节：

• 背隙调整：啮合间隙应保持在0.1-0.15mm，用塞尺测量
• 热变形补偿：每米齿条预留0.5mm膨胀间隙（环境温差>15℃时）
• 润滑管理：食品级润滑脂的更换周期为2000工作小时

对于长行程系统，剖分轴承座可以大幅简化维护工作。这种设计无需拆卸整根轴就能更换轴承，特别适合流水线改造项目。

🛠️ 结论：安装精度差1mm，寿命缩短50%不是危言耸听

模数决定强度，材料影响寿命，精度关乎性能——这三个维度需要根据实际负载、运动速度和环境条件综合权衡。当预算有限时，优先保证模数和精度，材质可以通过后期维护弥补。对于自动化程度高的项目，建议直接采用齿轮齿条加工批发商提供的系统解决方案，比单件采购节省15%以上综合成本。
