你的PFC芯片真的选对了吗？场景适配比参数更重要

当你在选择PFC芯片时，是否只关注了效率参数却忽略了实际应用场景的适配性？看似性能相近的芯片，可能因拓扑结构和封装差异导致系统表现天壤之别。

一、为什么同样标称效率的PFC芯片实际表现差异大？

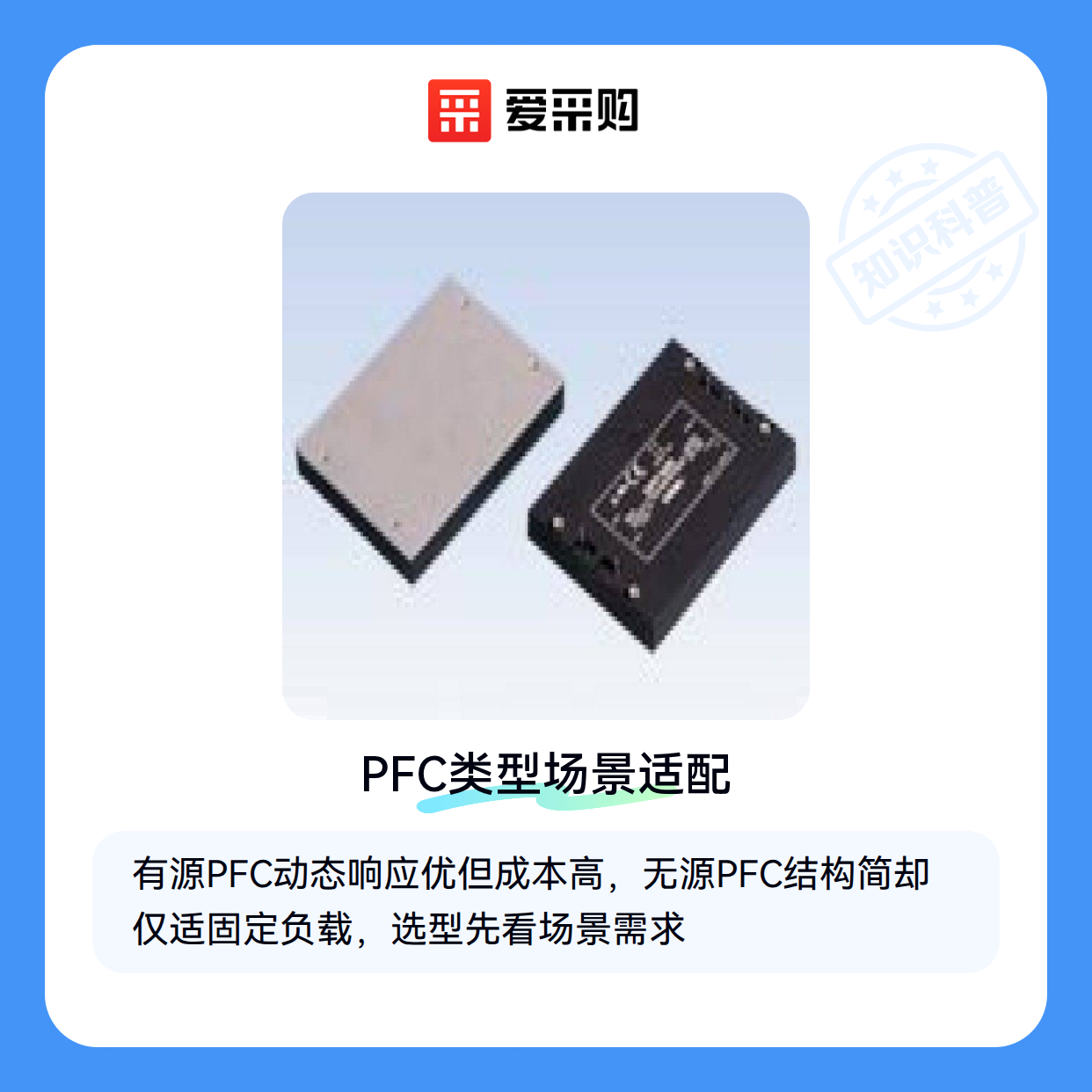

PFC芯片的核心价值在于改善功率因数，但实现方式存在根本差异：

• 有源PFC通过主动开关调节电流波形，动态响应更好但成本较高
• 无源PFC采用LC滤波等被动元件，结构简单但只适用于固定负载场景

工作模式的选择同样关键：连续模式在中等以上功率场合能保持更稳定的THD表现，而断续模式在小功率设备中成本优势明显。

这些底层设计差异意味着：标称效率相同的芯片，在应对电压波动或负载突变时，系统稳定性可能相差甚远。

二、破解PFC芯片选型的三个认知误区

选型时最容易陷入的参数陷阱：

• 过度追求峰值效率值，却忽略轻载时的能耗表现
• 只比较开关频率数值，未考虑频率与EMI设计的关联性
• 关注输入电压范围宽度，但未验证临界电压下的THD恶化程度

连续模式PFC芯片在工业场景的优势并非来自效率参数本身，而是其电流波形连续性带来的系统级可靠性提升。

真正影响长期使用成本的，往往是芯片对电网谐波的抑制能力——这直接关系到配套滤波元件的选择和更换频率。

三、工业与消费电子场景下如何选择PFC芯片拓扑？

选择PFC芯片时，拓扑结构是首要考量因素，不同应用场景对效率、体积和成本的要求差异显著。

• 工业设备：优先考虑有源PFC芯片的连续模式，其高功率因数校正能力更适合电机驱动等大功率负载的稳定运行
• 消费电子：临界模式或断续模式的有源PFC芯片更合适，在保证基本校正效果的同时兼顾了紧凑封装和成本控制
• LED照明：单级有源PFC芯片能同时完成恒流驱动和功率校正，减少外围元件数量

封装形式同样影响实际部署。工业场景中DIP封装更便于散热和维修，而消费电子普遍需要SMD封装以节省PCB空间。原边反馈架构能简化隔离电源设计，但需要配套高精度检测电路。

当系统需要模块化部署时，集成度更高的功率因数校正模块可能比独立芯片方案更具优势，特别是对于多电压输出的复杂电源系统。这类模块通常包含完整的驱动和保护电路，但灵活性会相应降低。

最终决策需要平衡拓扑适应性、外围电路复杂度和长期可靠性三个维度，接下来需要重点考虑这些PFC方案对配套元件的具体需求。

四、为什么主芯片达标了系统还是不稳定？

即使选对了PFC芯片，外围元件匹配不当仍会导致系统效率下降或EMI超标。关键是要理解PFC芯片与MOSFET、电感的动态耦合关系——开关频率越高，对MOSFET的导通损耗和反向恢复特性要求越苛刻；而电感饱和电流必须留足余量应对输入电压波动。

常见误区是仅按芯片规格书推荐值选择外围元件，却忽略了实际工作温度对元件参数的衰减影响。例如高温环境下，普通电解电容的ESR会显著上升，导致PFC补偿电容的滤波效果大打折扣。

匹配外围元件时需要重点关注的耦合关系：

• MOSFET选型：优先考虑导通电阻Rds(on)与芯片开关频率的乘积，而非单纯追求低电阻值
• 电感选择：在计算饱和电流时至少预留20%余量，特别是有浪涌冲击的工业场景
• 散热设计：TO-252封装二极管等发热元件需配合导热硅胶和散热片实现热通路

对于需要频繁维护的产线设备，建议选用带背胶绝缘垫片等易更换结构的配套元件。焊接后残留的松香会逐渐碳化影响绝缘性能，此时配合电路板清洁剂定期维护能延长系统寿命。

五、焊接工艺如何影响PFC电路长期可靠性？

手工焊接PFC电路板时，过热会导致芯片内部绑定线断裂或MOSFET栅极氧化层损伤。使用热风枪时需严格控制出风温度，并确保焊接机器人工作站等自动化设备有温度曲线校准功能。

容易被忽视的是焊接后的清洁工序——残留的助焊剂会吸潮导致漏电，而粗暴的机械清洁可能损坏PFC薄膜电容等精密元件。

EMI抑制的实操要点：

• 在PFC线路板胶带铺设阶段就预留接地铜箔
• 示波器探头测量开关节点时需使用高压差分探头
• 多模块并联时注意防静电手套等ESD防护措施

对于需要7×24小时运行的通信电源，建议配置焊接除尘工作站处理维护时产生的粉尘。粉尘堆积会降低散热片效率，而工业级热风枪能更精准地控制返修温度。

选择PFC芯片的本质是构建系统级解决方案。从拓扑结构匹配到外围元件耦合，从焊接工艺到EMI管理，每个环节的协同设计才能释放芯片的真实性能。下次评估方案时，不妨先画出能量流动路径图，再反推各节点的元件选型要求。
