电子线路板元器件设计中的这些误区,你踩过几个?

22小时前

电子线路板元器件设计和应用中,你是否也遇到过性能不稳定或频繁故障的问题?很多工程师忽略了选型和布局的关键细节,导致后期调试成本翻倍。

一、这些电子线路板元器件误区,可能正在影响你的设计

在电子线路板设计中,元器件选择和应用中的误区往往会导致性能不稳定甚至故障。以下是几个容易被忽视的常见问题:

  • 忽视贴片电阻的功率降额:实际应用中,电阻的功率承受能力会因环境温度升高而显著下降,若仅按标称功率选型,可能导致过热失效。

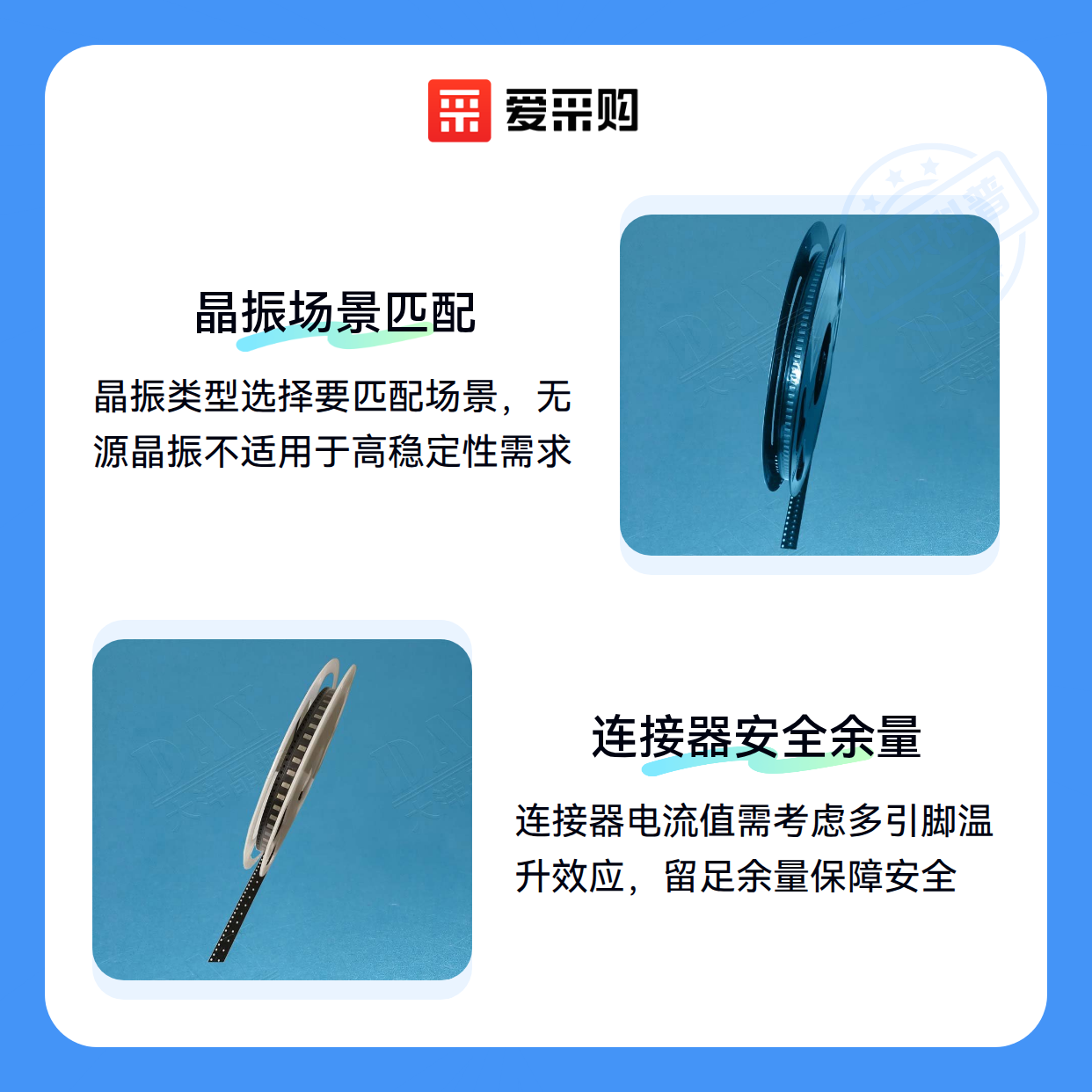

  • 混淆晶振类型的使用场景:将普通无源晶振用于对频率稳定性要求高的场合,或误以为所有恒温晶振都适合便携设备。
  • 过度依赖连接器的标称电流值:未考虑多引脚同时工作时的温升叠加效应,导致连接器实际载流能力不足。

贴片电阻的选型尤其需要关注实际工作环境。例如在高密度布线的电路板上,相邻元器件的热耦合效应会使电阻实际工作温度远高于预期。此时若仅按标准温度下的参数选择,长期运行可能出现阻值漂移甚至开路。

二、为什么这些误区会导致电路性能下降?

元器件参数标称值与实际性能的差异是多数误区的根源。以晶振为例:

  • 普通无源晶振的频率稳定度受温度影响明显,在工业温度范围(-40℃~85℃)内可能产生数百ppm的偏差,这对通信接口等时序敏感电路可能是灾难性的。
  • 恒温晶振虽然稳定性好,但其较大的功耗和体积使其不适合电池供电设备,错误选型会大幅缩短设备续航。

这些性能差异本质上源于元器件的工作原理和材料特性。贴片电阻的厚膜工艺决定了其温度系数比金属膜电阻更高,在高温环境下阻值变化更明显;而晶振的稳定性则直接与石英晶体切割方式和补偿电路相关。

理解这些底层原因,才能在选择元器件时避开只看标称参数的陷阱。接下来需要明确的是:针对不同应用场景,应该如何正确评估元器件的实际性能?

三、如何避开电子线路板元器件设计中的常见陷阱?

避免误区首先要从设计源头入手。许多问题源于对元器件参数的理解偏差,比如忽略工作温度范围或负载能力。实际使用中,超出标称条件的元器件会加速老化甚至直接失效。

  • 明确应用场景的关键需求:高频电路更关注阻抗匹配,而大电流场景需优先考虑散热设计
  • 交叉验证数据手册中的极限参数,留出足够余量应对突发负载
  • 建立标准化选型流程,避免凭经验直接复用旧方案

布局布线阶段的细节处理同样关键。看似微小的接地不良或信号串扰,长期运行后可能导致间歇性故障。使用可视化PCB设计软件能直观检查走线质量,但工具不能替代基础规则:

  1. 优先处理高频信号和敏感模拟电路的隔离
  2. 电源回路尽量短粗,避免共阻抗耦合
  3. 保留足够的测试点和维修空间

生产环节的防静电措施常被低估。干燥环境下,人体静电可能击穿敏感元器件却不留可见损伤,这类隐患往往在后期测试时才暴露。除了常规防静电手环和垫子,操作精密器件时建议使用防静电镊子套装,特别是处理BGA封装或高频模块时。

四、哪些工具能帮你提前发现潜在问题?

基础测试设备是排查隐患的第一道防线。万用表示波器固然重要,但针对线路板特性还需要更专业的工具:

  • 电路板阻抗分析仪能定位高频信号完整性问题
  • SMT炉前测试仪可预防焊接不良导致的批量缺陷
  • 镀层厚度检测仪避免因表面处理不达标引发的氧化

维护阶段的配套同样不可忽视。电子元件清洁剂能安全去除助焊剂残留,而精密电子清洗剂适用于光学传感器等特殊部件。存储时建议用防磁防潮的电子元件收纳盒,特别是对温湿度敏感的晶振和存储器。

软件工具链的完整性往往决定调试效率。从PCB原理图设计到仿真验证,保持工具版本兼容性很重要。建议建立标准元件库,避免每次重新创建封装导致的人为错误。

五、采购决策时需要权衡哪些关键点?

综合来看,电子线路板元器件的选型不能孤立评估单个参数。建议建立多维决策框架:

  • 可靠性维度:查看厂家提供的寿命加速测试报告
  • 兼容性维度:确认与现有设备的接口匹配度
  • 可维护性维度:评估更换和调试的便利程度

对于关键部件,建议分阶段验证:先小批量测试极限工况下的稳定性,再逐步扩大采购量。同时保留备选方案,避免单一供应商导致的供应链风险。

最终决策要回归实际需求本质——不是追求最高规格,而是找到性能、成本和可维护性的最佳平衡点。定期复盘设备运行数据,持续优化元器件选型策略。
