风扇马达主板霍尔开关怎么选？这些参数容易被忽略

选择风扇马达主板霍尔开关时，你是否只关注型号而忽略了关键性能参数？本文将帮你理清那些容易被忽视的选型要点，确保电机控制和换向的可靠性。

一、锁存型还是线性型？先弄清霍尔开关的工作特性

风扇马达主板的霍尔开关主要分为锁存型和线性型两种，它们的输出特性和适用场景有本质区别。

锁存型霍尔开关在磁场达到阈值后保持稳定输出，适合需要明确位置信号的直流无刷电机换向；而线性型输出与磁场强度成正比，更适合需要连续调节的调速场景。

双极锁存霍尔开关因其稳定的开关特性，成为大多数风扇马达的首选。但若电机需要宽范围调速，则需重新评估线性型的适用性。

二、灵敏度与功耗：风扇马达霍尔开关的两个隐形门槛

除了类型选择，实际使用中更易被低估的是灵敏度与功耗参数的匹配问题。

高灵敏度霍尔开关能检测微弱磁场变化，但可能因电机振动产生误触发；而低功耗设计虽然延长电池寿命，却可能牺牲响应速度。

对于需要长期连续运行的风扇马达，建议优先选择平衡了灵敏度和功耗的霍尔开关，避免后续频繁维护。

三、霍尔开关是否风扇马达的唯一选择？

当风扇马达需要精确控制转速和转向时，霍尔开关并非唯一解决方案。根据具体应用场景和成本考量，至少存在三种主流方案可供选择：

• 霍尔开关：适合需要实时反馈转子位置的场景，响应速度快但对抗电磁干扰能力较弱
• 光电编码器：在粉尘较少的环境下精度更高，但机械结构易受振动影响
• 磁编码器：综合了非接触式优点和抗干扰能力，但成本相对较高

对于需要频繁启停的散热风扇，无刷电机霍尔元件仍是性价比之选。其双极开关特性可准确捕捉磁极变化，且SS40AF等型号在4.5V低电压下就能稳定工作，特别适合电池供电场景。但要注意输出电流需与主板驱动能力匹配，否则可能烧毁接口电路。

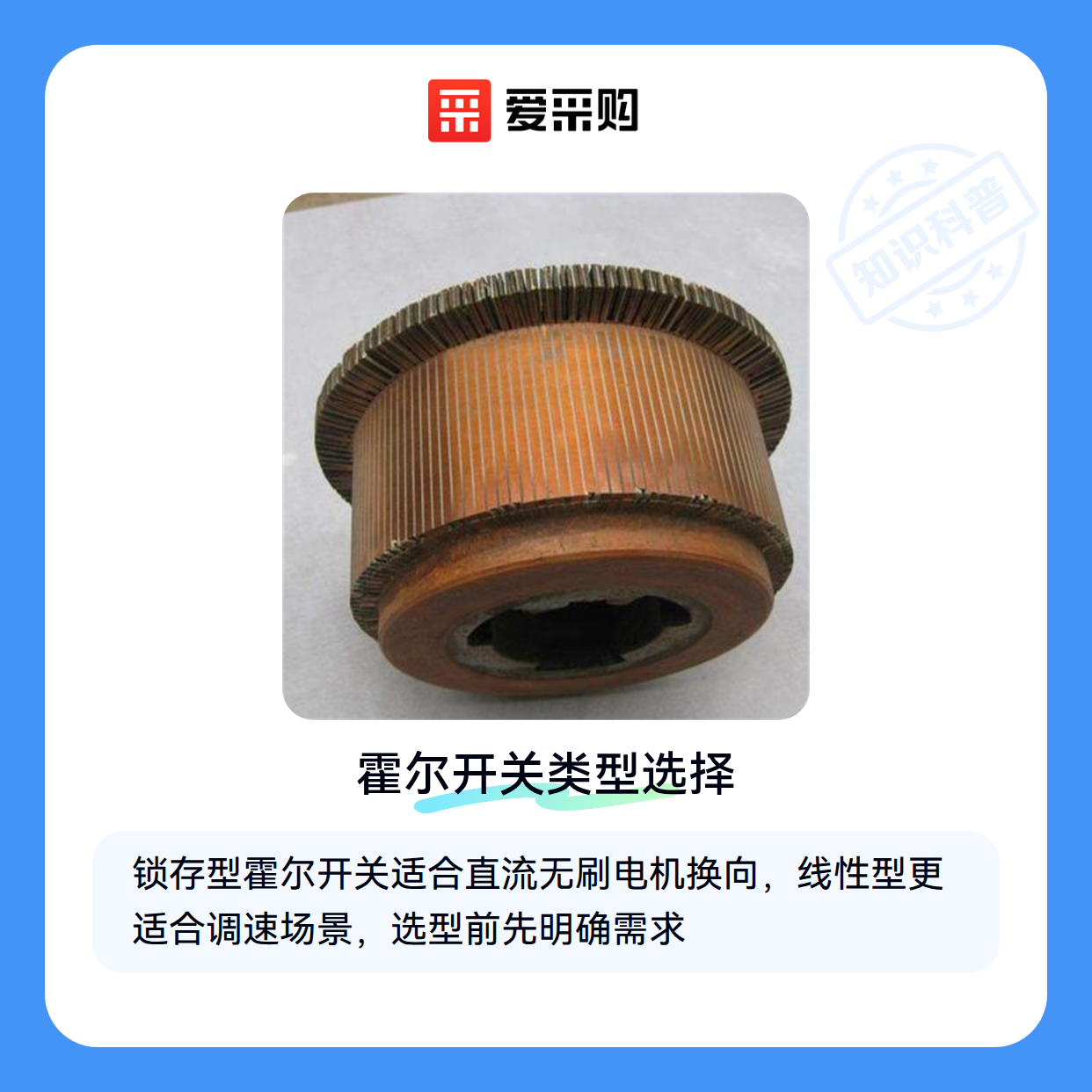

若预算有限且转速精度要求不高，传统电机换向器仍具实用价值。铜材质换向器通过物理接触实现电流换向，虽然存在电刷磨损问题，但对于低速运行的排气扇等设备，其维护周期可能比电子方案更长。

决策时建议先确认三个关键维度：

1. 环境粉尘/湿度是否威胁光学或接触式元件
2. 主板是否预留了霍尔信号处理电路
3. 更换维护的便利性要求 这能帮助在初次采购时就规避后续的系统兼容性问题。

四、驱动板与控制器的兼容性要求

选择风扇马达主板霍尔开关后，还需确保驱动板和控制器的信号匹配。霍尔开关的输出信号类型（如开漏输出、推挽输出）必须与驱动板的输入电路兼容，否则可能导致信号失真或无法正常触发。

对于需要调速的应用，电子调速器的信号处理能力也要与霍尔开关的响应频率匹配，避免出现转速波动或控制延迟。

PCB电路板的布局同样关键。霍尔开关的微弱信号容易受到电机高频噪声干扰，因此驱动板的布线应尽量缩短信号路径，并预留足够的接地屏蔽区域。若使用多层阻燃PCB板，可进一步降低电磁干扰风险。

实际安装中，以下配套问题需提前排查：

• 驱动板供电电压是否与霍尔开关的工作电压范围一致
• 控制器程序是否支持霍尔开关的极性切换功能
• 连接线缆的屏蔽性能是否满足抗干扰要求

这些问题若在采购后才发现，可能需额外更换配件或调整设计。

五、安装位置校准与电磁干扰防护

霍尔开关的安装位置直接影响检测精度。磁极间距通常需控制在特定范围内——过远会导致信号微弱，过近可能引起磁饱和。建议先用临时支架测试不同位置的效果，再固定最终安装点。

电机运行时产生的电磁噪声是常见干扰源。除了选择带屏蔽功能的霍尔开关外，还可采取以下措施：

• 在电机外壳与霍尔开关之间加装高密度电机消音棉
• 使用柔性PCB吸波材料包裹敏感线路
• 确保所有金属部件接地良好

长期使用中，振动可能导致霍尔开关移位。采用尼龙支架固定比金属支架更耐腐蚀，且能缓冲机械应力。存放备用件时，防震包装盒能避免运输过程中的结构损伤。

选择风扇马达主板霍尔开关不仅是型号参数的对比，更需从系统兼容性、安装环境和长期维护成本综合考量。匹配的驱动板、抗干扰设计和适当的防护措施，才能确保霍尔开关在电机控制中稳定发挥换向功能。
