冷拔焊管采购时忽视这个指标，后期维护成本翻倍

冷拔焊管的价格从每吨2800元到5800元不等，但真正决定长期成本的往往是采购时容易忽略的尺寸精度和残余应力指标——这些隐性参数可能导致后期加工废品率飙升30%以上。

一、为什么同样叫冷拔焊管，价格能差出30%

冷拔工艺的本质是通过模具拉拔使焊管产生塑性变形，这个过程中有三个关键指标直接影响最终性能：

• 减径率：优质精密冷拔焊管通常控制在15%-20%，过高会导致管壁出现微裂纹
• 表面光洁度：液压系统用的Q235B冷拔焊管要求Ra≤1.6μm，建筑结构用的可以放宽到Ra3.2μm
• 椭圆度公差：普通级允许0.8mm偏差，精密级要求≤0.3mm

低价产品往往在冷拔道次上偷工减料，比如用单道次强拉代替多道次渐进成型，这会导致后续车削加工时因残余应力释放产生变形。某汽车零部件厂曾因采购低价合金钢冷拔焊管，在精加工阶段出现批量椭圆度超差，最终返工成本比采购差价高出5倍。

二、冷拔焊管的内应力问题，90%的采购没搞明白

冷加工产生的残余应力就像被压缩的弹簧，会在三种情况下突然释放造成麻烦：

1. 焊接时：应力集中区容易产生热裂纹，特别是碳钢冷拔焊管在环缝焊接时
2. 机加工时：车削掉部分材料后，平衡被打破导致管体弯曲
3. 高温环境：当工作温度超过150℃时，不锈钢冷拔焊管也可能出现应力腐蚀开裂

解决这个问题的关键是在采购时就确认是否经过去应力退火。有个简单的现场检测方法：用锉刀在管端取样，如果锉屑呈连续螺旋状说明应力较小，如果是碎屑状则风险较高。

三、液压油缸用和结构支撑用，根本不是同种选法

不同应用场景对冷拔焊管的要求差异巨大，这里给出四个典型场景的选型要点：

液压系统用管

• 优先选择冷轧焊管基材，确保内壁粗糙度≤0.8μm
• 壁厚公差要求±0.05mm，避免密封件异常磨损
• 典型代表是液压油缸冷拔焊管，需要特别关注直线度指标

建筑结构用管

• 镀锌焊管更适合户外环境，锌层厚度≥80μm
• 允许存在轻微竹节纹，但每米波浪度要＜2mm
• 重点关注焊缝的超声波探伤报告

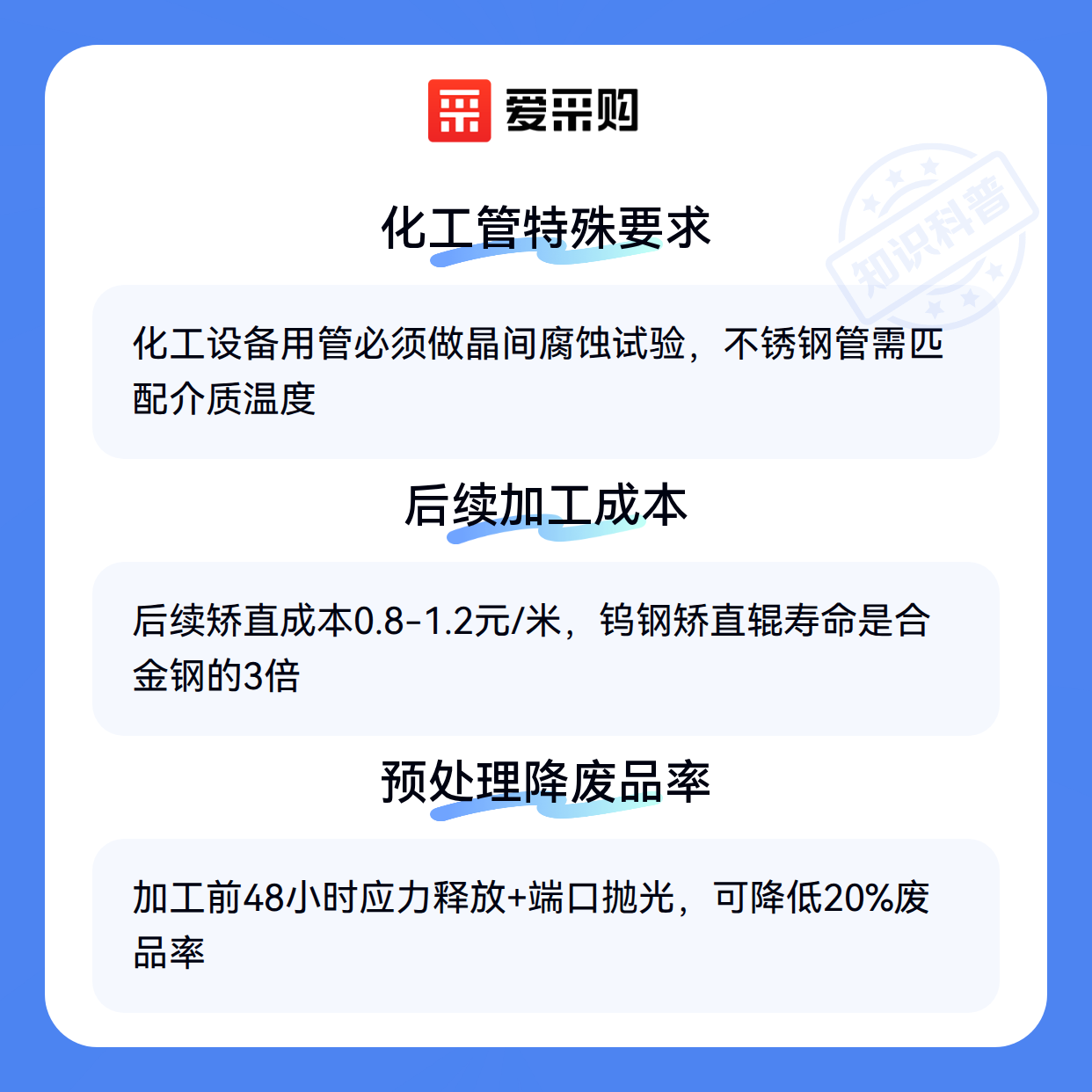

化工设备用管

• 必须要求厂家提供晶间腐蚀试验报告
• 建议选择经过固溶处理的不锈钢冷拔焊管
• 注意介质温度与材料应力腐蚀敏感性的匹配

普通机械用管

• 可考虑用无缝钢管替代，综合成本可能更低
• 对表面要求不高时，选择黑皮管能省15%-20%成本
• 确认厂家是否提供定尺切割服务

四、买完焊管才发现，这些配套设备才是烧钱项

很多采购者没算清后续加工成本，这里列出两个最容易被低估的环节：

矫直工序

• 冷拔管存放超过两周就会产生自然弯曲，需要钢管矫直机预处理
• 6米长管材的直线度矫正成本约0.8-1.2元/米
• 矫直辊的材质直接影响处理效果，钨钢辊比合金钢辊寿命长3倍

防腐处理

• 喷砂除锈要达到Sa2.5级才能保证涂层附着力
• 钢管防腐设备的喷涂均匀性决定防护寿命
• 环氧粉末涂装线投资约25万，小批量加工更适合外包

五、焊管上生产线前，这个预处理能省下20%废品率

经验丰富的工程师会在加工前做三件事：

1. 应力释放：将管材平放静置48小时，让残余应力自然释放
2. 端口处理：用钢管抛光机去除毛刺，避免装配时划伤密封件
3. 直线度复检：在自重状态下用激光测距仪检查，偏差＞1mm/m需重新矫直

某农机厂曾因忽略预处理，导致液压油缸管在精加工阶段出现批量锥度误差，后来增加预矫直工序后，每月减少废品损失近3万元。

采购冷拔焊管的本质不是买原材料，而是为最终应用场景的可靠性买单。与其纠结每吨几百元的价差，不如把预算花在确保焊管生产线兼容性和钢管连接件匹配度上。当常规热轧焊管无法满足精度要求时，冷拔工艺才是性价比之选。
