陶瓷核心基板选型时，老采购最在意的三个隐性指标

当你在高功率电子封装中遇到散热瓶颈时，陶瓷核心基板可能是那个被忽视的解决方案。这篇文章不会给你参数堆砌，而是帮你理清选型时真正该关注的隐性维度。

一、为什么电子封装领域越来越依赖陶瓷基板？

传统树脂基板在高频、高温场景下容易暴露出三大短板：热膨胀系数不匹配导致的焊接开裂、介电损耗引起的信号衰减、长期热循环下的结构变形。而陶瓷电路基板凭借其天然优势正在填补这个空白：

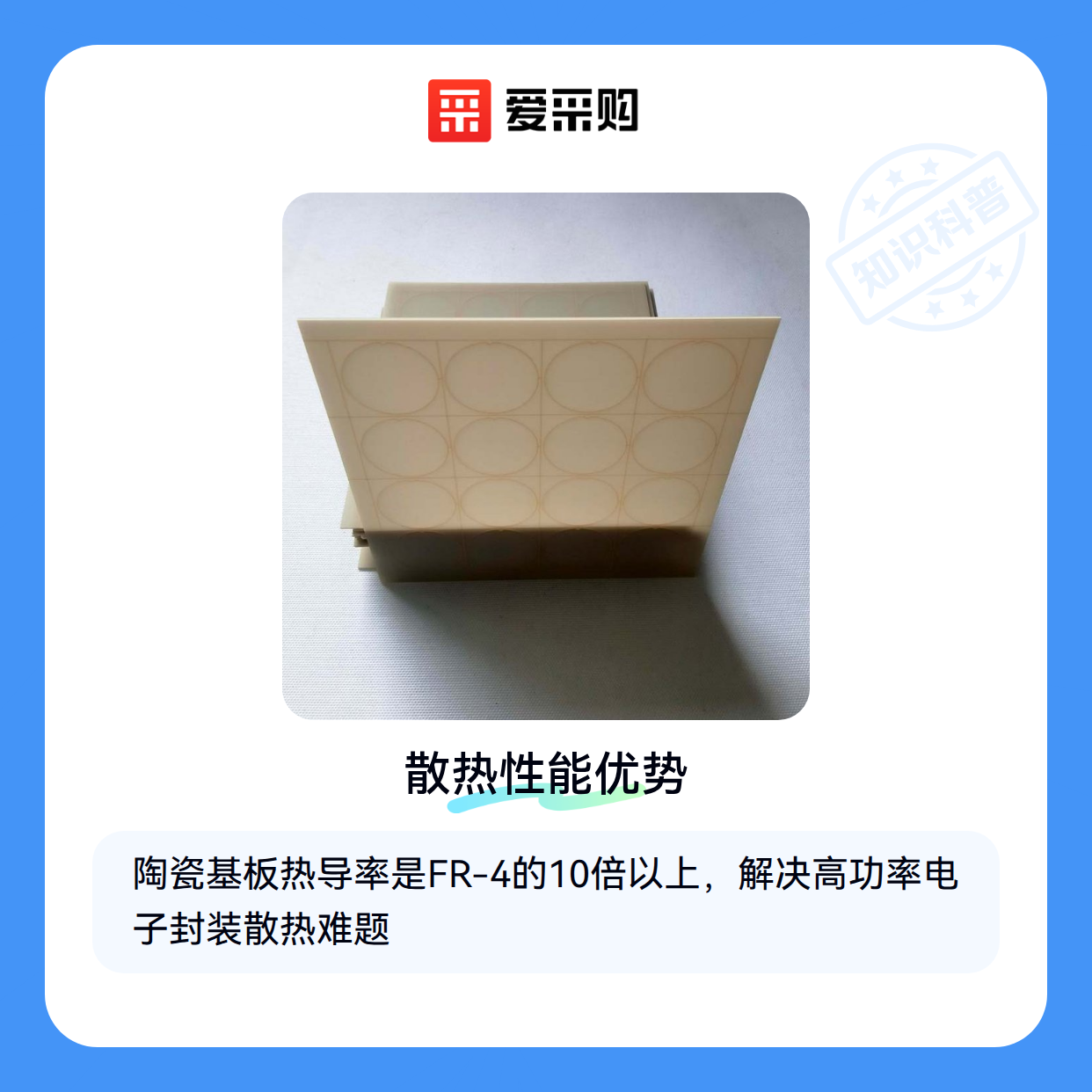

• 热导率是FR-4材料的10倍以上，能快速导出芯片产生的热量
• 介电常数稳定，适合高频信号传输
• 热膨胀系数与半导体芯片更接近，减少热应力

在需要高可靠性的陶瓷封装基板应用场景（如激光器、功率模块、航空航天电子），这些特性直接决定了设备寿命。但陶瓷基板并非万能钥匙，它的工业化应用还面临两个门槛：脆性材料带来的加工难度，以及多层结构工艺的成熟度。

二、多层结构如何影响陶瓷基板的介电性能？

当信号传输频率突破GHz级别时，基板内部的电磁场分布会变得异常复杂。这时候多层陶瓷基板的层间互连设计和介质材料选择就显得尤为关键：

• 层间过渡区的陶瓷-金属共烧工艺直接影响阻抗连续性
• 气孔率低于5%的致密结构能减少高频信号散射
• 厚度公差控制在±3%以内可避免电磁波相位畸变

实际测试表明，设计良好的高温陶瓷基板在5G毫米波频段的插入损耗可以比普通方案降低40%。这解释了为什么雷达和卫星通信设备会特别指定这类基板。

三、不同应用场景该选哪种陶瓷基板？

根据散热需求和信号特点，主流方案可以分为三类：

1. 极端散热场景选氮化铝

   • 热导率高达170W/(m·K)，适合千瓦级IGBT模块
   • 注意：加工时需要特殊激光设备处理

2. 性价比方案选氧化铝

   • 96%氧化铝基板成本仅为氮化铝的1/3
   • 适合LED封装等中低功率场景

3. 高频信号场景选复合基板

   • 陶瓷散热基板与树脂基板的混合结构
   • 兼顾高频性能和复杂布线需求

在激光设备中，我们见过最成功的案例是将氮化铝用于激光巴条焊接，氧化铝用于驱动电路，通过阶梯式散热实现整体优化。

四、基板加工环节需要哪些专用设备配合？

采购完基板只是开始，后续加工才是真正考验。我们整理过典型故障案例，70%的良率问题出在加工环节：

• 精密切割：陶瓷的脆性要求刀轮转速超过30000rpm，同时需要去离子水冷却
• 表面处理：抛光后的Ra值需控制在0.1μm以内，否则会影响金属化层附着力
• 镀膜工艺：建议配备专用的陶瓷基板镀膜设备处理特殊金属层

有家客户曾用普通PCB分板机切割陶瓷基板，结果边缘微裂纹导致后续金属化层大面积脱落——这个教训价值20万报废件。

五、如何避免陶瓷基板在装配过程中的微裂纹？

装配环节的应力控制是工程师最容易忽视的细节。我们总结出三个实操要点：

• 使用低模量陶瓷基板胶水作为应力缓冲层
  • 胶层厚度建议控制在50-80μm
  • 固化温度曲线要与陶瓷热膨胀特性匹配
• 焊接时采用阶梯升温工艺
  • 从室温到150℃阶段升温速率不超过3℃/s
• 清洗时避免超声波功率超过300W
  • 推荐使用专用陶瓷基板清洗剂

去年有个汽车电子项目，就因为忽略了清洗剂pH值对陶瓷表面的腐蚀性，导致批量性界面分层。现在他们产线上都备着pH试纸了。

选陶瓷核心基板就像选战术装备——没有最好，只有最合适。理解你的真实需求（是高频优先还是散热优先），认清配套加工能力，再结合多层陶瓷基板或高温陶瓷基板的特性做匹配，才能避免"买对基板却用不对"的尴尬。
