三相双三拍步进电机选型时，为何工作模式比基本参数更值得关注？

当您为设备选购三相步进电机时，是否发现相同规格下不同工作模式的性能差异远超预期？本文将揭示为何双三拍模式的选择比基础参数更能决定实际应用效果。

一、为何三相双三拍模式能实现更平稳的运行特性？

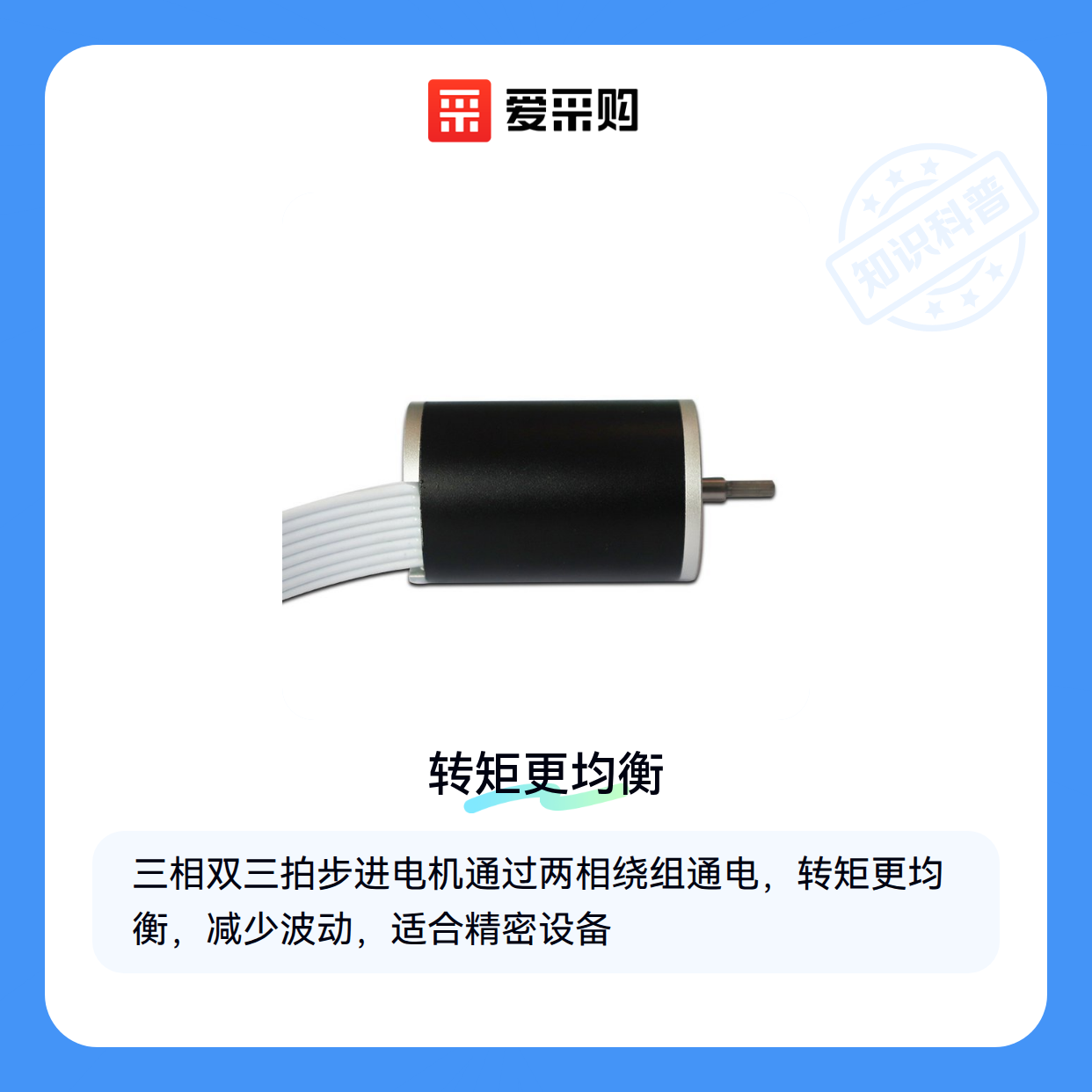

三相双三拍工作模式通过两相绕组同时通电的设计，在磁路中形成更均衡的转矩分布。这种激磁方式相比单三拍的单一绕组通电，有效减少了转矩波动。

其核心优势在于：

• 每一步的转矩输出更连续，降低运动过程中的振动
• 两相电流叠加产生的合成磁场方向更稳定
• 相同转速下比六拍模式减少换相次数，降低铁损

这解释了为何在需要平稳运动的精密设备中，工程师往往优先考虑双三拍模式而非单纯追求更高相数或更小步距角。

二、双三拍模式如何影响实际应用的关键指标？

与单三拍模式相比，双三拍在相同输入功率下可提供更均匀的转矩输出，这使得它在以下场景具有明显优势：

• 需要抑制中低速振动的工作环境
• 对步进角一致性要求高的定位系统
• 长时间连续运行的自动化设备

值得注意的是，双三拍模式并非在所有转速区间都表现优异。当转速提升到一定阈值时，其换相频率的降低反而可能成为限制因素。

这种特性差异意味着选型时必须先明确应用场景对振动抑制和转速要求的优先级，而非简单地选择标称参数更漂亮的产品。

三、低速高扭矩与高速平稳场景下，如何选择三相双三拍工作模式？

选择三相双三拍工作模式时，需优先评估负载特性与运行场景的匹配度。与单三拍或六拍模式相比，双三拍通过两相同时激磁实现更均衡的转矩输出，但不同应用场景对振动抑制和转速的要求差异显著：

• 低速高扭矩场景：如精密定位、重载启动等，双三拍的转矩平衡特性可有效抑制步进丢失，此时应优先考虑混合式步进电机配合双三拍驱动
• 高速平稳场景：需要连续运行的传送带、扫描设备等，六拍模式可能更适配高速需求，但需注意共振带带来的振动风险

当负载惯性较大或存在频繁启停时，双三拍模式的优势更为明显。其两相激磁方式能提供更平稳的转矩过渡，避免单三拍模式在换相时可能出现的转矩凹陷问题。但若系统对转速要求较高且负载较轻，部分无刷直流电机在速度响应上可能更具优势。

实际选型建议建立三维决策框架：先确认负载扭矩需求，再评估运行速度范围，最后考虑系统对振动噪声的敏感度。对于需要平衡精度与速度的折衷场景，可优先测试双三拍与微步驱动的兼容性方案。

四、为什么双三拍步进电机需要专用驱动器和电源？

三相双三拍步进电机的工作模式对配套设备有特殊要求，普通驱动器可能无法充分发挥其性能优势。由于双三拍采用两相同时激磁的工作方式，驱动器的相电流输出能力需要匹配电机额定电流的1.5倍左右，否则会导致转矩波动增大。

选择驱动器时需特别注意微步细分功能的兼容性，部分低价驱动器在双三拍模式下可能出现步距角不均匀问题。

电源选型同样不可忽视：

• 功率余量建议留出30%以上，应对双相激磁时的瞬时电流冲击
• 优先选择带制动电阻的步进电机电源，快速消耗反电动势能量
• 德国步进电机电源等高品质产品在电压稳定性方面表现更优

实际安装时建议配合扭矩测量仪验证系统匹配度。通过检测电机输出轴的实际扭矩波动，可以判断驱动器参数设置是否合理，避免因设备不匹配导致的振动加剧或定位精度下降问题。

这些配套要求看似增加了初期成本，但能显著降低长期使用中的性能损耗和维护压力。

五、如何解决双三拍模式特有的振动与散热难题？

双三拍步进电机在低速运行时容易产生特征性振动，这与两相激磁的磁场切换方式直接相关。采用弹性联轴器配合电机安装底座能有效吸收机械振动，日本产的橡胶减震支架对200Hz以下的共振抑制效果尤为明显。

散热管理需要双重保障：

• 机械侧：确保电机与散热器接触面平整，必要时添加导热硅脂
• 电气侧：通过驱动器参数降低保持电流，但需平衡扭矩损失
• 环境侧：变频电机散热风扇比普通轴流风扇更适合间歇性工作场景

定期维护时建议检查：

1. 联轴器橡胶件是否老化开裂
2. 散热器风道是否积尘
3. 安装底座螺栓有无松动 这些细节直接影响电机在双三拍模式下的长期运行稳定性。

选择三相双三拍步进电机实质是选择一套系统解决方案。从工作模式特性出发，先确认负载对振动抑制和转矩平稳性的要求，再匹配驱动器和电源参数，最后通过弹性联轴器、减震底座等配套措施实现最佳运行效果。这种场景驱动的选型逻辑，比单纯比较电机基本参数更能保障实际应用性能。
