双向可控硅和普通可控硅到底差在哪？这些场景用错会出问题
5小时前一、为什么双向可控硅能控制双向电流？

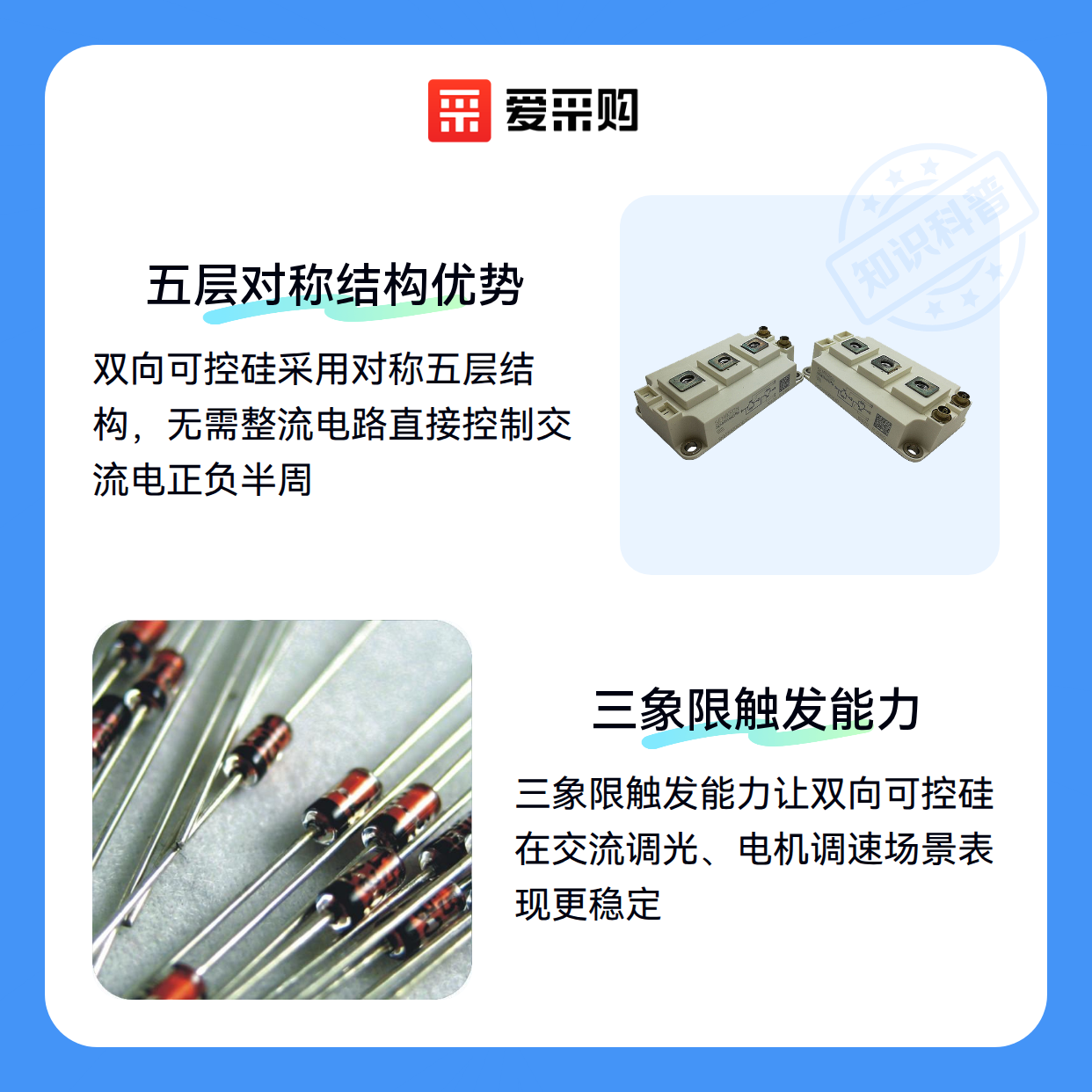

双向可控硅与普通可控硅的核心差异源于其半导体结构设计。普通可控硅采用NPNP四层结构，只能单向导通电流；而双向可控硅由两个反向并联的NPNP结构组成（NPNP-NPNP对称结构），形成五层半导体堆叠。这种对称设计使其能在两个方向上均实现可控导通。 实际应用中，双向可控硅的结构优势体现在交流电控制场景——它无需额外整流电路即可直接控制交流电的正负半周，而普通可控硅只能控制单一方向的电流。
结构差异直接影响了器件的触发方式：
- 普通可控硅：仅需单一极性的触发信号，但必须确保阳极电压高于阴极
- 双向可控硅：支持正负触发信号（三象限触发），且主端子电压极性不影响触发条件
这种物理层差异决定了后续电路设计的关键选择。例如在交流调光电路中，双向可控硅可直接用
二、为什么三象限触发能力决定电路设计？
普通可控硅只能在第一象限（正向电压+正向触发）工作，而双向可控硅覆盖三个象限（I/II/III），这意味着：
- 交流电正负半周都能被控制
- 触发信号极性要求更低
- 无需额外整流电路
实际设计时，四象限双向可控硅（如带TO-263封装的型号）对栅极触发电流要求更宽松，但普通可控硅在直流电路中反而更稳定。
若误用普通可控硅替代双向型号，交流调光电路会出现半周失控，而反向并联两个普通可控硅的方案既增加成本又影响响应速度。
三、哪些场景必须用双向可控硅？误用会有什么后果？
双向可控硅的核心优势在于交流电的全周期控制能力，这决定了它在以下场景不可被普通可控硅替代：
- 交流相位控制：如调光器、电机调速等需要正负半周均能触发的场合，普通可控硅会因反向阻断特性导致半周失控
- 交流开关电路：频繁切换交流负载时，双向可控硅的对称导通特性可避免反向电压击穿风险
- 容性负载控制：充放电过程中电流方向会变化，普通可控硅在反向恢复阶段易发生误触发
误用普通可控硅替代双向可控硅时，实际使用中容易观察到这些异常现象：
- 交流负载仅半周工作，表现为设备输出功率异常偏低
- 反向电压导致的漏电流会使可控硅异常发热，长期运行可能烧毁触发电路
- 在感性负载场景（如电磁阀控制），反向电动势可能直接击穿普通可控硅的PN结
需要特别注意的边界场景是直流电路——双向可控硅虽然能工作，但实际使用中其对称结构会导致导通压降比普通可控硅更高，在低压大电流场景会产生更明显的热损耗。此时选用
四、四步判断该用哪种可控硅
选型时应优先确认两个核心参数：
- 电流方向：直流电路只能用普通可控硅，交流电路优先选双向可控硅
- 控制信号特性：是否需要负向触发或零电压切换
对于模糊场景（如脉冲直流或复杂波形），还需考虑：
- 双向可控硅在非对称波形下可能产生导通不平衡
- 普通可控硅搭配整流电路时需评估额外功耗与空间占用
最终决策可简化为：
- 纯交流控制→双向可控硅+触发二极管（如LLDB4系列）
- 直流/高精度控制→普通可控硅+配套驱动电路
- 混合信号场景→建议用
双向可控硅测试仪 实测波形响应
