介孔二氧化硅选型：从孔径分布到表面修饰的完整决策树

选择介孔二氧化硅时，孔径分布和表面化学修饰的匹配度直接决定了载药效率或催化活性——这可能是您工艺优化中最容易被低估的变量。

一、为什么制药和化工行业特别关注介孔结构

当您需要实现药物缓释或催化反应时，普通介孔硅载体的随机孔道结构往往导致有效负载率不足。真正起决定性作用的是三个特性：

• 孔径精确可控性：2-50nm的孔径范围可适配不同分子量药物或催化剂
• 超高比表面积：800m²/g以上的比表面积为活性物质提供充足锚定位点
• 表面化学可修饰：通过硅烷偶联剂接枝羧基/氨基等官能团改变材料亲疏水性

比如在靶向给药系统中，羧基介孔二氧化硅的负电性表面能减少蛋白质非特异性吸附，而SBA-15型材料的高度有序孔道则适合大分子酶固定化。

⚠️ 注意：介孔结构的热稳定性差异很大，MCM-41在600℃以上会塌孔，而SBA-15能承受800℃高温烧结。

二、孔径分布和表面化学修饰如何影响实际性能

您可能已经发现，同样是标注"介孔"的材料，实际载药量可能相差5倍以上。关键参数间的耦合作用常被忽视：

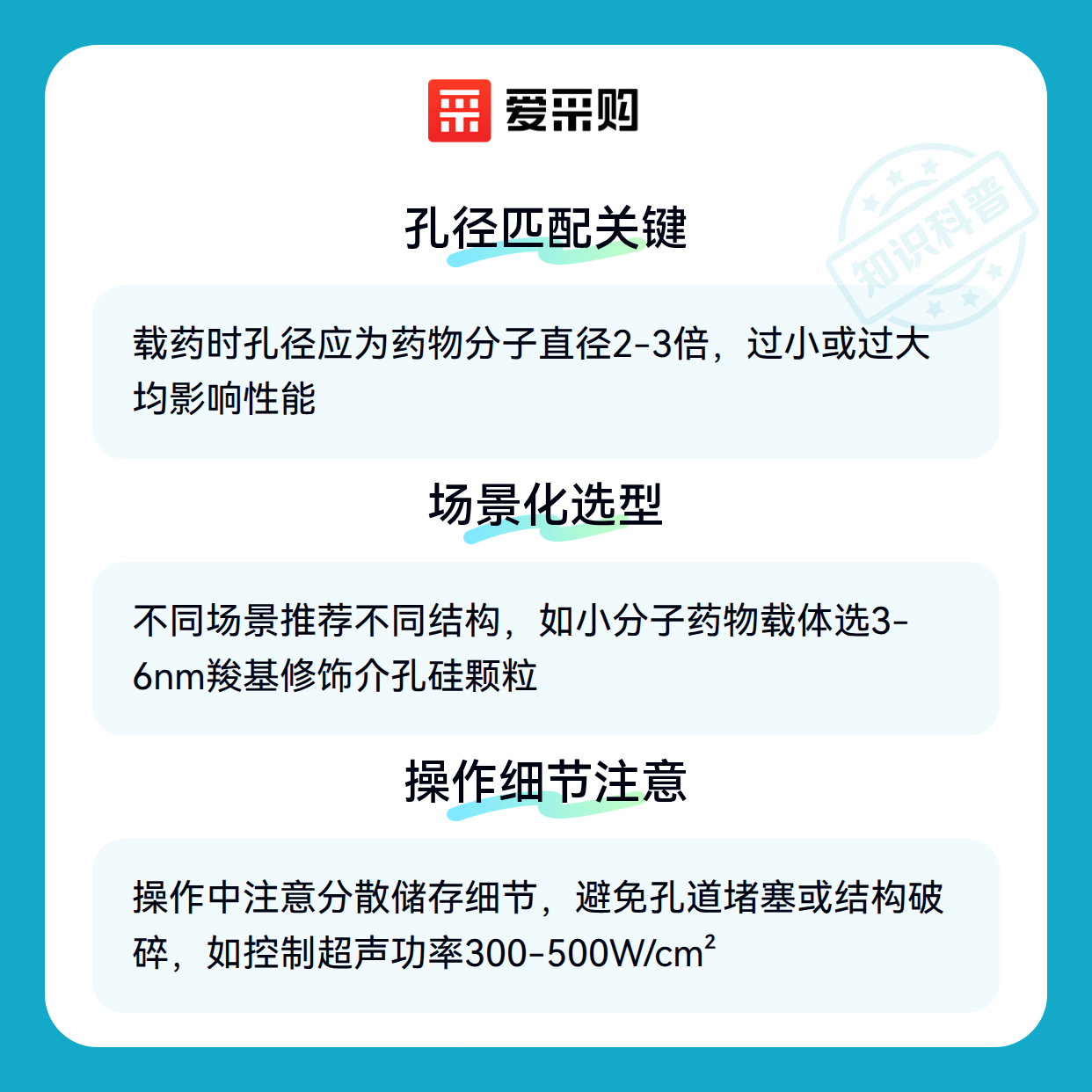

1. 孔径与分子尺寸的匹配度
   载药时最佳孔径应为药物分子直径的2-3倍，过大会降低包封率，过小则影响释放动力学

2. 孔道连通性决定利用率
   介孔硅微球的闭孔结构适合缓释，而SBA-15介孔二氧化硅的贯通孔道更利于催化传质

3. 表面电荷影响稳定性
   氨基修饰的阳性表面易引发血小板聚集，而羧基化材料在血液中的半衰期可延长3倍

核心结论：先明确载物分子特性（尺寸/电荷/热敏性），再反向推导材料参数组合。

三、不同应用场景下的参数组合方案

对于需要兼顾载药和成像功能的场景，空心介孔二氧化硅的双模态结构更合适：

• 壳层厚度决定机械强度（通常30-50nm最佳）
• 空腔占比影响载药密度（建议控制在60%-70%）
• 窗口尺寸调控释放速率（需大于药物分子直径）

生物降解要求高的场合，可考虑介孔硅粉与聚乳酸复合：

• 粒径<200nm时巨噬细胞清除率显著降低
• 堆积密度0.3-0.5g/ml时注射悬浮性最佳
• 表面羟基含量>5mmol/g利于后续酯化交联

四、分散和储存环节容易被低估的配套需求

刚采购的介孔氧化硅材料，经常因后续处理不当导致孔道堵塞：

1. 超声分散参数
   20kHz探头式超声波分散仪比 bath型效率高5倍，但需控制功率在300-500W/cm²避免结构破碎

2. 储存环境控制
   棕色玻璃样品储存瓶配合氮气保护，能防止表面硅羟基潮解导致的孔道坍塌

3. 防污染措施
   操作时佩戴防尘口罩和无粉无尘手套，避免人体皮脂堵塞介孔

五、实验室操作中哪些细节会导致孔径堵塞

即使选对材料，这些实操细节也会让性能打折扣：

• 润湿方法错误
  应先乙醇浸润再转水相，直接加水会产生气阻（接触角>90°时尤为明显）

• 干燥温度过高
  60℃以上烘干会使表面硅羟基缩合，建议冷冻干燥或超临界CO2干燥

• 搅拌剪切过大
  磁力搅拌器转速超过800rpm时，介孔球可能破碎成无孔碎片

核心结论：介孔材料就像精密筛网，预处理比使用过程更易造成不可逆损伤。

先锁定您的载药量或空速要求，倒推需要的比表面积和孔径分布——比如每克催化剂需要200m²有效接触面积时，选择800m²/g比表面积的材料实际用量应是理论值的1.5倍（考虑堆积密度和传质效率）。介孔硅载体的表面化学修饰可以后期进行，但孔径和热稳定性必须在采购时确认。
