采购应力双折射测量仪时，老手都这样避开认知盲区

当透明材料内部存在残余应力时，光线穿过会呈现双折射现象——这个看似简单的物理效应，却可能让玻璃制品爆裂、光学元件失效、塑料件变形。一台靠谱的高精度应力双折射仪能帮你提前发现这些隐患，但市面上从几千到几十万的设备，差异到底在哪？

一、为什么材料应力检测需要专业光学方案？

传统机械式应力检测只能测表面，而材料内部的应力分布才是真正的"隐形杀手"。通过偏振光与双折射效应的相互作用，专业设备能实现：

• 非破坏检测：不切割样品就能获得全场应力分布
• 定量分析：用光程差数值直接反映应力大小
• 瞬态捕捉：部分设备可监测应力随时间的变化

早期用户常误用斯托克斯参量测量仪这类通用光学设备，但专用仪器的LED面光源和补偿光路设计，能显著提升透明材料的信噪比。例如检测药用玻璃瓶时，专业设备可识别出人眼无法察觉的微弱彩虹纹。

🔍 关键结论：当需要量化应力值而非仅观察条纹时，必须选择带数字补偿功能的专业机型。

二、双折射测量仪的核心价值不在参数表里

厂商常强调分辨率、重复性等参数，但实际使用中有三个更关键的隐性指标：

• 通光孔径：决定能测多大样品，150mm孔径只能测小型玻璃制品，500mm以上才能应对光伏玻璃
• 环境抗干扰：车间震动会导致普通设备测量值波动±5nm以上
• 软件算法：劣质软件会把材料固有双折射误判为应力

这类问题在透明材料应力检测仪上尤为明显——塑料和树脂的微弱信号需要更强的噪声抑制能力。近期一些采用闭环反馈光路的设备，正在解决传统开环系统的漂移问题。

🛠️ 关键结论：要求供应商提供同材质样品的实测报告，比对比参数表更有意义。

三、激光型还是塑料专用？先厘清这三个判断维度

根据材料特性选择技术路线时，重点关注：

1. 透明材料类型

   • 玻璃/晶体：普通白光LED设备即可
   • 塑料/薄膜：需要光弹仪原理的补偿式测量
   • 半导体晶圆：必须用激光应力双折射仪避免损伤

2. 样品尺寸与通光率

   • 超薄膜需考虑透光率补偿
   • 大尺寸样品要确认载物台承重

3. 数据输出需求

   • 产线快速分拣只需通过/失败判定
   • 研发分析需要导出应力梯度曲线

📊 关键结论：处理复合材料时，X射线应力分析仪可能更适合，但会失去双折射法的实时性优势。

四、没有这些配件，测量精度可能打八折

采购主机只是开始，这些配套设备直接影响最终效果：

• 校准体系：每季度要用偏光仪标准片验证设备状态
• 样品夹具：曲面样品需定制夹具避免应力干扰

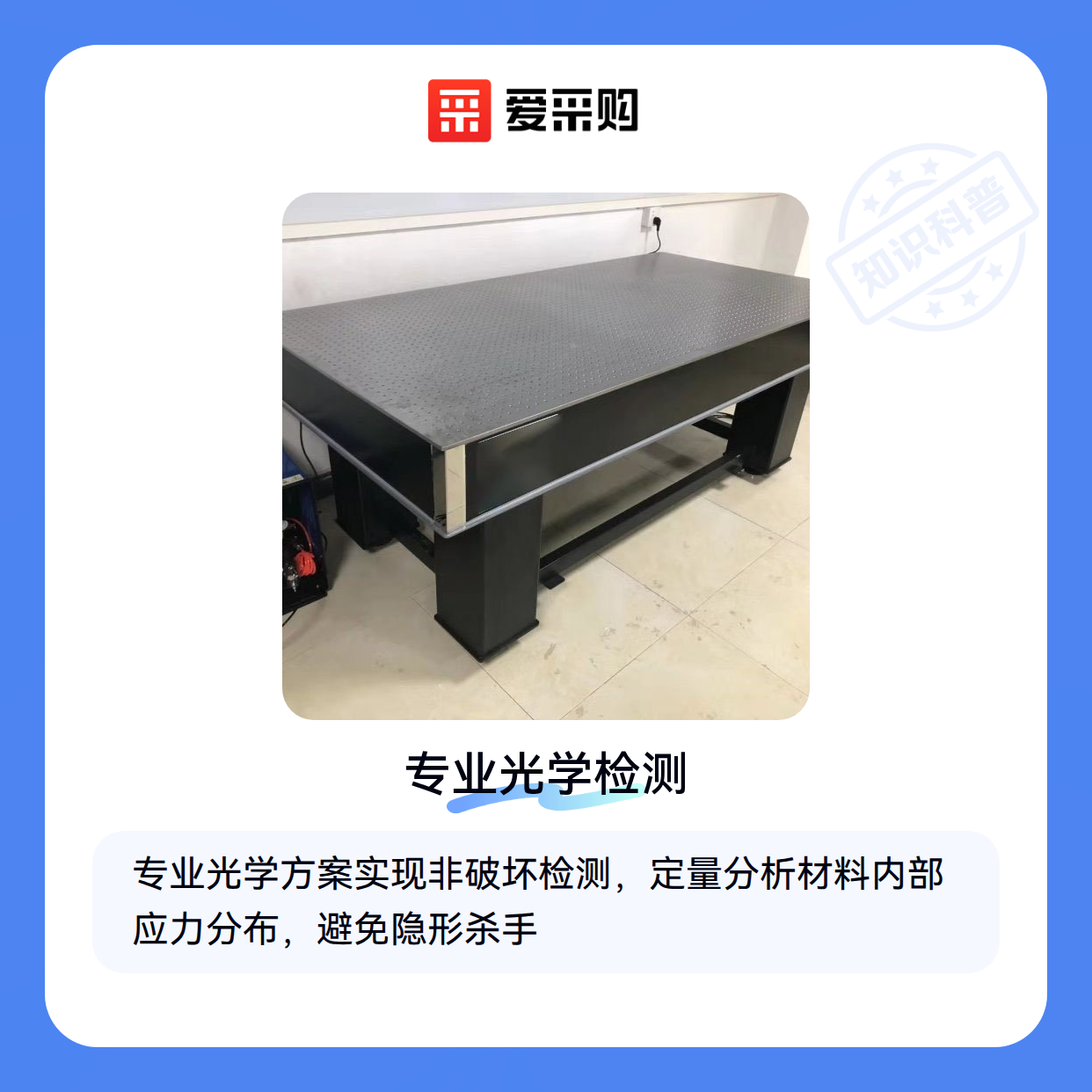

• 隔振平台：光学平台振幅需控制在5μm以内
• 温控模块：塑料测量时室温波动应≤2℃

曾有用户反馈测量值漂移，最后发现是未使用样品夹具导致样品自重变形。另一个常见误区是忽略设备与计算机的接地环路干扰。

⚙️ 关键结论：配套投入应占主机预算的15%-20%，否则可能浪费设备潜力。

五、校准周期怎么定？环境震动影响多大？

实际操作中最易被忽视的两个细节：

• 校准频率

  • 连续使用：每周用偏振片检查光路一致性
  • 间歇使用：每次开机前做零点校准
  • 关键时期：每天测量前后各校准一次

• 环境干扰应对

  • 震动：设备基础要独立于厂房地面
  • 气流：避免空调直吹光路区域
  • 温度：塑料测量前需恒温2小时

部分高端机型已集成环境补偿传感器，但多数设备仍需依赖应力分析软件的后处理功能消除干扰。

⏱️ 关键结论：建立校准日志，记录每次异常数据时的环境参数。

从玻璃瓶检测到VR镜片研发，双折射测量技术正在渗透更多领域。核心决策逻辑始终不变：先明确被测材料的透光特性与应力阈值，再匹配设备的通光能力和噪声抑制水平。那些能同时提供ASTM C148应力仪和定制化分析方案的供应商，往往更懂如何应对复杂场景。
