0402电容与其他尺寸电容：如何避免选型失误？

0402电容的紧凑尺寸适合高频电路和小型设备，但选型时容易忽略它与更大尺寸电容在容值和频率响应上的差异。这里帮你理清关键边界。

一、0402电容与0201、0603电容的关键尺寸差异如何影响性能？

0402电容的命名直接反映了其尺寸：0.04英寸×0.02英寸（约1.0mm×0.5mm），这种紧凑设计使其在空间受限的高密度PCB布局中成为首选。但尺寸差异会直接影响三个关键性能维度：

• 容值范围：相比0603电容，0402通常最大容值更低，但0201电容的容值上限更受限
• 频率响应：更小的0402电容在高频应用中表现更优，寄生电感效应明显低于大尺寸电容
• 耐压能力：同材质下，0402的额定电压通常低于1206等大尺寸电容

实际选型时需要警惕尺寸与性能的折中关系：选择0201电容虽然能进一步节省空间，但容值选择和焊接工艺难度会显著增加；而0603电容在电源滤波等需要较高容值的场景更具优势。

高频电路设计尤其需要关注0402电容的尺寸优势——其更短的电流路径带来的低ESL特性，能有效抑制GHz级信号的振铃现象，这是大尺寸电容难以替代的。

二、什么情况下必须用0402电容？什么情况反而应该选更大尺寸？

0402电容的黄金应用场景集中在两类需求：

• 射频模块和高速数字电路的退耦：需要电容尽可能靠近IC引脚，此时0402的尺寸优势压倒性胜出
• 可穿戴设备等微型化产品：PCB面积压缩到极限时，0402比0603能多布置30%以上的电容位

但以下情况建议考虑更大尺寸电容：

• 电源输入端的主滤波：需要更大容值时，单个1206电容可能比并联多个0402更可靠
• 高电压应用：0402电容通常限于50V以下，而0805以上尺寸更容易找到100V规格

值得注意的是，0402滤波电容在开关电源中呈现独特价值——其适中的尺寸既能满足EMI滤波的容值需求，又不会因体积过大影响高频噪声吸收效果。

三、0402电容的焊接与测试有哪些特殊要求？

0402电容的微小尺寸对焊接工艺提出了更高要求。相比0603或0805等大尺寸电容，0402电容的焊盘面积更小，需要更精准的SMT贴片机和更高精度的温度控制。实际使用中，焊锡量过多容易导致桥接，而过少则可能虚焊，这对设备的稳定性和操作人员的熟练度都是考验。

在测试环节，0402电容的高频特性需要专用夹具配合。普通测试夹可能因接触面积不足导致测量误差，而LCR数字电桥搭配微型测试夹具能更准确捕捉其真实参数。长期测试时还需注意静电防护，防静电手套和垫子是标配。

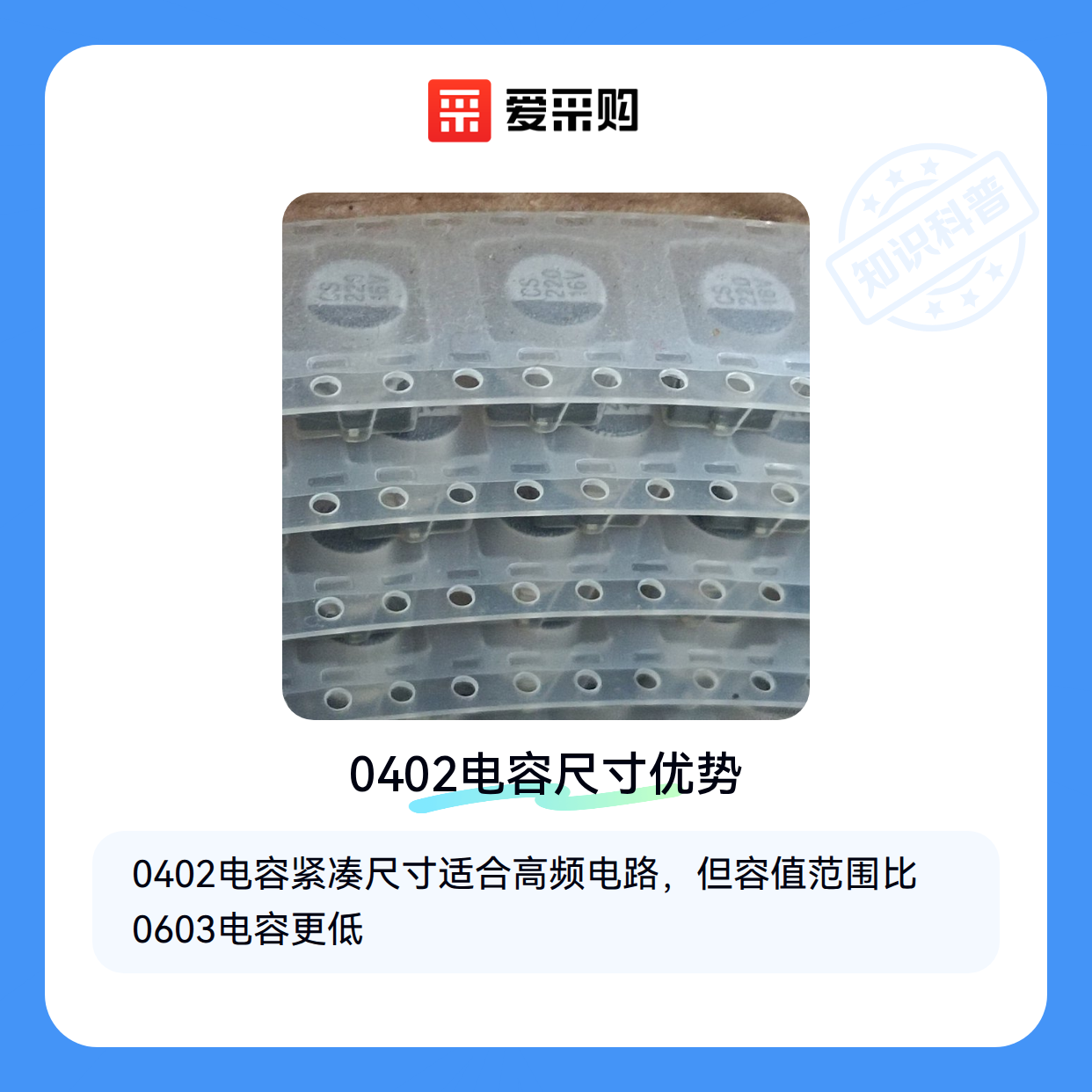

存储和搬运0402电容时，其编带包装比散装更可靠。防静电料盘能避免运输过程中的元件移位，而震动盘分选设备则要特别注意振幅控制——过强的震动可能导致微型电容飞出料槽。这些配套差异直接影响生产良率，是选型时容易被忽略的成本因素。

四、什么时候该坚持选择0402电容？

只有当电路板空间极度受限且高频性能是刚需时，0402电容才是不可替代的选择。例如智能手机射频模块或毫米波雷达前端，其紧凑布局和GHz级工作频率使得更大尺寸电容难以胜任。

如果预算有限或产线设备较旧，0603电容可能是更稳妥的方案。虽然体积稍大，但对焊接设备要求更低，后期维护成本也更可控。特别是在批量生产时，良率差异会显著影响总成本。

最终决策要平衡三要素：电路性能需求、现有设备适配度和长期生产成本。0402电容的适用边界很清晰——它为极致紧凑设计而生，但也需要配套的工艺投入来发挥价值。
