为什么高端铸造厂逐渐放弃锆英砂转向宝珠砂

当高端铸件的表面光洁度要求达到Ra6.3以上时，传统锆英砂的热膨胀系数缺陷就会暴露无遗——这正是越来越多精密铸造厂转向耐火材料宝珠砂的核心原因。

一、从锆英砂到宝珠砂：铸造用砂的升级逻辑

在1600℃以上的浇注温度下，普通硅砂早已溃散，而宝珠砂仍能保持稳定的物理性能。这种人工合成的球形陶瓷砂通过电熔工艺实现三大突破：

• **热膨胀率降低60%**：相比传统铸造砂0.8%-1.2%的线性膨胀率，宝珠砂控制在0.3%以内
• 耐火度提升200℃：Al₂O₃含量＞75%的配方使其耐火度达到1800℃
• 流动性优化：球形颗粒使填充密度提高15%，特别适合消失模铸造宝珠砂的复杂型腔

对于需要兼顾尺寸精度和表面质量的高镍合金铸件，耐高温覆膜砂常与宝珠砂配合使用。这类组合方案在涡轮叶片铸造中，能将铸件废品率从12%降至3%以下。

⚡ 结论：当铸件壁厚＜5mm或需要重复使用砂型时，宝珠砂的性价比优势开始显现

二、球形结构如何改变砂型的物理性能

宝珠砂的球形颗粒绝非简单的形状改变，它重构了砂型内部的力传导路径：

1. 应力分散：球体接触点承受的压应力比多角形砂减少40%，显著降低型砂破碎率
2. 热传导均匀：球形结构使热量沿三维方向均匀扩散，避免局部过热造成的金属渗透
3. 树脂用量节省：由于比表面积比铬铁矿砂小30%，粘结剂用量可减少20%

在浇注高锰钢这类易产生热裂的合金时，精密铸造砂的热稳定性直接影响铸件合格率。实测数据显示，使用宝珠砂的砂型在连续浇注5次后，仍能保持90%以上的强度保留率。

⚡ 结论：对于需要多次浇注的自动化生产线，宝珠砂的耐用性可降低30%的耗材成本

三、四种铸造用砂对比：什么情况下宝珠砂更划算

具体选型时要特别注意：

• 薄壁铸件：当壁厚＜3mm时，锆英砂仍是不可替代的选择，但其价格是宝珠砂的6倍
• 重型铸件：壁厚＞50mm的机床底座，铬铁矿砂的激冷特性更经济
• 表面质量：汽车涡轮壳等Ra3.2要求的铸件，宝珠砂+覆膜砂复合工艺最稳妥

⚡ 结论：批量生产5-30mm的中小型铸件时，宝珠砂的全生命周期成本最低

四、宝珠砂再生系统：延长使用寿命的关键

很多铸造厂初次使用宝珠砂时，常因忽视再生环节造成浪费。有效的砂处理设备应包含：

• 磁选装置：分离金属杂质，避免划伤砂粒表面
• 沸腾焙烧炉：在750℃下分解残留树脂，恢复砂粒活性
• 微粉去除系统：20μm以下的细粉会降低透气性

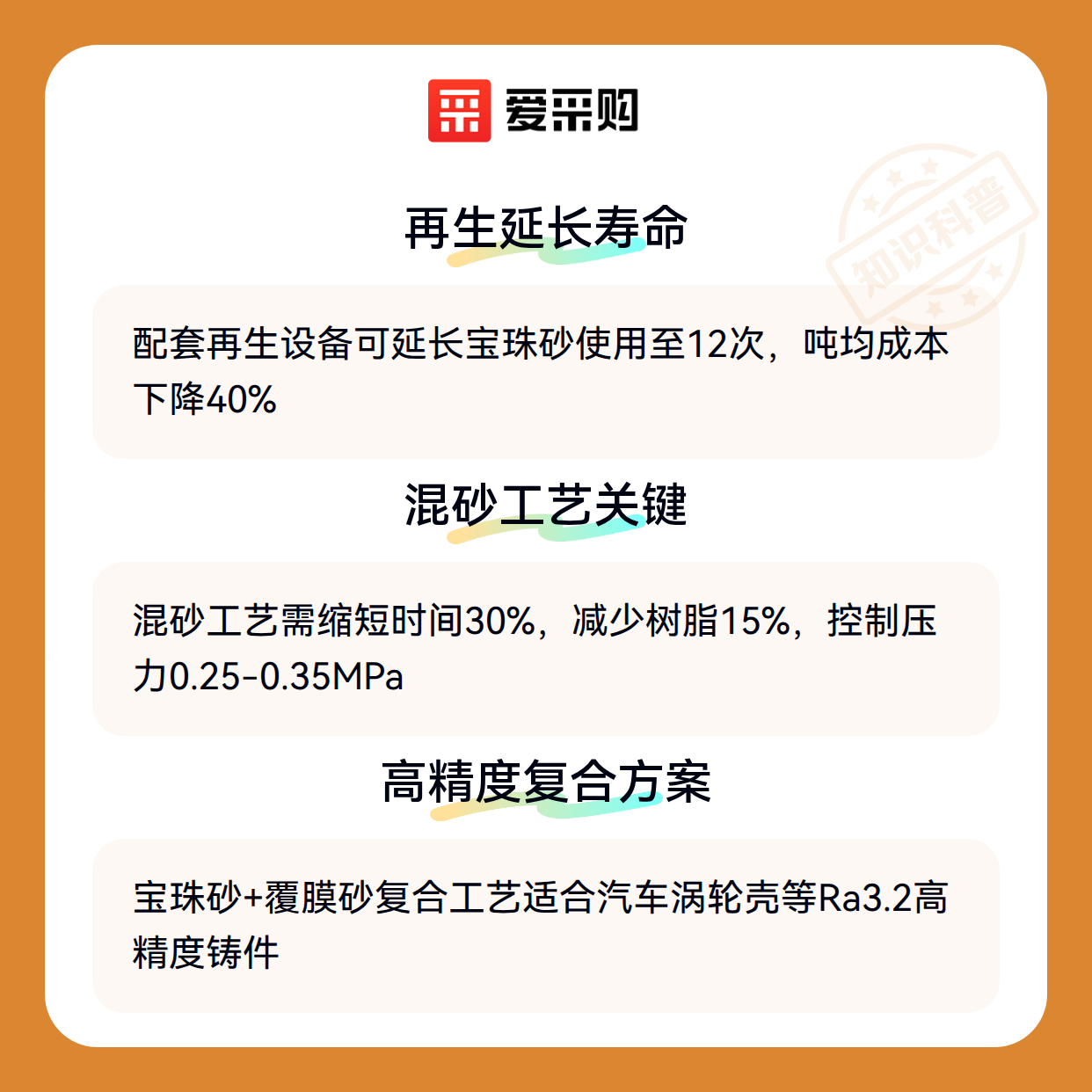

某变速箱壳体生产线的实测数据显示，配置砂再生设备后，宝珠砂的循环使用次数从5次提升至12次，吨均成本下降40%。

⚡ 结论：月用量超过50吨的铸造厂，配套再生设备的投资回收期＜8个月

五、宝珠砂混砂工艺：比传统用砂多注意这几点

使用砂型铸造设备处理宝珠砂时，参数调整直接影响最终效果：

• 混砂时间：比硅砂缩短30%，过度搅拌会导致球形颗粒破碎
• 树脂比例：建议比铬铁矿砂减少15%，利用其低比表面积特性
• 固化速度：因导热性好，固化剂用量需增加5%-8%
• 震实压力：控制在0.25-0.35MPa，过高压力会破坏砂粒结构

对于自动化造型线，建议选用带变频控制的双臂砂混砂机，其间歇式混砂模式更适合宝珠砂的物理特性。

⚡ 结论：混砂工序的能耗可降低25%，但需严格控制工艺窗口

铸件精度要求Ra6.3以下时，铸造用宝珠砂的综合优势明显；当达到Ra3.2以上超高精度时，可考虑与锆英砂分层使用。关键是根据月产量、铸件结构和表面要求，在铸造砂的初始成本与循环收益间找到平衡点。
