选MCU就像给设备选大脑,参数表里藏着太多容易踩坑的细节。这篇文章帮你拆解从内核架构到外设配置的完整决策链,避开"参数够用但实际跑不动"的尴尬局面。
从内核到外设,MCU选型必须理清的决策链
17小时前一、为什么MCU选型需要系统方法论?
市面上标称性能相近的
另一个隐形门槛是开发生态。某些
结论: 参数表是基础,但必须结合具体业务场景做系统评估 🧐
二、内核架构决定MCU的能力边界
选择内核就像选发动机,
- 8位架构适合简单控制任务,比如家电面板处理按键扫描和LED显示
- 32位架构在复杂算法处理上有绝对优势,像电机FOC控制必须用Cortex-M4以上内核
- 混合架构正在兴起,有些
低功耗MCU 会同时集成8位协处理器和32位主核
实时性要求高的场景要特别关注中断嵌套能力。汽车电子的ECU控制单元通常需要7级以上的中断优先级,而消费级芯片可能只支持3级。这时候
结论: 内核类型直接划定性能天花板,选错就要推倒重来 ⚡
三、按应用场景分流的关键决策点

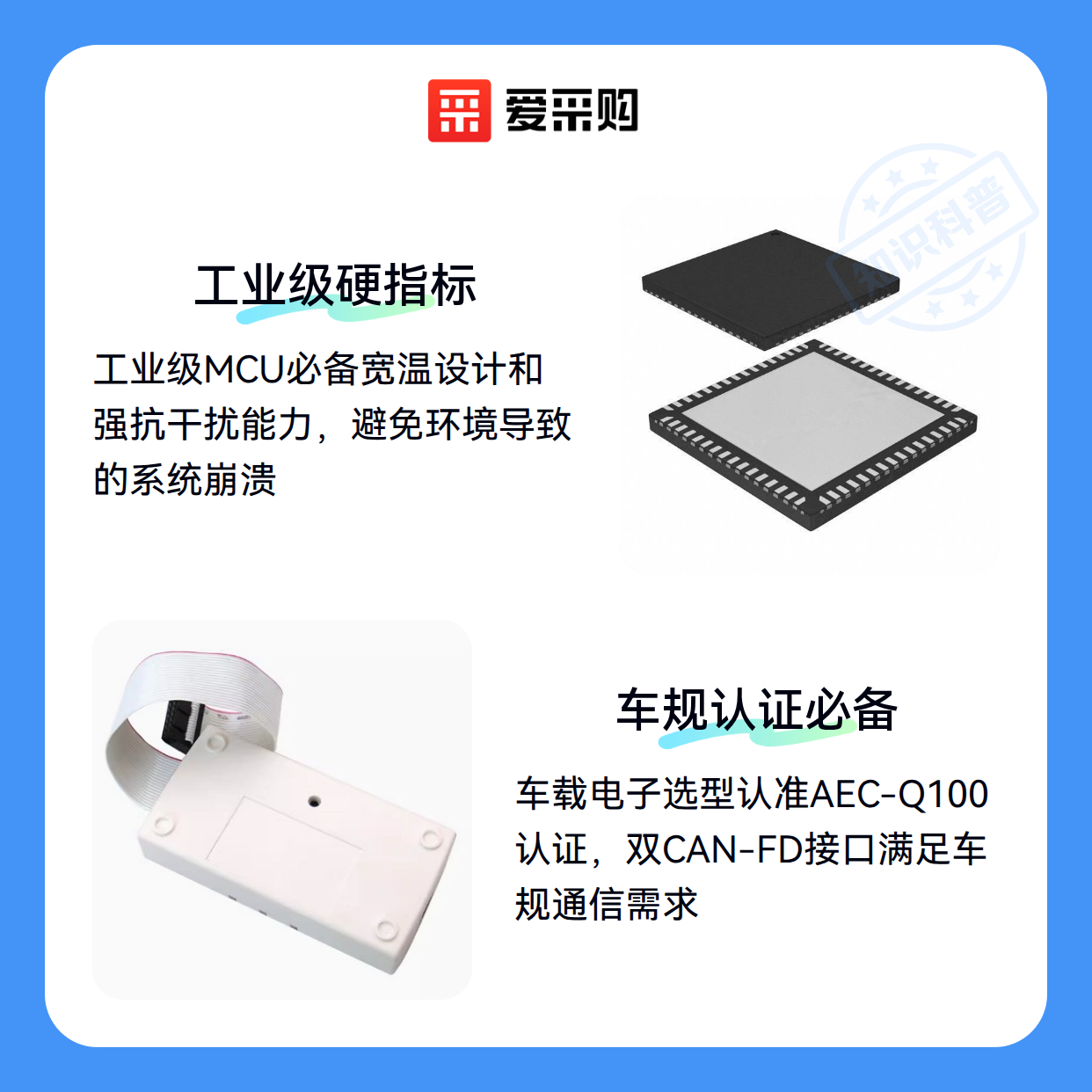

工业环境首选
- 宽温设计(-40℃~105℃)
- 强抗干扰能力(ESD防护≥8KV)
- 带硬件看门狗和ECC校验
车载电子必备
- AEC-Q100认证
- 双CAN-FD接口
- 支持在线固件升级
消费类产品可以适当降配,但要注意GPIO驱动能力是否匹配外设。有些触摸屏需要20mA以上的驱动电流,普通IO口可能无法稳定工作。
结论: 场景决定配置下限,超标配置就是浪费预算 💰
四、容易被忽视的开发支持体系
买完
- 在线调试需要匹配的
调试工具 ,J-Link和ST-Link协议不兼容 - 量产烧录要考虑
烧录器 的吞吐量,并行烧录能省下产线时间 - 原型验证阶段建议用
单片机开发板 做功能预验证
结论: 开发工具链的完整度直接影响项目进度 ⏳
五、量产前必须验证的兼容性问题
即使通过了所有功能测试,这些细节仍可能导致量产失败:
- 外部
晶振 的起振时间是否在MCU复位时序窗口内 - 退耦
电容 的布局是否满足高频需求 - 低温环境下Flash读写是否会出现位翻转
建议做72小时老化测试,同时用示波器抓取电源纹波。曾经有案例因为省去0.1μF的去耦电容,导致设备在电磁干扰环境下频繁死机。
结论: 硬件兼容性测试要预留至少20%的时间余量 🔧
选MCU本质是平衡性能、成本和风险的过程。工业级和汽车级产品虽然单价高,但能降低后期维护成本;消费级方案要重点评估供应商的持续供货能力。记住:参数达标只是及格线,真正的价值在于长期稳定运行。
