压辊式管道焊接变位机选型时最容易被忽视的3个维度

管道焊接变位机的选型直接影响焊缝质量和生产效率，但多数采购者往往只关注价格和承重，忽略了设备与工艺的匹配度。

一、为什么管道焊接需要专用变位设备

管道焊接的环缝对接要求焊枪始终垂直于焊缝，普通翻转台无法保证焊接角度的一致性。专用变位机通过两种核心功能解决这个问题：

• 同步旋转：通过压辊式焊接变位机的主动辊与从动辊夹持管道，实现无滑动匀速转动
• 角度调节：倾斜机构让焊道始终处于平焊位置，避免仰焊造成的熔池下垂

这类设备通常搭配可调式焊接滚轮架使用，但后者更适合直线管段的支撑，变位机则专为法兰、弯头等复杂管件设计。

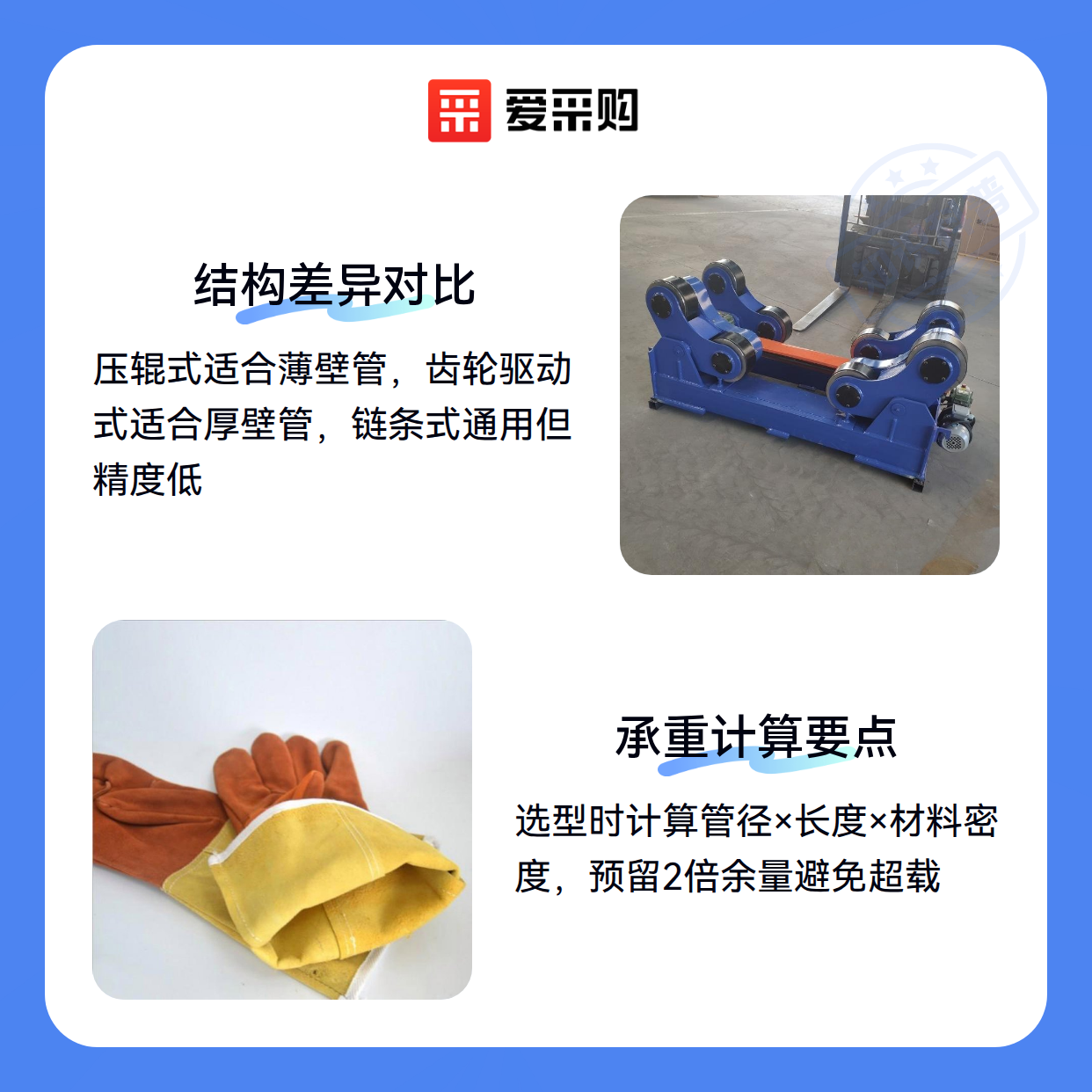

二、压辊式与滚轮架的结构差异如何影响焊接效果

传动方式决定了设备对管径的适应性和焊接稳定性：

• 压辊式：通过橡胶包覆辊轮夹持管道，适合直径200mm以下的薄壁管，但长期使用可能因橡胶磨损导致转速波动
• 齿轮驱动式：直接咬合管道端部法兰，适合重型管道焊接变位机场景，但对管端加工精度要求高
• 链条式：通用性强但传动精度低，仅适用于对焊缝外观要求不高的碳钢管道

关键结论：壁厚小于8mm的管道优先选压辊式，厚壁管或高合金材料需用齿轮驱动结构。

三、根据管径和焊道要求匹配变位机承重能力

选型时要同时考虑静态负载和动态扭矩，这里有两个典型误区和对应方案：

误区1：只看标称承重

• 实际需要计算"管径×长度×材料密度"，例如304不锈钢管（密度8g/cm³）的φ159×6m单根重量约70kg，但变位机需预留2倍余量

误区2：忽视焊接速度匹配

• 氩弧焊要求0.3-1.2m/min的线速度，而埋弧焊可达2m/min，需确认设备转速范围是否覆盖工艺需求

根据作业场景分流方案：

• 手动型：适合维修车间等间歇作业，如这款经济型方案

• 自动型：配合管道焊接机器人实现连续生产，推荐这类集成控制系统

四、焊接电源和保护气体如何与变位机协同工作

采购主设备后，这些配套环节直接影响最终效果：

1. 动力匹配
变位机与焊接电源的联动有两种模式：

• 速度跟随：焊枪电流随转速自动调节，适合薄板高速焊
• 主从控制：变位机根据焊接参数调整转速，适合厚壁管多层焊

2. 气体保护
使用焊接保护气体时要注意：

• 氩气流量需随管径增大而提高，φ89以上管道建议15-20L/min
• 变位机旋转接头处的密封性直接影响气体保护效果

五、压辊保养周期比说明书建议的更短？

实际使用中这些细节常被忽视：

• 橡胶辊更换：酸性环境作业时，压辊寿命可能缩短至标准工况的1/3
• 润滑点选择：谐波减速机型每500小时需更换专用润滑脂，普通齿轮箱可用锂基脂
• 防护装备：旋转部件周边作业必须配备氩弧焊面罩和长袖焊接手套

管径、材质、产能需求三者共同决定变位机选型。对于φ200mm以下的不锈钢管道，压辊式焊接变位机性价比最高；超过φ500mm的厚壁管则需考虑管道自动焊机与变位机联合作业。每次工艺变更后，建议重新校验旋转中心与焊枪的对中性。
