轴向磁通电机 vs 径向磁通电机：何时该用前者？

轴向磁通电机在需要紧凑体积和高扭矩的场景下表现突出，比如无人机和AGV，但传统径向磁通电机在连续高功率运行时更稳定。搞清楚两者的适用边界，能帮你避免选型时的常见误区。

一、为什么轴向磁通电机的结构更适合特定场景？

轴向磁通电机的转子和定子平行排列，磁场沿轴向分布，这种设计让它的厚度更薄，但直径可以做得更大。

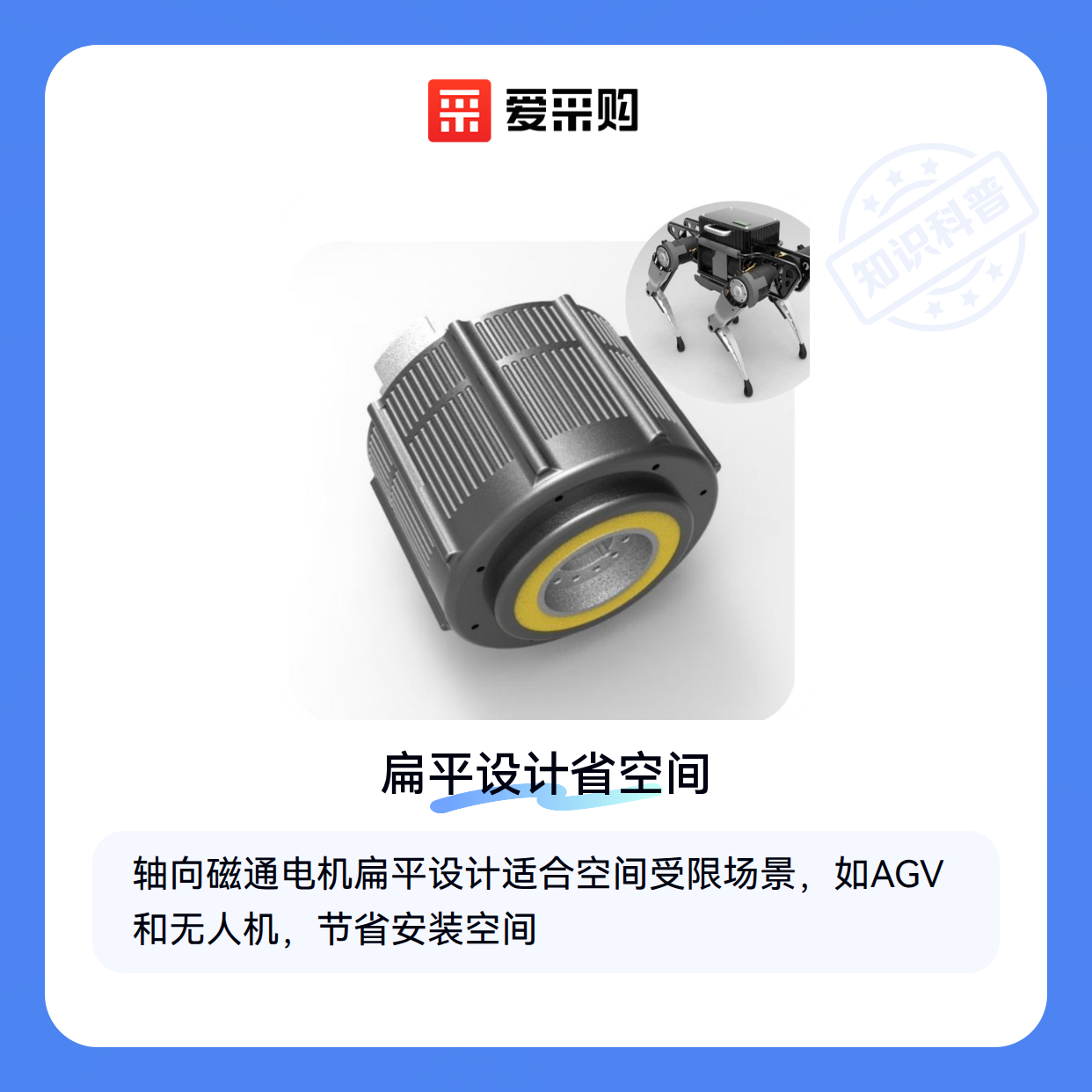

• 扁平结构：适合空间受限但需要大扭矩的场景，比如直接驱动轮毂或螺旋桨
• 散热路径短：热量更容易从两侧散出，但持续高负载时可能不如径向电机稳定
• 高功率密度：相同体积下能输出更高扭矩，但对材料和工艺要求更高

实际装配时会发现，轴向磁通电机的绕组通常采用盘式布局，这让它在高速旋转时更容易保持动平衡。不过这种结构也意味着，如果遇到强轴向冲击，磁路对称性更容易被破坏。

这些特点决定了它的优势场景：需要快速启停、间歇性工作或安装空间扁平的设备。而需要长时间连续运转的工业设备，可能更适合传统径向结构。

二、轴向磁通电机在哪些场景下能发挥最大优势？

轴向磁通电机因其独特的结构设计，在特定场景下能显著优于传统径向磁通电机。以下是其最具优势的典型应用场景：

• 空间受限的紧凑型设备：轴向磁通电机的扁平化设计使其在高度受限的安装环境中（如AGV底盘、无人机动力系统）能节省更多空间。
• 需要快速动态响应的场合：无铁芯设计的轴向电机转子惯量更低，特别适合需要频繁启停或快速加减速的精密运动控制场景。
• 高扭矩密度需求：盘式结构使得在相同体积下，轴向磁通电机能提供更高的瞬时扭矩，这对直驱式应用（如半导体晶圆搬运）尤为重要。

但轴向磁通电机并非万能解决方案，以下场景反而更适合传统径向磁通电机：

• 需要长期连续运行的工业设备：径向结构的散热性能更优，更适合注塑机、压缩机等需要持续高负载的场合。
• 成本敏感型批量采购：轴向磁通电机的特殊工艺导致其单台成本通常高于同功率径向电机。
• 超高转速应用：径向电机的转子动力学特性在每分钟数万转的超高速领域仍具优势。

当考虑采用无铁芯设计的轴向磁通电机时，需要特别注意其特有的工作特性： 实际使用中，无铁芯结构虽然降低了齿槽效应，但也意味着需要更精细的控制算法来补偿定位力缺失。这类电机在需要亚微米级定位精度的光学设备中表现突出，但对普通工业场景可能造成不必要的成本负担。

判断是否选择轴向磁通电机的关键，在于明确设备对空间效率、动态响应和扭矩密度的实际需求程度。对于既需要紧凑安装又要求高动态性能的场合，轴向磁通电机往往是最优解。

三、轴向磁通电机的采购决策关键点

选择轴向磁通电机还是径向磁通电机，关键在于明确应用场景的核心需求。轴向磁通电机在空间紧凑、高扭矩密度和轻量化要求高的场景中表现突出，例如电动汽车、航空航天和机器人关节。而径向磁通电机更适合需要高转速、大功率和长期稳定运行的传统工业场景。

采购时需重点评估以下维度：

• 安装空间限制：轴向磁通电机通常更薄，适合空间受限的设计。
• 扭矩需求：轴向设计在同等体积下能提供更高扭矩。
• 散热条件：轴向结构的散热路径不同，需匹配对应的冷却系统（如轴流电机冷却风扇）。
• 动态响应：机器人等需要快速启停的应用更适合轴向电机。

实际使用中容易被忽略的是配套系统的兼容性。轴向磁通电机的安装接口、联轴器选型和控制系统（如TRINAMIC电机驱动器）可能与径向电机不同，采购时需预留适配成本。长期运行后，碳刷磨损（如GE752电机碳刷）和轴承维护（如NSK电机轴承）也是差异化点。

最终决策应回到初始问题：您的应用是否真正需要轴向磁通电机的独特优势？如果空间和重量不是首要约束，传统径向方案可能更经济可靠。
