从设计到生产，PCB选型的全流程考量

选PCB就像选房子的地基——看起来都是"板子"，实际用起来才知道设计差异带来的影响有多大。从高频通信到工控设备，不同场景对PCB快速打样的要求天差地别。

一、为什么PCB选型需要从设计阶段就开始规划？

很多工程师习惯把PCB当作"最后一步"，其实它的参数会反向制约电路设计。比如使用高频PCB板的通信设备，如果前期没考虑介电常数和信号损耗，后期调试时可能发现信号完整性不达标。再比如需要PCB连接器的模块化设计，若板厚和孔径不匹配，组装时才发现插接困难。

• 电气性能先行：高频场景要考虑阻抗匹配，大电流设备要关注铜厚
• 机械结构反推：安装空间限制板型尺寸，散热需求决定基材选择
• 工艺成本权衡：盲埋孔工艺能缩小体积但增加30%以上成本

🔍 好的PCB选型是电路设计与生产工艺的交叉验证过程。

二、不同应用场景下PCB的核心性能指标差异

医疗设备用的HDI PCB追求最小线宽0.1mm以下的精密走线，而汽车电子更看重柔性PCB在振动环境下的可靠性。近期帮某无人机厂商排查飞控故障，最终发现是用了普通FR4板材导致高频信号串扰。

• 通信设备：优先考虑介电常数稳定性，罗杰斯板材比FR4更适合毫米波

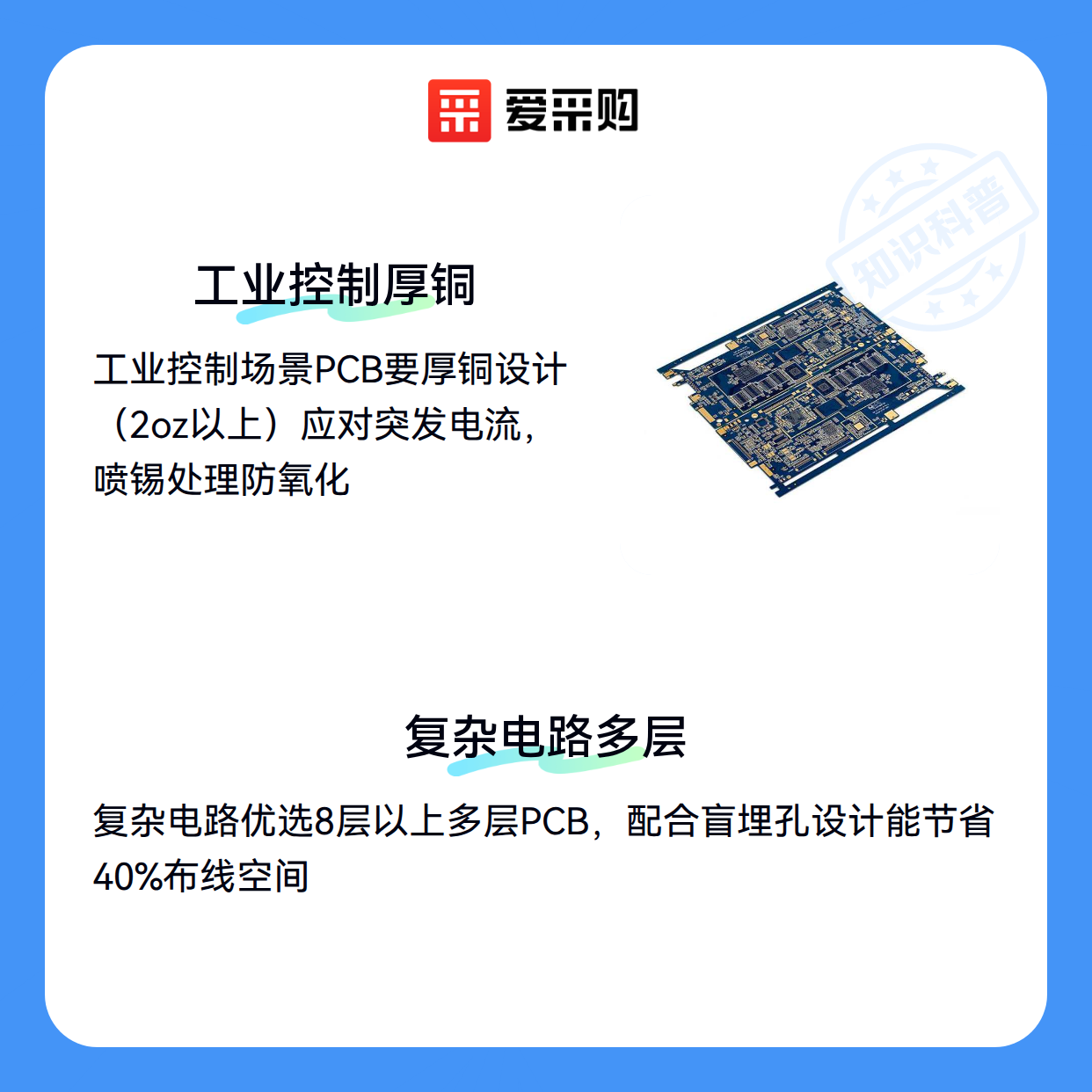

• 工业控制：厚铜设计（2oz以上）应对突发电流，喷锡处理防氧化
• 消费电子：选择薄型化方案，0.4mm板厚配合半固化片压合

⚠️ 误区提醒：不要用消费级PCB的参数去套工业场景，温度循环测试差50℃寿命可能差5倍。

三、如何根据产品需求选择最合适的PCB类型？

遇到需要多芯片协同的场景，多层PCB的盲埋孔设计能节省40%布线空间。而LED照明这类高热密度应用，铝基板PCB的导热系数是FR4的10倍以上。

• 复杂电路优选：

  • 8层以上配合PCB设计软件做等长布线
  • 树脂塞孔工艺避免虚焊

• 散热关键场景：

  • 1.5mm铝基板配合热电分离设计
  • 铜基板适合瞬时大电流

• 特殊环境适配：

  • 聚酰亚胺基材的柔性板耐弯折
  • 陶瓷基板解决高频微波散热

📌 记住：层数不是越多越好，4层板经过优化往往能达到6层板80%的性能。

四、完成PCB选型后，还需要哪些配套投入？

很多客户收到电路板才发现没准备SMT贴片机，其实小批量生产用国产桌面贴片机就能满足需求。更隐蔽的是检测环节——没有PCB测试仪根本发现不了虚焊或微短路。

• 加工设备：

  • 0402以下元件需要视觉对位贴片机
  • 激光PCB钻孔机比机械钻精度高3倍

• 工艺材料：

  • PCB阻焊油墨影响焊接良率
  • 选择低残留的PCB蚀刻机药水

• 检测手段：

  • 网络分析仪测S参数
  • 飞针测试仪查开路短路

💡 配套投入约占主设备30%预算，但能降低50%后期返修率。

五、PCB安装和维护中最容易被忽视的关键点

我们见过太多因为没考虑PCB封装材料热膨胀系数导致的焊点开裂。最近有个案例：客户用普通玻纤板做车载设备，结果冬天冷启动时电子元器件引脚断裂。

• 安装阶段：

  • 留足板边距避免机箱短路
  • 金属化孔壁厚≥25μm防撕裂

• 维护阶段：

  • 季度检查阻焊层老化
  • 清洗禁用含氯溶剂

• 失效预警：

  • 板边发黄预示热老化
  • 孔环裂纹要立即停用

🔧 经验之谈：用好一点的PCB封装材料，三年后的故障率能差一个数量级。

从设计参数到生产配套，PCB选型本质是系统工程。建议先明确信号频率、电流负载和环境条件三个核心维度，再结合多层PCB或铝基板PCB的特性做决策。记住：最适合的才是最好的，没必要为用不到的性能买单。
